基于PLC和ZigBee的路灯无线控制系统设计方案

　　随着我国经济建设的发展，能源的开发和利用也显得日益紧张起来。3月份以来，我国多地出现淡季“电荒”现象，而电能利用效率低下是 导致“电荒”的重要原因之一，在这种情况下，提高电能效率迫在屠睫。而随着城市路网建设的不断发展，路灯数量增多，使得人们对电能节约以及路灯的管理要求也越来越高。采用先进威廉希尔官方网站 节约能源以及提高路灯自动化控制与管理水平，已成为城市照明系统建设的当务之急。

　　1 路灯照明管理现状

　　1）照明设施开关灯统一性差，智能化水平低，不具备远程修改开关灯时间，不能根据实际情况修改开关灯时间，能源浪费大，增加了财政负担；

　　2）路灯设备分散，管理人员少，管理困难，不能实时、准确、全面地监控设备运行状况，缺乏灵活的控制手段；3）人工巡检工作量大，效率低，成本高，浪费人力、物力、财力，缺乏有效的故障预警机制。

　　2 ZigBee简介

　　ZigBee是一种新兴的短距离、低复杂度、低耗功、低传输速率、低成本的双向无线组网通讯威廉希尔官方网站 。它是一种介于RFID（Radio Frequency Identification，无线射频识别）和蓝牙之间的威廉希尔官方网站 。

　　3 GPRS简介

　　GPRS通用分组无线业务是一种新的承载业务，提供了一种高效、低成本的无线分组数据业务，特别适用于间断的、突发性的和频繁的数据传输。GRPS永远在线，接入速度快，用户可随时与无线网络保持连接，可使远程数据采集的效率大幅提高。

　　4 PLC简介

　　PLC即可编程控制器，是一种带有指令存储器，数字或interwetten与威廉的赔率体系 输入/输出接口，能够完成逻辑，顺序、定时、等功能，用于控制机器或生产过程的自动控制装置。PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。

　　5 系统工作原理

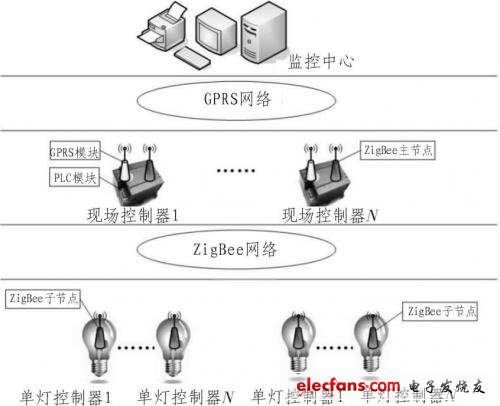

　　运用组态软件作为上位机的控制平台，通过GPRS与现场控制器PLC通讯。监控中心软件通过GPRS网络向各个现场控制器发送动作指令，使现场控制器完 成各种配置和数据采集工作，并对现场控制器发送上来的数据进行分析和处理。现场控制器通过ZigBee无线通讯设备接收单灯控制器所发送来的信号，进行分析处理并通过GPRS通讯系统向监控中心发送信息，以此来实现对路灯的远程无线控制，如图1所示。

　　6 系统组成

　　系统由3部分组成：现场控制器、单灯控制器、监控中心。

　　6.1 现场控制器

　　由PLC独立控制模块、GPRS通信模块、ZigBee无线通信模块等组成，完成数据采集、控制输出、数据通信、故障报警等功能。现场控制器通过GPRS与照明管理监控中心服务器相连，通过ZigBee无线通信模块与单灯控制器相连，以此实现实时通信，如图2所示。

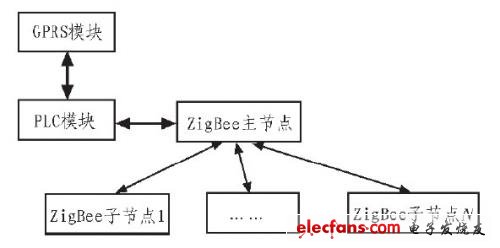

　　图2 现场控制器的组成

　　6.2 单灯控制器

　　每盏路灯都装有单灯控制器，由ZigBee无线通信模块、完成电量采集和模块遥信功能的单片机模块组成。ZigBee无线模块具有网状拓扑结构，这样 ZigBee子网就有内置冗余保证，如果网络中有节点脱离网络，无法工作：【更多详情】
