大联大旗下诠鼎推出基于东芝(Toshiba)和奥地利微电子(AMS)产品的适用工业电子之完整解决方案。包括马达驱动器、磁感应位置感测器、CCS811/CCS801气体感测器、AS6200数位温度感测器、ENS210温度传感器、图像传感器、Robot方块图及应用产品。
Toshiba为工业电子提供了整体解决方案,采用混合DMOS(BiCD)工艺威廉希尔官方网站 制造,电压和电流能力高于现有的Bi-CMOS电机驱动器及集高分辨率PPG和高精度类比控制界面于一体的微控制器等元件。
目前,Toshiba凭借一己之力,在电机控制微处理器、电机驱动器方面为客户提供最佳解决方案,在业界处于领先地位。
奥地利微电子是全球领先的高性能interwetten与威廉的赔率体系 IC设计者及制造商,为诸如感测器和感测器界面、电源管理和无线应用等具有挑战性的应用领域提供创新的模拟解决方案。奥地利微电子的产品主要针对高精度、宽动态范围、高灵敏度、抗噪音或超低功耗有需求的应用。
Toshiba马达驱动器特点
1. 采用混合DMOS(BiCD)工艺,功能性强,功耗低;
2. 封装种类繁多;
4. 上电复位(POR):防止在器件开关时发生运行故障;
5. 过热关机(TSD):通过热探测电路检测器件是否存在异常的过热事件;
6.过电流关机(ISD):当任何器件终端与电源或接地之间发生短路时,过电流探测电路会停止器件运行。

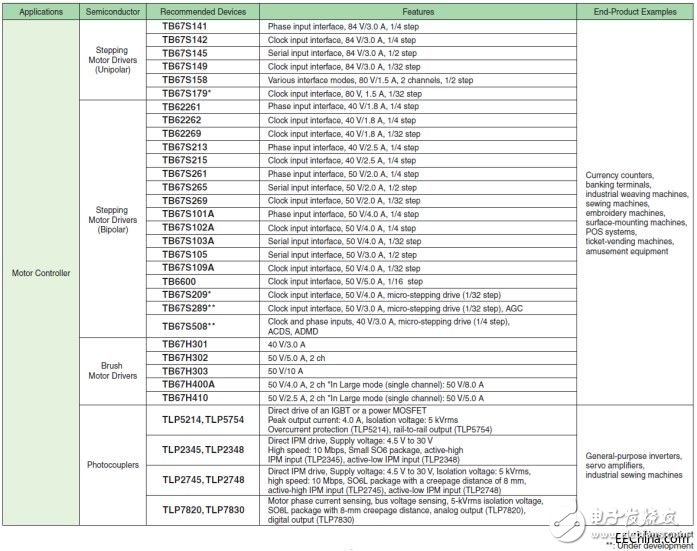

图示1-大联大诠鼎代理的Toshiba马达驱动器的产品序列图
AMS磁感应位置感测器 磁性旋转位置感测器AS5600
为吸引制造商与电位计使用者,此新产品以更可靠的非接触式特性取代传统电位计。AS5600以比率输出、反射电位计输出(为一种可变电阻)为特色。这表示若电位计使用者欲以AS5600取代电位计时,无须改变他们微控制器上运作的应用程序代码。AS5600不仅能在0-360°旋转提供高达12位元的分辨率,还能在旋钮与转盘等使用电位计的应用装置中测量角位移。
磁性旋转位置感测器AS5600进一步拓展奥地利微电子广泛的磁性位置感测器产品阵容。奥地利微电子的磁性位置感测器系列包含所有专利差分检测威廉希尔官方网站 ,对杂散的磁场有高度抗扰性。磁性位置感测器的旋转运动是透过测量所配对磁铁的磁场变化运作,因此要比电位计的接触式方法更加可靠,且不会受到灰尘、污垢、湿度、水与振动等因素的影响。
AS5600不仅有比电位计更可靠、更好的性能,还导入新的省电模式,使它的低功耗可与电位计媲美。它运作四种省电模式,并可在静止1分钟后自动切换至低功耗模式。在此模式下,AS5600会在1秒内扫描转动10次。在检测转动时,AS5600会立即切换至使用者所选的功率模式,同时以较高频率运作。在低功耗模式下,AS5600最多仅消耗1.5mA。
AS5600撷取的测量值准确度很高,是因为芯片上具有霍尔元件。霍尔元件为奥地利微电子建立在所有磁性位置感测器上的高效能功能区块。非线性在完整360°旋转,同时在整个装置的温度范围内数位输出仅±0.28%。最大噪音为0.015°rms。
磁性旋转位置感测器AS5047P
新的AS5047P具备更高的转速和更精确的增量输出,可用于马达与运动控制。与奥地利微电子47系列的其他产品相同,新的AS5047P具有DAEC™(动态角度误差补偿)威廉希尔官方网站 ,即使在极高转速下也能精确测量角度。47系列磁性感测器的高转速性能和ABI增量输出使其能够完美取代光学编码器。由47系列为基础开发的设计,系统总成本通常远低于同等效果的光学编码器或解码器。
奥地利微电子还增加了该元件增量ABI输出的单次运转步数。47系列产品的ABI输出值相当于标准光学编码器的输出值,因此马达控制系统设计者不需改变控制软件或界面,就能使用奥地利微电子磁性位置感测器取代一个光学编码器。AS5047P ABI输出十进制模式下,每转的最高分辨率可高达4000步/1000脉冲,二进制模式下ABI输出最高分辨率则可达每转4096步/1024脉冲。这表示磁性位置感测器将可在更多应用中取代光学编码器。
正如奥地利微电子的其他磁性位置感测器一样,AS5047P对杂散磁场有极高的免疫力,也不会受到污垢、灰尘、油脂、湿气及其他污染物的影响,而这些因素通常都会减弱光学编码器的性能。
AS5047P具有的DAEC威廉希尔官方网站 能够补偿由于感测器处理磁场强度原始测量资料发生传播延迟,而导致的动态角度误差。DAEC威廉希尔官方网站 使得系统设计者无需在外部DSP或微控制器上使用单独的误差补偿电路。该威廉希尔官方网站 同时使AS5047P达到极高的精确度,在28,000rpm的持续转速下,其最大误差仅为0.34°(不含非线性积分)。
CCS811/CCS801气体感测器
CCS801及CCS811的特点包括:集成MCU管理传感器驱动模式和同时测量挥发性有机化合物板载处理室内空气质量的指示,无需占用外部MCU资源提供标准数字接口简单的开发,加速产品上市时间优化的低功耗模式,延长电池寿命并且特别适合便携式的应用空气质量报警而无需在软件连续监测,降低主芯片的功耗及运算在上电时无论空气质量状况,提供可编程基准点。
2.7×4.0毫米LGA封装小外形设计元件数量少节省高达60%的PCB提供设计平台威廉希尔官方网站 支援,适合量产并具高(》5年寿命)CCS811功能包括:金属氧化物(MOX)气体传感器,微控制器,一个模拟-数字转换器(ADC)和一个I2C数字接口,于单一2.7×4.0毫米封装内,LGA封装适于低成本PCB威廉希尔官方网站 。CCS811可用于检测乙醇(酒精和有害气体如一氧化碳(CO)和广泛的挥发性有机化合物(VOC)。
CCS811支持已为每分钟有源传感器测量期间的低功率消耗平均《1.2MW和《6uW在闲置模式下优化多个测量模式。支持利用智能检测算法来表示等效CO2(ECO2)和在真实世界环境中的TVOC测量,其中,挥发性有机化合物的主要是从气体检测过程中管理该传感器驱动模式,集成的MCU主要用于来自ADC的原始传感器数据。这大大降低了主机系统上所需的整体系统功耗和处理。CCS811支持与应用处理器兼容的标准I2C数字接口,并提供了一个高度集成的解决方案。相较于使用单独的气体传感器和微控制器芯片,它通常需要两个或更多附加元件,CCS811可以节省(BOM)的成本,节省高达60%的PCB对于CCS811目标应用是穿戴装置、智能家居、智能手机和附件设备室内空气质量监测。
AS6200数位温度感测器
采用1.6mmx 1mm封装的AS6200,在每秒4次采样之测量速率下的标准电流为6μA,其数字化测量输出可精确到±0.4°C。
该设备由硅能感测器、类比数字转换器、数字信号处理器和一个串行I2C界面组成。芯片上的DSP可以进行所有线性化校准,并产生一个12位(0.0625°C分辨率)的二进制输出。
尽管AS6200具有高度整合,但仅消耗非常少的电流。1.8V-3.6V的操作范围内,单个样本的测量率中,AS6200只消耗了1.5μA。其转换率可设置在0.25-8Hz之间。在更低的转换频率下,感测器的功耗也更低。在待机模式下,除了序列界面,所有芯片功能都将被关闭,因此仅消耗0.1μA(标准情况下)。
由于AS6200具备更小体积和更低功耗的特点,它可以为电池供电、移动及可穿戴产品制造商提供全新机会,使其能够在新的产品设计中增添数字温度感测功能,而无需考虑功耗和空间限制的影响因素。使用AS6200可帮助节省空间和功耗,因此诸如工业程序控制、冷链监测等工业及物联网应用的设计也将得以改进。
该感测器的I2C界面允许同一总线连接两个设备。该感测器还有一个PIN码,可专用于警报功能,当测量的温度超过使用者设置的最高或最低温度阈值时,将触发主微控制器中的中断信号。
图示2-大联大诠鼎推出的基于奥地利微电子AS6200的数字温度感测解决方案系统架构图
ENS210温度传感器
奥地利微电子的高精确度相对湿度和温度传感器IC,适用于受限于空间及功率的设计ENS210帮助提升便携和互联智能家居设备的性能并实现高价值的新功能。
ENS210可在0°C到70°C的范围内提供精确度最高达±0.2°C的开尔文数位温度输出。它还能测量相对湿度,并以数位形式输出,精确度最高为±3.5%。产品在送达客户手中时已经经过校准,因此传感器无需再在生产线上进行调整。产品通过一个I2C界面提供数位输出,无需应用程序处理器(AP)或微控制器(MCU)进行信号处理。
ENS210的尺寸只有2mm x 2mm x 0.75mm,表面贴片式设计,能够用于智能手机和包括健康监测手环等等的穿戴式设备。
ENS210在待机模式下只消耗40nA的电流,在主动测量模式下电流消耗为7.1μA(1Hz下取样),因此只消耗手持和便携式产品电池的极少能量。产品可在宽输入电压范围1.71V‐3.6V下工作,意味着配备1.8V/3.3V双电压供电的系统无需增加额外的电源元器件。
该产品还可以与奥地利微电子的CCS811或CCS801气体传感器IC搭配使用,后两者可以检测空气中的挥发性有机化合物(VOC),从而为室内空气质量监测提供一个完整的系统解决方案。奥地利微电子可提供应用程序软件和开发板,设备制造厂商能够将奥地利微电子的环境传感器解决方案快速集成进入最终产品设计之中。
AMS旗下COMSIS图像传感器
已被奥地利微电子收购的CMOSIS为比利时专业的图像传感器供应商,提供高效能或定制化的图像传感芯片,其产品可分为线型图像传感器、面型图像传感器、微缩模组图像传感器以及客制化图像传感器四大方面,可应用于工业视觉、科学研究、医疗仪器、相机摄影或是航天军事等等产业。
图示3-大联大诠鼎推出的AMS之CMOSIS的图像传感器照片
在线型图像传感器部分,CMOSIS有Dragster Line Scan、4LS Line Scan及Orion Line Scan三大系列产品,可应用于工业视觉及医疗仪器相关产业。
在面型图像传感器部分,CMOSIS有CMV、CHR及CSI三大系列产品,可应用于工业视觉、科学研究、航天军事及医疗仪器相关产业。
在微缩模组图像传感器部分,CMOSIS有Naneye系列产品,可应用于医疗仪器和监控检测相关产业。
在定制化图像传感器部分,CMOSIS提供十分弹性的定制化选择,从分辨率、传输界面、像素大小到芯片的包装方式,都可以依照客户的要求去做客制化图像传感器,可应用于各式各样的相关产业。
