基于红热像仪实现水泥回转窑检测方案

红外热像仪 水泥回转窑

回转窑是水泥熟料煅烧的关键工艺设备，而窑衬又是回转窑生产中优质、高产、低消耗和长期安全运转的关键因素，温度过高，热振荡过大会严重损坏窑衬和窑胴体， 严重时会造成窑壁烧穿，导致停产事故；红外热像仪可以及时发现窑衬损坏状况，避免损失。

什么是水泥回转窑？

水泥回转窑是水泥熟料干法和湿法生产线的主要设备。回转窑由筒体，支承装置，带挡轮支承装置，传动装置，活动窑头，窑尾密封装置，喷煤管装置等部件组成。？回转窑的窑体与水平呈一定的倾斜，整个窑体由托轮装置支承。

红外热像仪为什么可以检测水泥回转窑？

与其他固定式工业炉窑（如倒焰窑、隧道窑、石灰炉等）相比，转窑窑衬的使用寿命较短。究其原因有2点：

1转动的窑体对内衬的机械作用给内衬造成一定损坏；

2在转窑运转过程中，砖之间粘结不牢，造成内衬砖间相互作用而导致回转窑内衬使用寿命较短。红外热像仪可以评估转窑衬里损坏状况：利用热像仪检测其外壁温度场，可了解装置运行情况下的衬里损伤程度，从而为制定检修方案提供参考。

红外热像仪检测水泥回转窑窑衬的优势

部分水泥回转窑上安装有在线扫描测温装置，红外热像仪可以很好地替代在线扫描测温装置进行窑炉窑衬的检测。

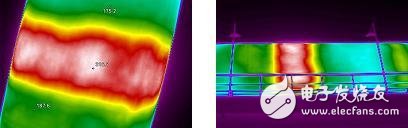

1回转窑窑衬从发现隐患到进行维修需要一定周期，使用红外热像仪进行周期巡检（建议每班检测一次），通过拍摄的热图对比，可以迅速发现窑衬的损坏状况。

2红外热像仪具有操作灵活、方便，避免了安装固定平台、布线等前期施工，设备的维护费用较低。

3可更换的存储卡可方便进行多条回转窑的检测及热图数据存储。

典型客户：

海螺水泥、海豹水泥、亚洲水泥、华新水泥、拉法基水泥等

红外热像仪的优点

1转窑内衬的损坏肉眼无法发现，热像仪可以检测出外壳的温度变化，在此基础上迅速判断出故障。

2Fluke已申请专利的IR－Fusion威廉希尔官方网站 除了拍摄红外图像外，还同时捕获一幅数字照片，将其融合在一起，有助于识别和定位故障，从而能够在第一时间正确的修复故障。

3 Fluke Ti系列热像仪配备了功能强大的软件，用于存储和分析热图像并生成专业报告。通过该软件，可以对存储在从热像仪下载的图像中发射率、反射温度补偿以及调色板等关键参数进行调节，而这些都可以在办公室进行，提高了检查的安全性和方便性。

红外热像仪进行回转窑窑衬检测的使用方法

使用红外热像进行检测时要得到一幅完整清晰的红外热图，我们建议：

1回转窑外壳表面最高温度为350-370℃，请尽量选择适合温度的热像仪，若热像仪最高温度不足，也可以使用滤光透镜进行辐射能量衰减，同样可以进行检测。

2回转窑外壳各部位进行标示，以方便发现问题后对隐患点进行定位。

3热图注意保存，定期进行比对，有利于及时发现问题。
