基于FPGA的三相直流无刷电动机变频控制的电路设计

项目及可行性分析

项目名称：基于FPGA的三相直流无刷电动机变频控制的远洋捕捞装置电路设计

项目主要内容：远洋捕捞装置在实际的运行过程中要具有根据鱿鱼重量的大小而自动调节为加速或减速状态的功能，并且要具有计量钓绳长度的能力以实现当钓绳被全部卷起时钓机自动停止的功能。

本项目采用FPGA控制三相直流电机，利用其中的EAB可以构成存放电机各相电流所需的控制波形数据表和利用FPGA设计的数字比较器可以同步产生多路PWM电流波形，对三相直流电机进行灵活控制，从而满足远洋捕捞装置在实际运行过程中的所需。

创新性：使用XLINX公司的FPGA、功率器件智能模块IPM PS21865 和霍尔传感位置侦测，实现直流无刷电动机驱动和调速，直流无刷电动机BLDC采用电子换向器替代了传统直流电动机的机械换向装置，克服了电刷和换向器所引起的噪声、火花、电磁干扰、寿命短等弊病。直流无刷电动机既具备交流电动机的结构简单、运行可靠、维护方便等。而这些用传统的单片机和DSP的控制都难以达到同样的控制效果。

实用性：使用FPGA实现多路PWM控制，无须外接D/A转换器，使外围控制电路大大简化，控制方式简洁，控制精度高、控制效果好；控制器采用通用的微控制器AT89S51，威廉希尔官方网站 成熟，成本低廉。

可实现性：

FPGA模块设计是通过查询ROM的方式，获取所存储的PWM波形数据，再经由数字比较器产生相应的PWM波形输出。FPGA模块在接收到控制器AT89S51模块发送过来的命令后，通过对地址计数器进行控制而获取不同PWM波形数据，可以输出三相直流电机的旋转方向、转动速度、工作/停止状态的控制信号。

IPM模块对FPGA模块输出的控制信号进行功率放大，从而实现对三相直流电机速度的控制。同时，IPM模块也会返回三相直流电机的过载保护和出错保护信号到控制器AT89S51模块，控制器模块在接收到过载保护和出错保护信号之后会向FPGA模块发出中止命令，FPGA模块根据命令中止三相直流电机的运转，从而起到保护电机的作用。

项目实施方案

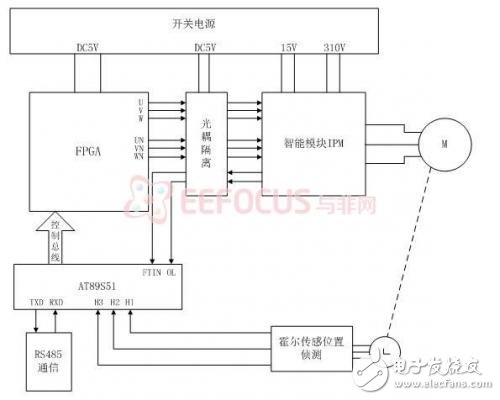

方案基本结构图

图3-1

方案描述

目前大多数远洋渔船配备的远洋捕捞装置电源控制，仍是采用以往的稳恒输出方式，即电源控制电动机的信号稳定，以实现匀速控制钓线装置。在实际应用过程当中暴露出很多问题，传统的控制方式不能自动应对一些特殊情况，比如捕捞鱼类数量突然增多造成钓机过载，或者由于脱落造成捕捞装置空载，以及钓线装置已经回收结束，电动机不能自动停止，这时候无法及时变频控制电动机的电源输出，极容易发生事故。所以电动机变频及控制的问题需要得到及时解决。我们小组成员计划利用FPGA威廉希尔官方网站 ，设计一个三相直流无刷电动机变频控制的远洋捕捞装置电路。以达到灵活智能控制钓线装置，应对特殊情况。
