电源工程师设计全攻略（二）：开关电源设计

　　随着电力电子威廉希尔官方网站 的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现 了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都 已广泛地使用了开关电源，更促进了开关电源威廉希尔官方网站 的迅速发展。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电 源成本在某一输出功率点上，反而高于开关电源。随着电力电子威廉希尔官方网站 的发展和创新，使得开关电源威廉希尔官方网站 在不断地创新，这一成本反转点日益向低输出电力端移动，这 为开关电源提供了广泛的发展空间。

　　本期电子发烧友《电源工程师设计全攻略》为你搜集开关电源相关设计资料，加深你对开关电源的理解，让你的电路设计如虎添翼！

　　一、开关电源的基本工作原理

　　开关电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。

　　调宽式开关稳压电源的基本原理可参见下图。

　　对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算，

　　即Uo=Um×T1/T

　　式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。

　　从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

　　二、开关电源的原理电路

　　1、基本电路

　　图二 开关电源基本电路框图

　　开关电源的基本电路框图如图二所示。

　　交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

　　控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

　　２．单端反激式开关电源

　　单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

　　单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。

　　单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。

　　３．单端正激式开关电源

　　单端正激式开关电源的典型电路如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管VT1导通时，VD2也

　　导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。

　　在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和

　　复位时间应相等，所以电路中脉冲的占空比不能大于５０％。由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。

　　４．自激式开关电源

　　自激式开关电源的典型电路如图五所示。这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。

　　当接入电源后在R1给开关管VT1提供启动电流，使VT1开始导通，其集电极电流Ic在L1中线性增长，在L2 中感应出使VT1 基极为正，发射极为负的正反馈电压，使VT1 很快饱和。与此同时，感应电压给C1充电，随着C1充电电压的增高，VT1基极电位逐渐变低，致使VT1退出饱和区，Ic 开始减小，在L2 中感应出使VT1 基极为负、发射极为正的电压，使VT1 迅速截止，这时二极管VD1导通，高频变压器Ｔ初级绕组中的储能释放给负载。在VT1截止时，L2中没有感应电压，直流供电输人电压又经R1给C1反向充电，逐渐提高VT1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。这里就像单端反激式开关电源那样，由变压器Ｔ的次级绕组向负载输出所需要的电压。

　　自激式开关电源中的开关管起着开关及振荡的双重作从，也省去了控制电路。电路中由于负载位于变压器的次级且工作在反激状态，具有输人和输出相互隔离的优点。这种电路不仅适用于大功率电源，亦适用于小功率电源。

　　５．推挽式开关电源

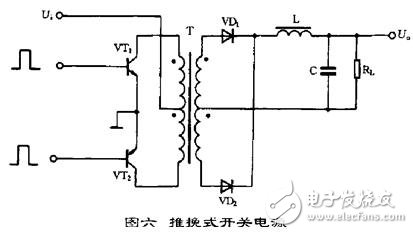

　　推挽式开关电源的典型电路如图六所示。它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器Ｔ次级统组得到方波电压，经整流滤波变为所需要的直流电压。

　　这种电路的优点是两个开关管容易驱动，主要缺点是开关管的耐压要达到两倍电路峰值电压。电路的输出功率较大，一般在100-500 Ｗ范围内。

　　６．降压式开关电源

　　降压式开关电源的典型电路如图七所示。当开关管VT1 导通时，二极管VD1 截止，输人的整流电压经VT1和L向Ｃ充电，这一电流使电感Ｌ中的储能增加。当开关管VT1截止时，电感Ｌ感应出左负右正的电压，经负载RL和续流二极管 VD1释放电感Ｌ中存储的能量，维持输出直流电压不变。电路输出直流电压的高低由加在VT1基极上的脉冲宽度确定。

　　这种电路使用元件少，它同下面介绍的另外两种电路一样，只需要利用电感、电容和二极管即可实现。

　　７．升压式开关电源

　　升压式开关电源的稳压电路如图八所示。当开关管 VT1 导通时，电感Ｌ储存能量。当开关管VT1 截止时，电感Ｌ感应出左负右正的电压，该电压叠加在输人电压上，经二极管VD1向负载供电，使输出电压大于输人电压，形成升压式开关电源。

　　８．反转式开关电源

　　反转式开关电源的典型电路如图九所示。这种电路又称为升降压式开关电源。无论开关管VT1之前的脉动直流电压高于或低于输出端的稳定电压，电路均能正常工作。

　　当开关管 VT1 导通时，电感L 储存能量，二极管VD1 截止，负载RL靠电容C上次的充电电荷供电。当开关管VT1截止时，电感Ｌ中的电流继续流通，并感应出上负下正的电压，经二极管VD1向负载供电，同时给电容Ｃ充电。
