汽车传动轴防尘罩PLC控制系统的设计与实现

汽车传动轴防尘罩PLC控制系统的设计与实现

可编程控制器（PLC）由于其运算速度高、指令丰富、功能强大、可靠性高、抗干扰性强而广泛应用于各种工业控制部分，在智能现场控制系统中，选用PLC作为控制器是十分有效的。本文以汽车传动轴防尘罩的检测为背景，着重讨论一种基于PLC控制的interwetten与威廉的赔率体系 汽车传动轴防尘罩实际运行环境的高低温试验箱控制系统的研制。

汽车传动轴防尘罩的作用是防止灰尘、杂质等进入前轮传动轴的连接处，同时也防止高温润滑油从中溢出。根据有关规定，本系统要求防尘罩在2500转/分下保持其优秀的断裂延展特性，在－60～150℃下，能通过1～6千万次循环试验。在此情况下，我们受委托对汽车传动轴防尘罩高低温试验箱进行改造，以工控机为人机接口，采用PLC程序控制系统。

1、系统功能分析

传动轴防尘罩温度试验的基本要求是：在规定的温度下，以一定的转速运行一定的时间。交替设定温度、转速及时间（最多为4组）循环一定次数构成一个测试阶段。测试过程最多可设4个阶段，每个测试阶段的循环次数由测试员现场设定。实验中主要控制量有试验箱内温度（-60～150℃）、传动轴转速（0～1500rpm）、固定角及滑动角角度、测试时间（1～60000分）及阶段循环次数。测试过程要求调整固定角及滑动角的角度、启动温度控制系统使温度逐步达到设定值、使传动轴在设定的转速下运行规定的时间。现场设定不同的条件交替测试，循环一定周期。

根据测试要求，系统应具有手动，自动操作功能。手动操作时，操作人员可以直接控制电机、压缩机、加热器等设备的启停，进行设备维修，调试和试验等；自动操作时，测试装置自动完成整个测试过程。另外，控制系统还应具有完善的保护功能以保护人员及设备安全。任何时候都可以强行停止测试。若测试过程因故障原因终止，需要记录故障原因及测试进展状况。

2、控制系统的设计与实现

2.1 控制系统硬件结构设计

本系统人机界面部分采用***研华公司生产的奔腾机，软件部分采用Delphi编程，在系统中协调控制，打印输出，过程值显示，控制核心部件为OMROM的可编程控制器，它负责各控制系统所需要的各种逻辑控制和运算。被控对象有变频调速系统和温度系统。变频调速由日本安川公司生产的变频器驱动传动轴电机，使传动轴保持一定的转速。温度控制系统是一个典型的闭环控制系统，温度测量元件为铂电阻，由PLC控制电加热器及压缩机，实现加热或制冷。加热系统由三个电加热管组成，制冷系统由两级压缩机组成，其通断由PLC控制。

为实现检测控制要求，本系统采用日本立石(OMRON)公司CPM2A-40CDR-A的PLC作为主控单元。其输入点数为24点，输出点数为16点。该PLC具有体积小，重量轻，运行可靠，保护方便等特点。系统除了基本的开关量的输入/输出外，还配有模拟量的输入/输出扩展单元。模拟量输入单元用于接收Pt100热电阻温度信号，模拟量输出单元控制变频器输出频率，实时检测全部模拟信号，进行工程量转换，并与设定的上下值比较，开关量单元用于控制电机的启停，故障的报警等。 PLC的I/O分配和功能如图1所示。

图1 I/0分配与功能图

2.2 变频器控制系统

本系统的传动轴转速由变频器控制。控制部分主要由PLC、变频器、光电接近开关组成。传动轴旋转部分采用日本SANKEN公司IF－7.5K变频器驱动变频电机。采用转速闭环矢量控制，调速范围0～2500r/min,调速精度<0.02%。PLC通过模拟量输出单元将0～6000的数字量信号转换成4～20mA电流信号给变频器作为频率输出设定。传动轴实际转速反馈信号由PG光电接近开关检测输出，其输出脉冲经PLC计算作为电机的速度负反馈信号。

根据生产工艺对系统运行时稳态精度及跟随能力的要求，变频器内部的PID调节器设定为比例积分调节方式，由PLC的速度给定值与由脉冲编码器检测的现场速度反馈值比较后，得到速度偏差，经比例积分控制器处理后，输出的二次电流信号作为频率输出，送矢量控制系统，控制电机运行。恒功率的分界点以及它们的频率范围内的P.I值，由现场负荷调试确定，已达到最佳运行效果。

因为转角电机的频繁快速启停，制动时经常会产生很高的泵升电压，因所选变频器为交-直－交电压源时，泵开电压不能回馈电网，故采用制动单元并配以电阻加以吸收。当变频器直流电路升高到一定值（660VDC）时，制动单元中的IGBT管被触发导通，接通制动电阻回路，将转角电机的回馈电能消耗在制动电阻上，以满足快速停止的要求。

2.3 温度控制系统

试验箱内的温度调节范围为－60℃～150℃，具体值由操作员现场设定。系统加热时采用三个晶闸管控制的电加热管，合上主回路的操作开关，整个加热装置开始运行，未达到设定温度时，固态继电器SSR1吸合，1号加管加热，系统逐级开启2号，3号加热管。达到设定温度时，进入保温阶段，采用控制3号，2号加热器的输出通断来调功调温。使用控制箱风机来保证温度均匀变化。如果箱内温度达到高温界限，系统将会报警。

单级蒸汽压缩制冷所能达到的蒸发主要取决于冷凝温度及压力比，对于氟利昂制冷剂，一般压力不超过10，这样采用单级蒸汽压缩制冷循环，一般只能制取-20～-40℃的低温因此采用单级蒸汽压缩制冷循环将无法满足本系统制取-60℃低温的要求，在此情况下，决定采用两台低温压缩机组成的复叠式制冷系统，两级复叠制冷系统将第一级蒸发器与第二级冷凝器复叠在一起，使第二级低温制冷剂在－35℃左右冷凝，在－80℃左右蒸发，以获得系统所需要的低温。

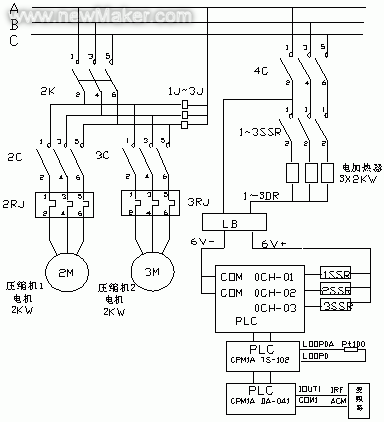

图2 温度控制系统电路图

3、PLC控制系统的软件设计

为了方便调试和编程，整个软件系统采用模块化编程，主要由手动运行模块，自动运行模块和故障诊断和报警模块。在软件编制时，采用了一些抗干扰措施，增强了整个系统的抗干扰能力，在计算机上可以实现实时操作，控制并观察现场各设备的运行情况。

当系统处于手动运行时，PLC接收各设备状态，由此判断各设备的运行状态，可单独运转变频电机、加热器、制冷系统的压缩机。便于系统的调试和维修。

系统自动运行时，只须按照计算机屏幕提示，设置操作参数，，试验即完全自动进行下去，并在计算机屏幕上实时显示各设备参数。试验过程中或试验结束后，均可按照提示选择打印方式打印。以下重点介绍温度控制子程序。

由于系统采用三套晶闸管控制的电加热器。常用的控制方式有两种：一种是分段开关控制，根据温度的高低，逐级开启或关闭加热器。这种方法温度偏差大，精度较低。另一种是PWM脉宽调制，在PLC中实现PWM程序比较复杂。回路中的电加热器为满足温度恒定的需要，经常切换工作状态，而常规的电磁继电器开关触电易磨损，寿命短。所以对第一种方法进行改进。

由于系统是二阶系统，在系统温度下降时，增加加热管，温度由于惯性的原因，温度继续下降一段时间后再上升，同样减少加热管，温度会上升一段时间后再下降。我们将前后两次测量值进行比较，得到温度偏差e，系统根据e来控制加热器的状态转换。当e较大时，此时通过逐级打开加热器来调整温度。

启停切换顺序为：启动顺序：1＃ 2＃ 3＃；停止顺序：3＃ 2＃ 1＃；温度的变化值e: e=Ti－Ti－1。其中Ti ,Ti－1分别是本次温度采样值与前次温度采样值，并记试验箱温度允许上限为HSP，允许下线为LSP。PV为温度测量值。考虑到前后两个采样周期的变化温度e变化不大。当当前温度值PV＋前一个周期变化温度值e﹥温度设定上限HSP时，就减少加热管。反之，当PV+e﹤LSP时，就增加电加热管。程序框图如图3所示。

图3 温度控制流程图

电气系统已设计了各种保护，并直接作用至断电，其中包括：缺相保护、过载保护、旁路保护。 其中变频器具有短路、过载等保护功能，当变频器所驱动的电机发生短路、过载等故障时，变频器将自动切断一次供电回路，进入保护状态并输出报警信号，系统把各故障点相应的接触器、短路器等元件的辅助触电接到PLC，PLC扫描输入这些触电的状态，并通过PLC程序将这些状态存放在数据存储区，再结合控制程序和设备预置状态进行逻辑分析，判断设备或元件是否出了问题。

4、结束语

可编程控制器（PLC）控制的汽车传动轴防尘罩高低温试验箱可以控制传动轴转动速度、调整其运行环境温度、实时监测试验箱内各种变量状态、灵活处理数据的通信，并将数据实时显示在计算机上，而且可以将所得的数据进行存储打印输出，以便后查。大大提高了系统的效率
