现代商业生产流通领域中，产品都离不开包装。如牛奶包装箱、水果包装箱等。而包装纸箱的生产中贴箱机每天处理几十万件应是一件量非常大的生产任务，如果不能实现自动化的生产，将会消耗大量的劳动力，而且效率和质量方面都很难提高。本设计就是将PLC应用于贴箱机系统中，从而使纸箱的生产实现自动化，其主要的任务是如何将纸板加工成型，打包成捆，如何进行生产过程中的自动控制，它是机电一体的纸箱机械产品。总之在保证工艺控制要求的情况下，大大提高了生产效率，有很广阔的市场前景。

2、系统控制特点及工艺

2.1 控制要求及特点

（1） 吸附进纸，确保了纸板吸进纸的位置准确；
（2） 折叠部上下传输带夹紧纸板送纸、左右吸附腔吸附送纸和运转与众不同的两侧竖带夹紧纸板送纸相互配合，确保折叠纸无歪斜；
（3） 左右下纠偏带各配增减速器，折叠时摩擦强制前后扯动纸板纠偏效果明显；
（4） 采用崭新的分垛逐出装置威廉希尔官方网站 ，比国外先进的相似装置的性能更为稳定可靠、运行更为迅速。遇不良纸板时卡纸混乱几率大幅度降低；
（5） 人机界面化，可显示生产速度，纸张数及相关的参数；
（6） 实现了A/M的控制方式。

2.2 工艺简介

本系统以PLC为核心，由于该系统所带负载不大，可用一台达变频器带动一台3.7kW的异步电动机，该电机拖动主传递装置。当物料准备好后，离合器合闸即将送料，左右电机定纸箱的大小，用转速检测装置测速度，用光电传感器检测纸箱的位置信号，从而使伺服机工作。触摸屏可以实现友好的人机界面，可以在线的监视系统的运行情况，并进行相应的参数修改。纸板料从平放台进入机器到完成加工全实现了自动化，其工艺简图参见图1。

图1 系统工艺简图

整个轨道是纸板成型的通道，轨道的形状决定纸板所加工纸箱的形状，以下对各个主要部件做简单的介绍。

（1） 进料装置

由于纸板是流水线加工的，当工作台上放有足够多的加工纸板时，才能进入平稳连续，不重叠的工作状态，提高了生产率；

（2） 辊矫直机

为了让纸板经过时垂直于传送带，并使其紧贴轨道以便纸板较为准确地成型；

（3） 测速检测

用抗干扰能力强的接近开关作为传感器，并将其所产生的脉冲信号给PLC的高速计数器；

（4） 传送装置

由电动机带动，它控制主生产线的速度，并由变频器进行控制；

（5） 纸板矫正

主要由位置信号传感器和伺服系统组成，它主要是矫正成型的纸箱在轨道上的位置偏移，并为后序的纸箱打包做好准备；

（6） 记数传感器

检测轨道上的纸箱数，以便定量打捆；

（7） 纸箱叠放台

把传送的纸箱给叠放，定数量给推出；

（8） 打捆

将定数量的纸箱捆扎好。

3、控制系统设计

纸板加工成型过程，有一套严格的工艺流程，为了满足系统的控制要求，采用PLC、变频器、伺服机、人机界面及高性能的传感器相结合，有效地解决了实际问题。同时也使系统的构成简单，功能强大，可靠性、可操作性和可视性都提高了。

3.1 系统的硬件构成

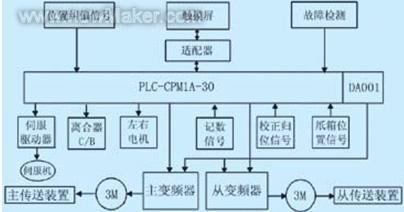

该系统PLC采用OMRON公司的CPM1A-30CDT-A，30点I/O口，18点输入，12点输出，且还留有扩展的余地。该机型属于欧姆龙公司C系列的小型机，结构紧凑，功能性强，有很好的性能价格比。变频器（VFD-B-5.5kW）和伺服装置（AC servo HO系列）以及触摸屏（PWS717-STN）都采用了功能性比较强的台达系列产品。各硬件构成可见图2的硬件构成框图。

图2 系统硬件构成框图

3.2 变频器

本系统采用了较为先进的台达变频器进行调速，它调速方便可靠，且调速的精度高。为了适应这种工艺负载，需要在调速时使电动机输出恒定的转矩，应用V/F控制特性的变频器在基频应用V/F控制特性的变频器在基频（台达A型机的参数是Pr04）以下调速。本系统应用两台台达变频器，它们是主从的关系，即从变频器的频率的给定必须得跟随主变频器的给定频率的变化，且保证从变频器的频率输出略高于主变频器的频率输出。

3.3 伺服纠偏装置

由于纸板在轨道上传送时，难免会出现位置偏差，这就得需要有能够快速矫正其位置的器件，而伺服电动机正好具备这样的功能。它把输入的控制电压信号变为输出的角位移或角速度，加上控制电压，它便马上旋转，去掉控制电压又马上停转，转速高低与控制电压成正比。此装置具有转动惯量小，摩擦转矩小，运行平稳，噪声小等特点。这里主要利用伺服驱动器对伺服电机的运动特性进行设置，并采用了速度和位置相结合的PID调节，从而使纸箱的位置得到很好的纠正。

4、软件设计

4.1 人机界面的设置

要很好的对系统进行控制和监视，就得利用触摸屏。在前先确定好相应设备和信号的端口地址，然后利用触摸屏的编程软件——ADP软件进行界面设置。下图触摸屏的主控画面，它具有友好的人机交流性。通过对触摸屏的操作，我们很容易的了解和监视系统的运行情况，并可以方便的改变系统的运行参数。其主菜单的设计如图3所示。

图3 主菜单界面图

4.2 PLC的程序设计

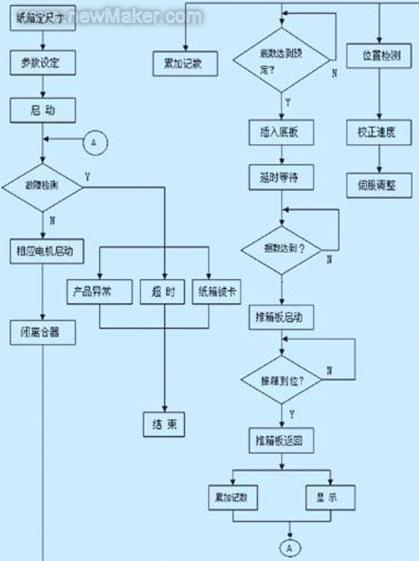

为了能使系统各部分协调有序、安全可靠地运行就得配以比较优化的软件程序。整个软件程序采用模块化编程的方法，便于调试、修改及扩充，它主要包含三部分:通行协议部分、参数设置部分和自动运行控制部分，程序总的控制框图如图4所示。

图4 程序流程图

4.3 软件的可靠性设计

软件的可靠性措施主要包括3个故障检测程序:

（1） 时间故障检测程序:将工序执行时间某一时间余量作为定时控制时间，超时则报警并停产；

（2） 信号比较检测程序:建立故障扫描时钟，使自动式在运行过程中能自动检测出各段单元，从而清除故障；

（3） 当纸板被卡主或重叠时，进行报警或减速停机。
