VCD影碟机不读盘故障的分析与检修

本文以飞利浦机心为例，介绍VCD影碟机“不读盘”这一常见故障的特点，和检修方法，并附有实例以供参考。

一、故障特点

　　VCD影碟机不能读盘的故障概率较高，而且涉及的范围较广，特别是机心电路更是首当其冲，一般包括激光头组件(激光信号拾取系统的俗称)、RF放大电路、聚焦检测、循迹伺服，伺服驱动以及数字信号处理等电路，有的还涉及到微处理器(CPU)。从故障现象来分析，“不读盘”最终显示“NODISC”，主轴(碟片)不能旋转，造成无图像无声音。然而故障的情形有所不同，比如，有的开机时能读盘而显示数码(曲目)，一段时间后便自动停机；有的碟片送入几秒钟即显示“NODISC”；有的有时能正常播放，有时则不能读盘；有的错误读盘显示“碟片划伤”(完好碟片的情况下)；有的不能读盘而伴有其他响声；有的不能读盘而显蓝屏幕等等。而且有的为渐变性故障(即由使用时间的推移而逐渐变化的故障，例如前一段时间出现有时加热机器或开机一段时间后能读盘，以后便无法播放)，有的为突变性故障(在使用中突然发生故障)，还有的为并发性故障(指几种故障同时存在，有时一种故障往往隐盖着另一种或几种故障)等等。

二、检修方法

　　1?激光头的检修

　　激光头是VCD影碟机的关键部件，也是机器中较脆弱的部件，实践表明有50％的故障出自于激光头。它的故障大致可分为：衰老或烧坏故障、光路故障、机械故障；按性质划分又可分为自然性故障和人为性故障。

　　大量事实证明衰老故障是由于长期使用坏碟与脏碟引起的。因为激光头在读取受损的碟面信号时，因经常读不到信号(相当于扫描到暗线或暗点)，必然使激光二极管自动功率控制电路以增强激光发射量来调节，久而久之会使激光二极管加速老化，我们从坏碟、脏碟播放时机内发出强烈“啪啪”声可窥其端倪。这种衰老的过程实际上是一种自然性故障(亦为渐变性)，如果用户盲目调校激光管发射功率微调电阻，将发射量加大，虽能一时解决“不读盘”故障，势必加速激光二极管的老化，致使其损坏。当然，有的激光二极管质量有问题也会出现早期性损坏。

　　光路故障是指灰尘、油烟造成激光头内镜面及物镜透光率或反射率大大降低，以致激光头内光电二极管读不到由碟面反射的检测信号，便误认为无光碟而停机。在故障的初始阶段，还可能使得激光束自动增强(自动功率控制电路的作用)，长此以往会造成激光二极管的老化。

　　机械故障也是激光头时有发生的故障之一，因为激光头内部结构精密，一旦撞击和剧烈震动会使内部的镜片移位或变形，而使激光束无法聚焦、跟踪或读取信号而失效。另外，物镜由于擦拭不当导致托架弹簧变形而无法聚焦，进而出现“不读盘”的故障现象。

　　激光头的故障常见为脏污、衰老与损坏，直观反映的故障现象可概括为8种，如表1所示。

　　激光头衰老故障是在维修中显而易见的，但也需有较合适的方法检验。检查时，首先开启机器罩盖，卸下压片用的夹持器，不放置碟片，在托盘架落入主轴座的瞬间(此时正常机物镜上下三次抖动作聚焦搜索)，在距光头轴向30度夹角和30cm的位置，观察物镜(聚焦透镜)边缘(眼睛不可直视)有无散射红光。事实红光不明显，因为激光波长约为800nm，处于红外线波段，一般是很难看见的，而且根据机型及视觉差别就更不能一概而论了。有的文章中声称根据发光的强弱来判断激光头好坏，是不准确的提法，笔者在维修实践中观察，只有在暗处才感觉到物镜侧有散射红光现象。如果有红光，表明激光二极管能工作，否则说明激光二极管老化或损坏。再进一步观察物镜在开机瞬间有无向内滑动(进给、循迹)和上下抖动(聚焦)现象，若其中任一动作失去，故障即在该部分电路中。

　　为了进一步判断激光二极管的好坏，可用万用表R×1kΩ挡检测激光二极管的正、反电阻值，正常的激光管正向电阻约为15～25kΩ，反向电阻为无穷大；老化的激光管正向电阻为60kΩ以上，反向电阻则为700～900kΩ。检测激光二极管正、反向电阻值来判断其是否老化、损坏固然可靠，但必须将聚焦线圈等有关元件焊开，显得十分麻烦。于是，人们想出了利用其红外接收原理来鉴别，亦即用一只红外接收二极管(如PH302B、PH309等)结合万用表来判断。将PH302B的两引脚各焊一根软导线分别接万用表红、黑表笔(接成反向偏置，即电阻为300～450kΩ)，检测时置于R×1kΩ挡，且将红外二极管印有字符面向上，受光面朝下并轻轻在开机后的物镜工作水平移动，此时若有激光射击，其电阻值明显变小，一般在15～30kΩ之间(有的LD机在60kΩ以下)，如果超过45kΩ时(LD为75kΩ)，说明激光二极管已衰老严重，如果阻值不变，则说明激光二极管损坏或没有供电而无激光束发射，应检查激光管是否有供电(一般为3V左右)，如果没有供电，则应检查供电电路和电源耦合元件。

　　2?聚焦伺服与循迹、进给伺服系统的检修

　　聚焦伺服与循迹、进给伺服系统同样是VCD影碟机的重要组成部分，如果不能正常聚焦与循迹，即使激光二极管能正常发射激光束，也不能正常搜索(自行检测有无光盘)而无法读盘。

　　聚焦伺服的基本原理是：将物镜固定在聚焦线圈上，利用3～4只光敏管进行聚焦检测，如果聚焦正常，则光敏二极管接收的反射光呈等量(本机心光敏管3只成品字形排列)，使得聚焦误差为零，若有误差，便输出误差信号经放大驱动聚焦线圈在光头磁环内作上下运动，达到聚焦目的。

　　循迹、进给伺服原理是：在聚焦线圈的垂直方向绕制一个线圈，通过循迹误差检测光敏管(一般2只)，检测循迹是否正确(正确时误差电压为零)，若不正确，便产生误差电压，经放大后驱动激光头作前后、左右移动(进给为前后移动，循迹为左右移动)，自动调节合适位置。实际上进给伺服与循迹伺服关系密切，它的取样信号取自循迹误差信号，作为循迹的粗调，而循迹伺服则为细调。

　　检修聚焦伺服系统时，先打开外罩壳和卸下夹持器，开启电源(不放碟片)，观察物镜能否作上下抖动三次的聚焦搜索。有上下抖动现象，表明聚焦伺服基本正常。若无抖动现象，应怀疑聚焦伺服有问题，并进一步检查其伺服驱动电路U3(TDA7073)和伺服处理器U2(TDA1301)脚电路，主要是用万用表检测其关联脚电压与电阻。U2脚电压为2.5V，对地正、反电阻为6kΩ；U3②、⑥脚电压为2.5V，电阻正反向值均为1.25kΩ。

　　如果测得电压、电阻基本相符，表明聚焦伺服激励输出正常，再进一步检查是否有聚焦驱动电压，主要测试U3上的、{16}脚电压，正常为6V(R正为8.5kΩ、R反为9．5kΩ)。若电压正常而不能聚焦，则可能是聚焦线圈开路或损坏。聚焦线圈的正常电阻值为20Ω左右，可通过电阻测试法检查判断。

　　对于循迹、进给伺服系统的检查，基本方法相同，首先试用手指拨动进给电机齿轮，将激光头拨至平行方向的外端，通电开机瞬间观察激光头，若能向内运动，表明进给伺服系统正常。若不能向内移动，应重点检查进给伺服、循迹伺服和进给电机。检修方法也是检测其关联脚电压和电阻值来判断：正常时U3(TDA7073A)⑨、脚电压为6V，其正向和反向电阻分别为8.5kΩ和9.5kΩ；U2(TDA1301)、脚电压为2．5V，电阻为6kΩ。还可检测循迹线圈的电阻值来判断，正常为8Ω左右。另外，进给电机的驱动电路U4(TDA7073A)也不能忽视。

　　总之，对于激光头和伺服系统的检修，主要采用以上方法进行，但也不是一成不变的，要视具体情况而定。除上述以外，如果怀疑激光二极管老化，还可以试调激光头上功率调整电阻来判断(适当增加激光管工作电流以增大发射功率)。一般是向顺时钟方向稍微调节一点，若此时能恢复读盘，可证实激光二极管老化。调节时应注意幅度宜小(比如飞利浦机心的VR阻值设定为1.2kΩ，调到800Ω即可，如果调整至阻值500Ω才能工作，表明激光管老化严重，已到终结状态)。这是“治标”之法，尽管可使用一段时间，但终究要更换激光头。检修“不读盘”故障，可按图1的流程进行，图中以碟片能否转动为中心概括出检修逻辑，可供参考。

三、故障检修实例

　　〔例1〕故障现象松立S-6003C型VCD机，开机三碟托盘能有节奏转动，数秒钟后显示“NODISC”，有无碟片均一样，且碟片不转动。

　　分析与检修这是不能读盘的典型故障特征。使托盘能转动，表明检索电路在工作，因搜索不到碟片的反射信号而自动停机。到底问题出在聚焦、循迹、进给伺服电路，还是出在激光头本身呢?需要进行检查验证。

　　用户反映该机约一个月前时而出现不读盘(无曲目显示)，若反复开启电源开关能恢复正常，曾用电吹风吹入热风也能播放，但后来再也无法工作了。由此说明故障为渐变性，即逐渐变坏，初步判断为激光二极管衰老。为了进一步查证，开启机器罩盖并卸下夹持器观察激光头的工作情况，在开启电源瞬间激光头向内有平行移动动作，且在托盘旋转至某碟位置时(不放碟片)，物镜上下抖动2～3次，表明聚焦、进给、循迹伺服系统及微处理器均正常，最大可能是激光管衰老。将机器置于暗处，开启电源再观察，在物镜抖动期间并无红色散光发出，表明激光管老化无疑。将机心从机器上拆下，试调激光头可调电阻VR(调至620Ω)，装好机心电路板试机，机器恢复正常，但播放几日后故障依旧，且再调整无效，判定激光头老化严重而无法再使用。将其换新(L1210型)，机器工作正常。

　　〔例2〕故障现象万利达VCP-N30型VCD机，放入碟片后无法播放，显示“NODISC”。

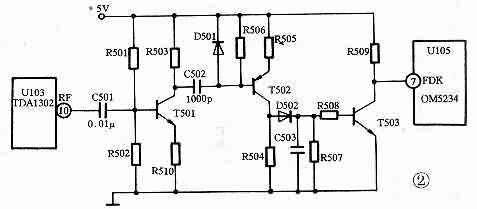

　　分析与检修开盖观察发现物镜在刚开机时只能作短时小幅度抖动(正常机则作上下大幅度三次抖动)，于是怀疑聚焦检测电路有故障。该类MKH612机心(又称L1210机心)与其他机心有所区别，主要是聚焦检测电路(简称FOK)没有集成在伺服处理集成电路TDA1302之中，而是由一个单独的分立元件电路所组成，如图2所示。

　　从RF放大器(TDA1302)⑩脚输出的射频(RF)信号，经C501耦合进入T501组成的高频信号交流放大器放大，再经C502耦合至T502作限幅放大，然后经过D502、C503、R507组成的包络检波电路检出其峰值电平，将包络电平送至T503基极而使之导通，微处理器便由高电平变为低电平，发出指令给主导驱动电路接通主轴电机，同时给显示电路指令显示曲目。若该电路出现故障，会使RF失落或RF幅度下降，导致无法读盘而显示“NODISC”。

　　检修时，应重点检查FOK电路，可用万用表鉴测TDA1302⑦脚电压，因为该脚正常无碟时从0V上升至5V，有碟时先从0V上升至5V，读盘时由5V下降至0V，如果该脚电压不遵循上述变化规律，可判断该电路有问题。实测⑦脚电压在有、无碟片时均不变化，始终在高电平，于是怀疑电路中有问题。检查晶体管均无异常，最后查出系耦合电容C502(独石电容)漏电，其漏电电阻值为280kΩ(用R×10kΩ挡测得)。换一只好电容，故障排除。顺便指出：该电路故障亦较常见，电路中晶体管损坏现象也时有发生。而且任一部位故障均会造成不能正常聚焦而导致不能读盘现象产生，检修时务必引起重视。

　　〔例3〕故障现象松立S-6001型VCD机，开机时能读盘且碟片旋转，几秒钟后停转而无法播放。

　　分析与检修碟片能短时旋转，表明激光管尚能发射激光。故障主要原因是RF放大电路、伺服及其驱动电路有问题。该机应用飞利浦机心，电路与前述相同。在机器读盘时用示波器测U5(TDA1302)⑨、⑩脚均有RF波形1.5Vp-p，而且CPU(OM5234)⑦脚聚焦FOK信号电平也随之高低变化，U1(SAA7345)⑧脚RF输入信号也正常，但测试电机制动输出信号端、脚时发现异常，正常变化电压应为4．2V左右，而实测仅为0.5V，判断为内部损坏。这样，导致主轴/进给电机驱动处理器不能正常工作，同时导致循环系统工作失常而无法继续读盘。换一块同型号集成电路，机器恢复正常。

　　〔例4〕故障现象爱多IV-720型VCD机，放入碟片后10秒出现“NODISC”，但进出盒正常。

　　分析与检修能正常进出盒、显示屏有字符显示，表明电源、加载机构及系统控制电路均正常，问题出在机心部分。开启罩盖通电观察(不放入碟片)，物镜能上下抖动，表明聚焦伺服系统也正常。放入碟片再试，发现读盘后碟片能转动，尔后停转(根据经验能读出曲目一般碟片能转)，怀疑循迹伺服系统有故障。

　　检修时卸下机心固定螺丝，有意识地用手指拨动进给电机齿轮，将激光头拨至外端，通电开机观察发现激光头能迅速向内回位，说明进给伺服工作正常(即能粗调)，可能是循迹伺服系统有问题而导致故障产生。检测图2中②、⑥、⑨、脚电压均正常，再测U3⑨～脚发现阻值比正常8Ω左右大得多。仔细检查发现⑨脚与循迹线圈虚焊，补焊后故障排除。
