北京8320－3彩电制转电路的原理、维修、改进

故障检修

　　该电路发生故障时，会造成制转电路错误，引起无彩色、场不同步、场幅过大、过小等故障现象。检修时可分识别电路、控制电路两部分进行。首先测量⑦、⑧和⑨、⑩脚两组输出端电压是否与输入视频信号的制式相符。如果不相符，则为以LA7950为中心的识别电路故障，否则为控制电路故障。
　　识别电路故障很少是因LA7950损坏引起的，而大多是由于LA7950识别判断失误产生的。LA7950损坏引起的故障特征是LA7950各脚电压大多不正常。识别判断失误产生的故障特征是LA7950①～⑥脚电压正常，⑦～⑩脚输出端与视频信号制式不符，即PAL制时，⑦、⑧脚本应为低电平0V但却为高电平12V，⑨、⑩脚本应为高电平12V但却为低电平0V，造成无彩色，场幅过大，场不同步，画面向下滚动。造成制式判断失误的原因，一是LA7950的①脚输入的行逆程脉冲幅度不符合4.8～5.8V的要求，二是④脚输入的全电视信号幅度不足，三是③脚外部积分耦合元件变质。最好用示波器观察测量①、④、③脚的波形，对异常波形的产生和经过的电路元件进行检查，即可排除故障。
　　制式转换控制电路产生故障的原因，主要是元件变质或接触不良。往往只是某一被控支路发生故障，并表现为无彩色、场不同步和场幅不正常三种故障现象中的一种，可根据其故障现象检修其相应的控制电路。

电路改进

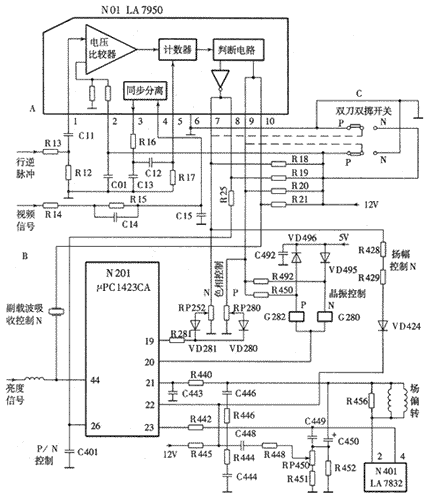

　　当场频识别电路LA7950损坏，本地又买不到，或识别电路频繁发生故障，由于受威廉希尔官方网站 或仪器条件的限制而不能彻底排除时，可采用附图中C区和A区虚线所示的原理，用双刀双掷开关将自动识别控制电路改为手动控制电路。具体方法是：将LA7950从小板上拆除不用，将⑦、⑧脚相连后接到一组开关的中点，⑨、⑩脚相连接到另一组开关中点，12V和地线按图接到开关的两端，拨动开关，PAL制时，将⑦、⑧脚接地，⑨、⑩脚接12V；NTSC制时，⑦、⑧脚接12V，⑨、⑩脚接地。如果用户只想收看PAL制节目，则干脆不用开关，直接将⑦、⑧脚接地，⑨、⑩脚接12V即可。
　　王云庄同志遇到的故障主要是识别电路判断失误，即错将PAL制信号判断为NTSC制信号，致使⑦、⑧脚输出高电平，⑨、⑩脚输出低电平。他的三种方法都是从控制电路的中部下手，将解码电路改为单PAL制工作状态。由于不是从制式控制的源头做起，所以改动的电路较多。虽说是三种方法，其实是一种结果：将N201强行改为单PAL制解码。
