ACER主板人为故障维修一例

　　 ACER 主板一片，板号 ZO1.板子上手，首先目测一遍，EC 芯片 WPC8769LDG的91脚 所 连 的D19已经被取掉 , 用一条铜丝直连了 ,查看信号，是EC 送给南桥的触发信号 DNBSWON#,这样连肯定是不行的，对上电时序会有影响。于是找了个二极管补上，排除了短路的存在后，通电试机。

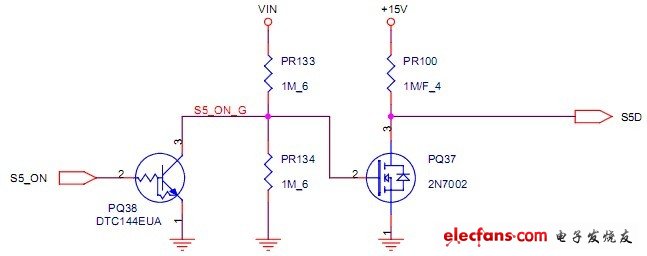

　　机器代机正常，按下开关后，机器可以触发，但是电流只上升到 0.06A 就不动了，典型的上电不全，二话不说，先查 EC 送给南桥的 DNBSWON#信号，D19 的阴极有高低跳变的点平变化，而阳极一直维持低电平，上一手的维修人员肯定在这里思路出现了问题，所以才取了D19,采用飞线直接连接的…因为 EC 发出了有效的 DNBSWON#信号，说明 EC 的工作已经正常了，而南桥端电压一直没有抬高，肯定是因为南桥的工作条件没有满足，自然也就没有办法接受合格的 PWRBTN 信号，也就无从发出 SLP 信号，机器上电肯定中断…那就先查南桥的基本工作条件，供电，时钟，复位吧，RTC 时钟工作正常，所以前面都不需要查了，先查南桥返回挂起电路的供电+3V_S5,这个电压是由 EC 发出的 S5_ON,经过两 次 反 向 后 , 转 换 成 S5D , 开 启 PQ15 , 将 +3VPCU 转 换 成 +3V_S5 的 ,检查+3V_S5,发现电压略有欠缺，于是马上检查 PQ15 栅极的开启信号 S5D,发现问题了，这个信号的上拉电压是+15V,现在居然是个锯齿波，而且峰峰值只有不到 3V,那么+3V_S5 的负载能力肯定会下降的，机器不出问题才怪呢。这个信号就连了 3 个元件，PR100,PQ37 和 PQ15,PR100 是个 1M 的电阻，测量没有问题，PQ37 是小功率 MOS 管，测量也正常，那么最可疑的就是 PQ15 这个功率MOS 管了，从料板上拆了个类似的管子换上，再上电触发，呵呵，S5D 稳定在 8V 左右，没问题了。

　　接下来，继续查南桥的基本工作条件，+3V_S5 正常产生了，那有没有正确送到南桥呢?通过 图 纸 我 们 发 现 , 这 一 路 电 压 经 过 了 R335 和 R353 这 2 个 电 阻 才 送 到 南 桥 的 ,翻过板子来看，晕死，R353 那里居然是个空焊盘，电阻都被人家取了，再仔细查看，发现总共有 3个电阻异常，R353 和 R244 被取走，焊盘也处理的很干净，R351 本来是个 0 欧的电阻，现在换了一个 103 的电阻，于是把这 3 个动了手脚的电阻还原，再上电触发，电流上到 0.25A了，查各路主供电已经产生，于是装上假负载，测量 CORE 电压为 1.5V 正常，但是 PG 和CPURST#却没有正常产生，于是怀疑 CORE 的供电芯片工作异常，于是找到 VCC_CORE产生电路对应的 PL7 和 PL8,发现其中一个电感前级有波形，而另一个电感前后级都没有波形，却有 1.5V 的电压存在，排除外围元件异常后，直接怀疑 PU3(ISL6262A)工作异常，二话不说，找个新的换上，再通电，傻眼了，情况完全一样…猛然醒悟到，现在不是用假负载上电吗，肯定只有一相电路工作啊，另一相电路中的电感前后级都有电压很正常啊，因为电感本身就是隔交通直的啊，赶紧去查 PU3 的 1 脚 IMVP_PWRGD,果然已经是高电平，真恨不得给自己一巴掌，居然犯这样的低价错误…赶紧去看看 CPU 上面 PG 的来源吧，果然，CPU 的 PG 信号 H_PWRGD 并不是由 PU3 的 PGOOD 提供的，而是由南桥发出来的，再仔细检查，南桥接收的 PG 信号 ICH_PWROK 和 VR_PWRGD 已经是高电平，南桥却还不发出 H_PWRGD,是检测到什么条件异常吗?慢慢查看图纸，一个个排除，突然发现一个可疑对象，PM_THRMTRIP#这个过温信号，马上检查，果然为低，于是下手查它的电路，却发现，信号的上拉电压是+1.05V_V_CPU_IO,而这一路电压上的电阻 R357 居然是个 10K的电阻，而图纸上却是 0 欧，再仔细查看电阻，看半天居然都没看出没换动的痕迹，这个做手脚的人，焊功还真不错啊…赶紧把电阻还原，再上电，OK,假负载上的 PG 和 CPURST#都已经正常产生，换上 CPU,装上内存，上电，电流不断跳变，搞定…总结，机器的原始故障是+3V_S5 的转换电路故障，使这一路电压的负载能力下降，造成机器工作后，电流增大的时候电压下降，超过阈值后，机器就会死机或者干脆掉电保护，一手维修人员找不到具体的故障点，于是人为动了 4 个电阻，造成机器上电不全的故障。比较佩服他的焊功，R357 那个电阻我看了很久，硬是没有看出来有动过的痕迹。
