电容式触摸感应在电磁炉中的应用研究

　　1 引言

　　ST针对家电应用特别是电磁炉应用，推出了一个基于STM8系列8位通用微控制器平台的电容式触摸感应方案，无需增加专用触摸芯片，仅用简单的外围电路即可实现电容式触摸感应功能，方便客户二次开发。

　　2 方案介绍

　　ST的电容式触摸按键方案通过一个电阻和感应电极的电容CX构成的阻容网络的充电/放电时间来检测人体触摸所带来的电容变化。如图1所示，当人手按下时相当于感应电极上并联了一个电容CT，增加了感应电极上的电容，感应电极进行充放电的时间会增加，从而检测到按键的状态。而感应电极可以直接在PCB板上绘制成按键、滚轮或滑动条的应用样式，也可以做成弹簧件插在PCB板上，即使隔着绝缘层(玻璃、树脂)也不会对其检测性能有所影响。

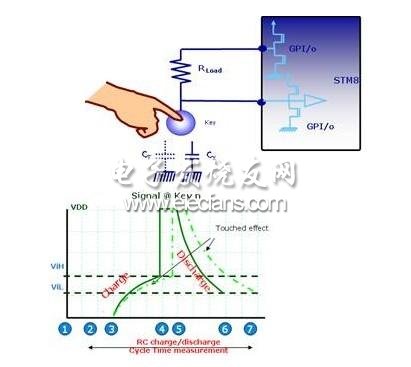

　　图1 STM8S电容式触摸按键的工作原理

　　电磁炉是采用磁场感应电流的加热原理对食物进行加热。加热时，通过面板下方的线圈产生强磁场，磁力线穿过导磁体做的锅的底部时，锅具切割交变磁力线而在锅具底部产生涡流使锅底迅速发热，达到加热食物的目的。在本解决方案中采用44pin的STM8S105S4做按键显示板的主控芯片，控制13个按键的扫描、24个LED及一个4位数码管的显示、I2C与主板的通讯，并留有一个SWIM接口方便工程师调试之用(如图2)。

　　STM8S105S4采用的是ST高级STM8内核，具备3级流水线的哈佛结构，3.0~5.5V工作电压，内部16MHz RC可提供MCU 16MHz工作频率，提供低功耗模式和外设时钟关闭功能，共有34个I/O可用。STM8S105S4 具有2KB的RAM和16KB的FLASH，还有可达30万次擦写次数的1KB EEPROM数据存储器。

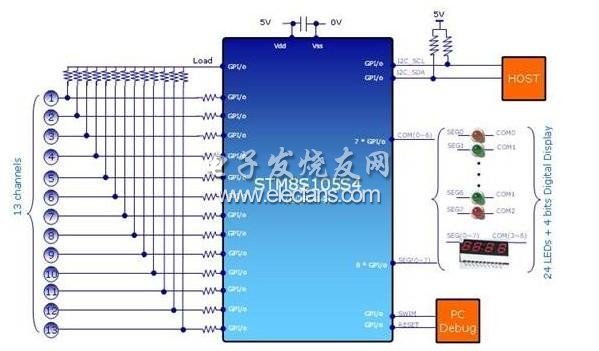

　　图2 电磁炉按键板原理

　　3 电磁炉工作环境中的干扰

　　1.电磁干扰

　　电磁炉在加热锅的同时，也对电路板上感应电极正向或反向的电流，从而会缩短或增长按键充放电时间，会对按键的检测造成很大影响，甚至产生误动作，常见的方法采用硬件屏蔽和过零点检测来消除电磁辐射对按键的影响。

　　硬件屏蔽

　　在STM8S的解决方案中，ST提供了感应电极和走线的设计规范和如图3所示的Driven Shield功能(在Shield线上提供与按键管脚相同的驱动信号，电极与Shield之间的寄生电容就不会被充放电)，能有效地减少感应电极走线的寄生电容对按键灵敏度的影响。

　　图3 Driven Shield
