在电磁炉检修中,经常遇到价格不菲的IGBT管屡爆的故障。为了解决这个问题,实修中建议采用灯泡法检修电磁炉,即选用60W~150W/220V的灯泡来代替发热线盘。该法在对故障损坏元件进行更换后可以大胆地进行试机,避免了以往更换元件后盲目上电开机造成连续损坏IGBT的情况出现。通过观察灯泡发亮时间长短迅速判断出连续损坏IGBT的故障原因,效果很好,能减少损失。
在检修电磁炉过程中,当出现损坏IGBT时,先换上新的IGBT.同时对IGBT外围电路中的元器件进行排查.更换损坏元器件后,用灯泡法测试电路是否正常。把主电路板放入底座,插上电风扇,热敏电阻、电源线,控制板连线,接上灯泡,上电开机后注意观察灯泡是否亮,如果不亮,则说明故障已排除,可取下灯泡接上发热线盘试机;若灯泡亮,则说明故障尚未排除,需进一步检查。简而言之,“IGBT连爆靠灯泡,灯泡亮故障在”。

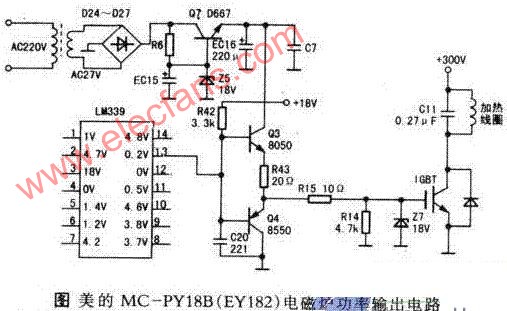

下面以美的MC-PY18B(EY182)电磁炉(如图所示)为例,对“灯泡法”作进一步说明。上电开机测试后,灯泡会亮说明故障没有排除.检测R15电阻的对地电压,如果电压为+1V以上则检查下述元器件,直到检测灯泡不亮,故障排除,才可以接入发热线盘。若灯泡亮,其故障原因为:共振电容C11漏电;三极管Q4基极与发射极断路损坏;R15电阻变值;三极管Q7集电极与发射极击穿;稳压二极管Z5开路;LM339损坏,使①脚电压上升;电脑芯片损坏。
用灯泡检修美的其他型号或其他品牌电磁炉(如美的MC-SF183、格力GC-13等)连爆IGBT时,若遇到灯泡断续亮并伴有报警声或“哒哒”起振声.则应再测IGBT控制极G对地电压(正常为+6V~+7.5V),如正常,说明故障排除,可接发热线盘。另外,美的MC-PF16JA电磁炉+300V滤波电容器(5UF/275V)失效时也会引起连爆IGBT,维修时应加以注意。
电磁炉屡坏IGBT维修方法
