热力膨胀阀的分类及有什么区别_热力膨胀阀怎么调节（工作原理及作用）

　　摘要：本文以热力膨胀阀为中心，主要介绍了什么是热力膨胀阀，热力膨胀阀的结构、作用与工作原理。详细的说明了热力膨胀阀的分类及区别分析。最后说明了热力膨胀阀的调节技巧与禁忌。

　　什么是热力膨胀阀

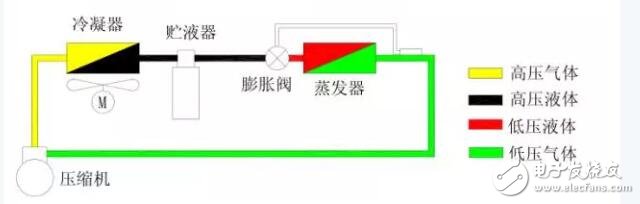

　　热力膨胀阀是组成制冷装置的重要部件，通过控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量是制冷系统中四个基本设备之一。

　　热力膨胀阀结构

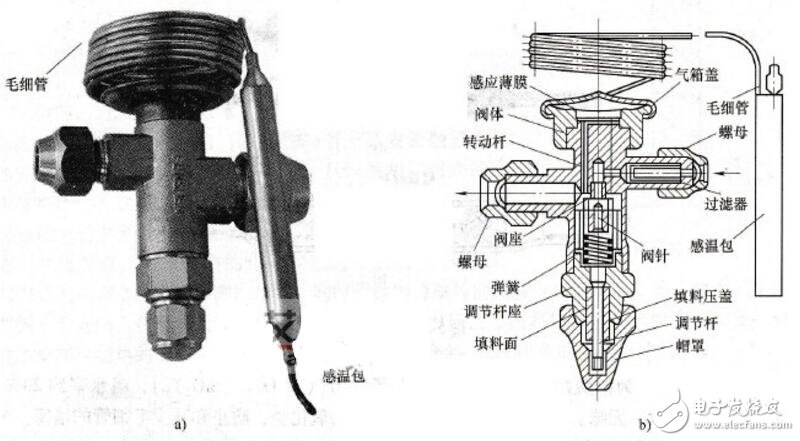

　　热力膨胀阀由温度传感元件、执行机构和调节机构3部分组成。下图所示是内平衡式热力膨胀阀的外形与内部结构。

　　热力膨胀阀的作用

　　热力膨胀阀又称温度调节阀，在制冷系统中，热力膨胀阀装在蒸发器进液口的供液管道上，具有三个方面的作用：

　　①节流降压

　　将冷凝器冷凝后的高温高压制冷剂节流降压，成为容易蒸发的低温低压的汽液混合物，进入蒸发器蒸发，吸收外界热量。

　　② 调节流量

　　根据感温包或气箱头得到的温度信号，膨胀阀能自动调节进入蒸发器的制冷剂流量，以适应制冷负荷不断变化的需要。

　　③ 保持一定过热度、防止液击和异常过热

　　膨胀阀通过流量的调节使蒸发器具有一定的过热度，保证蒸发器总容积的有效利用，避免液态制冷剂进入压缩机引起液击；同时又能控制过热度在一定范围，防止异常过热现象的发生。

　　热力膨胀阀的分类及区别

　　热力膨胀阀按照平衡方式不同，分内平衡式和外平衡式；外平衡式热力膨胀阀分F型和H型两种结构型式。

　　1）内平衡式膨胀阀结构和工作原理：　　感温包内充注制冷剂，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。如果空调负荷增加，液压制冷剂在蒸发器提前蒸发完毕，则蒸发器出口制冷剂温度将升高，膜片上压力增大，推动阀杆使膨胀阀开度增大，进入到蒸发器中的制冷剂流量增加，制冷量增大；如果空调负荷减小，则蒸发器出口制冷剂温度减小，以同样的作用原理使得阀开度减小，从而控制制冷剂的流量。

　　2）外平衡式膨胀阀结构和工作原理：外平衡式膨胀阀与平衡式膨胀阀原理基本相同，区别是：　　内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。

　　3）H型膨胀阀H型热力膨胀阀有四个接口与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥器，一个连接蒸发器进口；另外两个接口，一个连接蒸发器出口，一个连接压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。该膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管，提高了调节灵敏度，结构紧凑，抗振可靠。

　　热力膨胀阀广泛应用于中央空调冷水机组。它既可控制蒸发器供液量，又可节流饱和液态制冷剂。根据热力膨胀阀结构上的不同，分为内平衡式和外平衡式两种。考虑到制冷剂流经蒸发器产生一定的压力损失，为降低开启过热度，提高蒸发器传热面积的利用率，一般自膨胀阀出口至蒸发器出口，制冷剂的压力降所对应的蒸发温度降超过2~3℃，应选用外平衡式热力膨胀阀。
