一种TD-SCDMA物理层测量值的采集

　　1、引言

　　测量是TD-SCDMA系统的一个重要功能。物理层上报的测量结果可以用于系统中无线资源控制子层完成诸如小区选择/重选以及切换等事件的触发，也可以用于系统中操作维护部分，观察系统的运行状态。

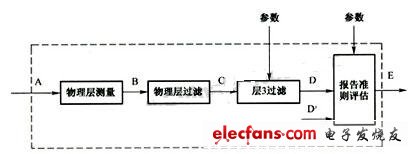

　　系统的测量可以用如图1所示的测量模型来描述，A点为各种测量样本的入口，物理层将测量样本收集起来，生成各种测量参数从B点输出。B点输出的测量参数经过物理层过滤提取所需的测量参数从C点输出。层3过滤按对等层的要求，对来自底层的测量数据进行处理和过滤，结果从D点输出。报告准则评估器则根据来自D点的值和一些门限值（D′点）进行比较，以确定是否通过Uu口或Iub，口发送测量报告。若条件满足，如定时时间到（周期性测量报告）或触发事件发生（事件触发测量报告），评估器则根据协议的要求，按对等层实体所需的格式构造测量报告，从E点输出。E点可以被看作Uu接口（UE-Node B）或Iub接口（Node B-RNC）。本方案设计的TD-SCDMA物理层上报的测量值就是从E点输出到物理层测量接口。

　　图1 测量模型

　　2、测量参数的选取

　　参考3GPP TS25.225协议，可将测量参数分为UE（用户设备）端测量参数和网络端测量参数。

　　2.1　UE端测量参数的选取

　　UE端主要测量以下参数：

　　●给定时隙的干扰信号码功率（ISCP，interference signal code power），等于给定时隙内接收到的所有训练码（midamble）功率减去有用信号码功率，用于衡量时隙内其他用户信号对本用户信号的干扰。

　　●P-CCPCH信道上的接收信号码功率（P-CCPCH received signal code power，P-CCPCH RSCP），是本小区或邻小区的P-CCPCH上接收到的信号码功率。

　　●UTRAN载频接收信号强度（received signal strength power，RSSI），指在给定频率和时隙上测得的宽带功率。

　　●信干比（signal to interference ratio，SIR）。SIR=RSCP/Interference×SF，RSCP：所配置信道上的接收信号码功率。Interference：附加在信号上而不能被接收器消除的干扰。SF：使用的扩频因子。

　　●传输信道数据块差错率（block error rate，BLER），是对单位时间给定传输信道上收到坏数据块的统计。

　　●UE发射功率，即UE在给定载频和时隙上的发射功率。

　　●SFN-CFN观察时间差，即给定邻近小区的系统帧号与UE的连接帧号之间的时间差。

　　●SFN-SFN观察时间差，即UE从2个UTRAN小区（服务小区和目标小区）测得的接收帧定时差。

　　●定时提前量（TADV），TADV=TRX-TTX，TRX是UE根据某一下行时隙从接收信号中计算出来的上行时隙的开始时间点。TTX是UE在同一上行时隙实际使用的时隙起始点。

　　2.2　小区测量参数的分析选取

　　小区测量参数包括：

　　●RSCP（received signal code power），在DPCH、PRACH或PUSCH等物理信道上收到的某一个信号码功率。

　　●ISCP。

　　●接收到的总宽带功率，即脉冲成形滤波器带宽内的接收功率（包括信号和噪声）。
