EMI/EMC控制在“摇篮”中 可使电源设计事半功倍

　　电子研发工程师最常采用的EMI/EMC防范措施不外乎是屏蔽、滤波、接地和布线，但是随着电子系统的集成化，在考虑成本、质量、功能，又要兼顾产品推出速度的要求下，工程师们必须在设计初始阶段就展开EMI/EMC预测分析和设计，避免在研发后期发生问题，采取挽救修补措施的被动控制方法，而收到事半功倍的效果。本文就介绍在产品设计之初，控制EMI/EMC所应考虑的问题。

　　1 PCB板设计

　　1.1 PCB板层数与功能分布

　　当设计一个电路板时，首先要考虑的是PCB板的层数及信号、电源、地的分布。层数的决定在于功能规格、噪声抑制、信号种类、走线分布排列、阻抗匹配、有源组件密度、网络数目等。在PCB层面压制射频辐射更胜于在机壳或金属涂装于塑料壳上下功夫。

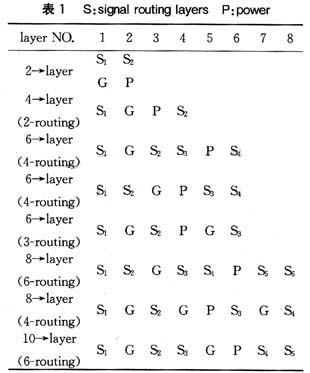

　　表1显示的是电路板层数与信号、电源、地的通用分配方式。这些分配方式并非一成不变的，可依功能要求及所须绕线层数（Rounting Layers）要求适当修改。须把握的重点是每一个绕线层必定要相邻一个完整平面。

　　PCB一般都是偶数层，两层板常用于低于10 kHz频率要求。如果提供多于3个完整平面，即：一个电源两个地，将最高速clock布线于相邻ground plane且不相邻于power plane，可得最佳之EMI效果。这是PCB上抑制EMI抑制的基本观念。

　　1.2 电源及接地

　　高速PCB板设计最重要的考虑就是把电源电压向各部分电路供电，将噪声降为最低，它就如同开发一个无干扰电源。一个好的接地其阻抗应该为零，因此可以提供一个好的参考电压给所有的电路，同时也不会有EMI的产生。实际上，真实的电源网络中，由于有非零值传递延迟的电流存在，所以于其中应该是具有一些有限的阻抗，如电阻、电感、或是电容，它们是分散于整个电路板之中。

　　在高速PCB板中，另外一个问题是交流信号所产生的交变电磁场，电流流通于一个由导线所围成的闭回路，它们会使得电路的串音，以及辐射更加的严重。分散电源的效能是受到板子上电路的不同电位所决定，设计的目的是尽可能降低电源网络的阻抗。通常采用有两种方法解决，分别为利用电源总线以及电源平面。

　　一般设计者倾向于使用电源总线，是因为它具有合理的成本，故为首选，但是电源总线是与信号线分享整个布局层，以及有许多的电源供应到所有的装置。通常总线为既长又窄，所以它的阻抗比较大，这就是为什么电流受限制于总线所定义的路径。由器件所产生的EMI，都是与电源总线上的器件有关联。

　　至于电源平面因其充满了整个布局层，并且电源平面的阻抗是为电源总线一小部分。在电源平面上，因为电流路径没有受到限制，所以噪声电流是分散的。所沿行的路径阻抗也较低，所以电源平面较电源总线安静。电源平面的另外一个功能，是于系统中对于所有的信号提供均有一条返回路径，可以用来限制许多高速噪声的问题。

　　在低速时，电流流向最低电阻的路径，在高速时，在所既给的返回电流路径的电感是远低于有效的电阻，高速返回电流是走最低电感的路径，但此一路径并非是最低电阻的路径。此一最低电感返回路径是被直接的放在一个信号导通器之下，并于返回电流路径之间有一最小的总回路。电源平面提供给系统中所有的信号一个返回路径，则电流就可以经由VCC或是接地返回。

　　1.3 终端

　　路线越短其传输延迟也越短，若是导线的长度超过电子上升边缘长度的1/6，则信号延迟就大于传输时间的有效部份，所以信号路线必须被视为是一个传输线，一个不适当的终端传输线容易造成反射，进而破坏到信号。太短的终端线，会产生一个负的反射以减慢转换时间，使数据流变慢;而太长的终端线，又会产生正反射其可被解释为一个多任务信号，由于于此频率下，具有高阻抗以及传输率，故可以与相邻的路径线路作有效的耦合。

　　在线路负载端的信号可以被组合形成环型，以降低系统的速度，它也可能会造成错误的时序，甚至于破坏系统的功能。故应该将终端线的终端电阻降低，或是限制于无反射之下，使其电阻值匹配于传输线的特性阻抗时才能有效抑制反射。

　　在平行终端之间并入一个具有负载特性的电阻器可以降低负载阻抗，但是它却有一个缺点，就是于正电压态输出时，有较高的电流，此电流可以通过电源以及接地两端电阻的使用，予以合理的降低，此两电阻即是所谓的Thevenin等效应;虽然此一方法是很好，但是因为电阻是介于电源与接地之间，所以需要较大的电源供应电流。

　　另外一个技巧是并入电阻及电容，电容可使交流短路与直流开路，此一电路可以被参考且视为交流终端。负载终端威廉希尔官方网站 的设计可以限制第一次反射。

　　另外的一个选择方法是增加Zs使其等于Zo，并将Zs与电源相串联，当加入Zs之后，会使电源产生一个新的阻抗Zo。我们也可以考虑同时在电源以及负载端使用终端器 ，使接收到的一半信号，并降低巨大的反射。在数字电路中，此一威廉希尔官方网站 仅是被使用于连接有接收组件的线路。

　　手持式装置会格外注重在印刷电路板上的EMI设计，在大多数情况下电路板的表面安装组件产生的发射比电路板铜箔线产生的大。流过铜箔线的相同电流必须同样流过IC，保证铜箔线及其最近的参考基准面之间的面积小于从芯片接脚到电路板并返回器件的电源和接地引脚的电流回路面积，可使芯片发出较铜箔线辐射更大的能量，此外，假如两条铜箔线等长并载有相同的信号，在物理上位处高于最近实心基准面的铜箔线的辐射会较大。简单地说，距离基准面越高，辐射越高。
