基于ARM和VxWorks实现自动彩信发送的嵌入式系统

　　在arm微处理器硬件平台上，应用windriver公司的tornado集成开发环境，实现基于vxworks的自动发送彩信的嵌入式应用系统。该系统使用现有cdma网络，根据设定的参数发送彩信到特定的移动终端用户。

　　随着嵌入式应用的发展和16/32位risc处理器威廉希尔官方网站 的成熟，以及支持各种高端处理器的嵌入式操作系统的涌现和完善，嵌入式无线设备可以利用cdma网络实现许多新的应用。自动发送彩信的嵌入式系统就是这种新应用之一，在特定的条件下，系统自动发送彩信到指定的移动通信终端；该应用系统是由用户根据要求设定触发条件的自动发送彩信系统，当满足触发条件时，设备会自动控制捕获、压缩图像部件拍摄外部图像，经过模数转换、数字压缩等处理后，经处理器做mms（multimedia message service，多媒体短信服务）协议封装，封装后的数据经由手机模块发送到移动交换网络，最终转发到移动通信终端用户。

　　系统整体设计

　　● 系统主处理器

　　系统选用samsung公司的16/32位基于arm7tdmi的微处理器，其最高主频可以达到130mips，同时支持16位的thumb指令集，使用thumb指令集可以以16位的系统开销得到32位的系统性能。

　　● 系统原理框图

　　系统从逻辑上分成三部分：图像捕获和图像压缩模块用于捕获和压缩图像；mms协议处理和主控制器模块处理图像数据和任务控制；手机模块可发送彩信和接收短消息。系统原理如图1所示。

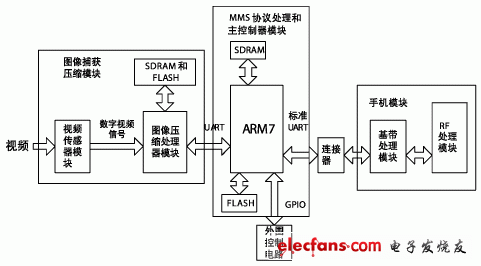

　　图1 系统原理框图

　　● 系统工作原理步骤

　　（1）系统上电启动后，手机模块读取uim信息发送无线信号寻找cdma网络，进行用户号码账户和身份验证后连接到网络；然后系统发起任务读取手机模块中的信息，确定是否有网络连接，若有网络连接则系统发起任务，等待满足触发自动发送彩信的条件。

　　（2）设备软件可以接受sms（short message service，短信服务）信息，并对之进行解析，根据解析的结果进行动作。当接收到用户的触发后，系统发起任务控制串口uart对图像捕获、压缩模块进行命令控制和拍照；拍照后发起任务对串口进行读取，接收图像捕获、压缩模块回传的图像数据。

　　（3）当接收到回传的图像数据后系统发起任务对图像数据进行mms封装，封装格式完全符合mms client端协议。

　　（4）系统发起任务使用wap协议与wap信息网关建立连接，建立连接后由系统把封装的图像数据通过标准串口uart传送给手机模块，最后系统发起任务使用at指令控制手机模块把彩色图片发送到移动交换网络，最终转发到设定的目标移动通信终端用户，从而完成了自动发送彩信的功能。
