低成本蜂窝接入点TD-LTE微微蜂窝基站测试

     1  引言
　　
　　微微蜂窝类似家庭基站（Home NodeB），是一种小型、低成本的蜂窝接入点，主要用于改善个人住所和小型企业建筑内的网络覆盖。通常，它通过类似于DSL或有线宽带的方式与运营商的核心网络直接相连；它的运行方式与基站基本相同，只不过其功率水平要比一般基站低一些，并且对其射频性能也可以略微降低。
　　
　　目前，我国将全面迈向3G时代。3G时代的全面来临，为其后续LTE威廉希尔官方网站 的市场提供了丰富的想像空间。而作为LTE威廉希尔官方网站 的时分模式TD-LTE，因其全面兼容TD-SCDMA以及能够为TD-SCDMA威廉希尔官方网站 提供非常平滑的威廉希尔官方网站 过度，引起我国通信厂商的广泛关注。作为改善最后一级覆盖的超微蜂窝与TD-LTE的结合，无疑将大大提高TD-LTE在个人住所和小型企业建筑内的覆盖，从而拥有更多可分配给客户的物理资源，大大改善用户的客户体验。
　　
　　2  TD-LTE的帧结构
　　
　　在UMTS的长期演进（LTE）中，分为频分（FDD）和时分（TDD）两种模式。TD-LTE即为其时分模式，又叫LTE-TDD；其在高层协议上与FDD完全一致，在帧结构上则充分考虑和继承了TD-SCDMA的设计思想，除了在特殊子帧处与FDD模式稍有不同外，其他子帧也保持了与FDD模式良好的兼容性。
　　
　　在LTE中的两种帧结构中，FDD使用Type 1，TDD则使用Type 2。对于TD-LTE使用的Type2帧结构，与TD-SCDMA有很多类似，它把10ms的无线帧分成两个5ms的半帧；每个半帧由5个1ms的子帧组成，包括1个特殊子帧和4个普通子帧。对于特殊子帧是由3个特殊时隙组成：DwPTS，GP和UpPTS；DwPTS是下行导频时隙，UpPTS则是上行导频时隙，GP则用于下行到上行之间的保护间隔。普通子帧则与FDD模式一样，用来传输数据信息。
　　
　　不同于LTE-FDD（依靠频率区分上下行），LTE-TDD则是在同一个频率上，依靠时间即不同的时隙来区分上下行，因而可以方便地通过调整上下行时隙配比来满足现实网络中诸多非对称业务的需求。在规范中定义了7种不同的上下行配比关系，从对下行支持较多的9：1到对上行支持较多的2：3，用户可以根据需求选择，从而实现对下载或上传业务的良好支持。
　　
　　3  TD-LTE微微蜂窝测试
　　

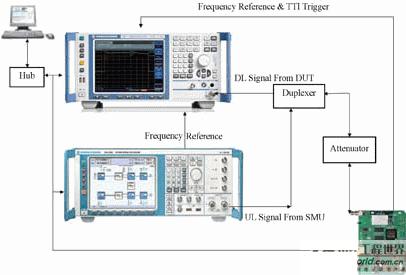

　　LTE威廉希尔官方网站 （TDD和FDD）使用了与CDMA（主要应用于第三代移动通信）的码分多址接入威廉希尔官方网站 完全不同的空中接口，其在下行采用OFDMA（正交频分复用多址接入）威廉希尔官方网站 ，在上行则使用峰均比优化的SC-FDMA（单载波频分多址接入）威廉希尔官方网站 ，给LTE设备的测试带来巨大的挑战。图1是使用罗德与施瓦茨公司的矢量信号源SMU200A和矢量信号分析仪FSQ，依照规范TS36.141进行TD-LTE微微蜂窝基站的射频测试的框图。

　　
　　图1  使用R&S公司的SMU和FSQ测试微微蜂窝示意图
　　
　　目前，由于LTE威廉希尔官方网站 还在发展中，其相应的威廉希尔官方网站 规范还没有完全冻结。在TS 36.141 V 8.2.0版本中，关于基站发射机的测试已经定义了如功率、发射信号质量（包括频率误差，矢量幅度误差EVM，不同天线间的时间对比关系，下行参考功率等）、频谱（包括占用带宽OBW，邻信道泄露比ACLR以及杂散等）和发射机互调。使用R&S的FSQ可以测试以上全部指标，此外还可以测试每个载波和每个子帧上的EVM，功率时间模板，频率平坦度，星座图，CCDF以及比特流等；这些测试功能进一步拓展了研发人员的测试广度和深度，加速了研发的进度。

对于LTE的发射机测试，与传统模式测试最大的不同在于其需要支持MIMO威廉希尔官方网站 ，与其相关的上述测试项就有不同天线间的时间对比关系测试项；其原理即为测试两个或多个天线间，在正常工作的状态下，其各自发射信号间的时间误差。使用R&S的矢量信号分析仪FSQ (或FSV)，一台仪表就可以实现该项测试（测试结果参见表1）；不仅如此，还可以测试每个天线各自的信号质量等。测试时，只需把基站的两个天线通过合路器链接到FSQ的射频口，通过FSQ内部的功能键选择得到相应的测试结果。

　　
　　TD-LTE的接收机和性能测试，矢量信号源产生相应的上行信号（SC-FDMA），通过单端接收机测试的方式来验证基站的接收情况。所谓单端即基站已知信号源所发的信号序列，在其接收解调后，自己做对比并计算出测试结果BER/BLER。对应的测试规范中定义了以下测试项：
　　
　　（1）参考灵敏度。
　　
　　（2）动态范围。
　　
　　（3）带内选择性。
　　
　　（4）邻信道选择性和窄带阻塞。
　　
　　（5）阻塞。
　　
　　（6）接收机杂散。
　　
　　（7）接收互调等。
　　
　　（8）HARQ重传和多径衰落情况下性能测试。
　　
　　（9）HARQ重传情况下上行定时调整性能测试。
　　
　　接收机杂散可以用频谱仪来测试，以上其它测试可以使用双通道矢量信号源SMU200A来实现，SMU200A可配置为双通道，一个通道产生上行TDD LTE信号，另一通道产生规范要求的干扰信号，这些干扰信号可以是单音，也可以是不同标准的矢量调制信号，可以对每个通道独立地加衰落和AWGN噪声。在性能测试中，SMU200A可以根据基站的反馈信号来实时进行上行信号重传，这是任意波形发生器所不能实现的。
　　
　　另外，MIMO（多入多出）威廉希尔官方网站 是LTE不可缺少的组成部分，LTE的高速率实现缺少不了MIMO威廉希尔官方网站 的支持，因此需要使用相应的MIMO信号来测试基站接收机性能。这时，同样可以利用双通道SMU200A内置的4个衰落模块，来测试2×2的MIMO，具体参见图2。

　　
　　图2  SMU产生2×2 MIMO测试信号
　　
　　4  结束语
　　
　　目前，有关LTE的威廉希尔官方网站 规范虽然已经大部分冻结，但是还有一些指标在不断地变化、发展中，对测试人员来说，则就需要使用能够紧跟规范的设备来测试其LTE产品，保持产品的领先性。罗德与施瓦茨公司与3GPP的关系非常密切，并是其成员之一，始终紧跟LTE的发展，推出相应的测试功能，全力支持了我国TD-SCDMA向TD-TLE的演进。
