基于CPCI总线的多网口卡设计

　　以太网(Ethernet)作为应用最广泛的局域网威廉希尔官方网站 异军突起，已经迅速走向工业自动化控制领域的前台。CPCI总线系统插槽有限，设计基于CPCI总线的多网口卡可节省空间，又可以满足状态监测及故障诊断系统要求的实时和大数据量传输。

　　1模块总体设计

　　该模块采用CPCI并行总线进行设计。图1给出该模块总体设计框图，其中，通过PCI桥扩展总线分别连接4片INTEL82551，由于INTEL82551内部已集成PCI接口，PCI桥可实现与INTEL82551之间的无缝连接。J1和J2为CPCI的接口插件。

　　2CPCI总线结构模块

　　2.1原理和结构

　　在1条PCI总线上如果连接过多的电气负载或设备，总线不能正常工作。通过在系统内另外增加1条或多条PCI总线，问题可以得到解决。在系统内扩展另1条PCI总线，唯一的方法是使用PCI-PCI(即P2P)桥进行系统扩展。P2P桥是特殊的PCI设备，可把系统中的PCI总线粘合在一起。P2P桥在系统中连接主从两条PCI总线，它作为上一级总线的一个负载，通过对PCI信号的重新驱动和仲裁，而向下可以驱动一个总线段。

　　其作用是协调2条PCI总线之间的数据传输，监视在这两条PCI总线上启动的所有交易，并决定是否将交易传送通过另一条PCI总线。当桥确定将一条总线上的交易传送到另一条总线时，桥必须充当交易总线的总线目标，以及交易的目的总线的主设备。系统设计者也可以安装多个P2P桥。

　　2.2PCI2050B简介

　　根据系统集成的特性，这里选择TI公司的PCI2050B桥接器来实现P2P桥。PCI2050B属于透明的PCI-PCI桥，在2个32位最高工作频率66MHz的PCI总线之间提供桥连接。该桥支持突发模式(burstmodetransfers)，极大增加了数据的吞吐量，桥的总线数据路径(tmstrafficpaths)独立工作。桥的主、从总线分别可以工作在3.3V或者5V的环境下，而桥的核心逻辑工作在3.3V，以减少功耗。主机软件通过内部寄存器对桥进行操作。通过内部寄存器既可以得到标准PCI的状态，也可以对主、从总线进行控制。桥的PCI配置头只能通过主PCI接口来操作。PC-I2050B带9个从总线，除了为每个从总线提供内部仲裁外，也可为系统提供外部仲裁。PCI2050B提供10个从侧时钟输出。

　　2.3PCI桥的设计

　　根据该模块总体设计框图，系统设计需要注意以下几个方面。

　　2.3.1时钟设计

　　图2为PCI2050B的时钟设计框图。

　　该时钟设计要点如下：

　　1)PCI2050B有2个独立的时钟域，主接口受主侧输入时钟P_CLK的控制，从接口受从侧输入时钟S_CLK的控制。这2个时钟相互独立，但保持同步，而且从侧的时钟频率不能高于主侧的时钟频率。P_CLK与S_CLK最大延时不得超过7ns，S_CLK不能超前P_CLK。

　　2)PCI2050B的从侧有10个时钟输出S-clkout[9：0]，其中9个时钟输出可以供给扩展的PCI槽，为保证时钟输出同步，另1个必须反馈给从侧的输入时钟S_CLK，每一个时钟只能驱动一个负载。

　　3)为了减小时钟的信号反射，输出到扩展槽的9个时钟输出必须在起始端加串联电阻匹配，匹配电阻阻值与电路板特征阻抗大小有关，对65Ω的传输线，选用50Ω串联匹配电阻。

　　4)为了减小这些时钟之间的抖动(skew)，供给扩展槽(或扩展设备)的9根时钟线(9个S_clkout)与S_CLK必须等长。所以，从S_clkout[9]输出反馈至S_CLK的时钟线长度应等于从PCI2050B的时钟输出引脚到扩展设备的时钟线的总长。本模块扩展4个网口，使用PCI2050B从侧的4个输出时钟，在PCB布线中这4根时钟线与反馈时钟线必须等长。

　　2.3.2中断设计和IDSEL映射

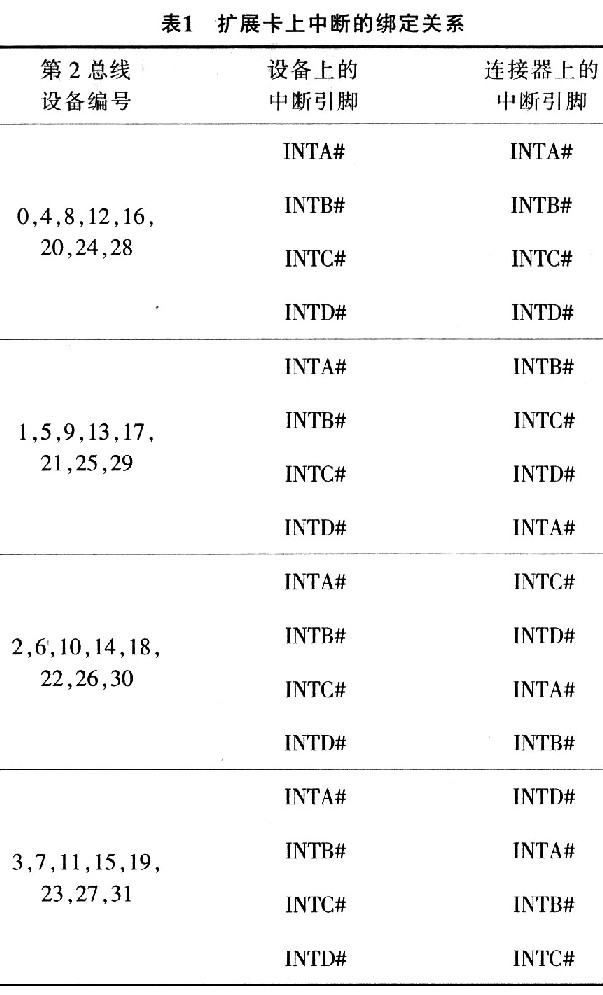

　　PCI2050B支持9个从设备，在初始化配置空间读写时，PCI2050B作为上一级PCI总线的操作对象，提供了IDSEL引脚进行器件选择，该引脚可以连接到高24位PCI总线中的任意一根。同时，为了减少地址线的容性负载，需要在该信号连线上串接一只1kΩ的电阻。本模块仅扩展一级总线，PCI2050B主侧的IDSEL引脚直接连接到CPCI插座J1的IDSEL。对于二级总线侧的PCI器件(本模块为INTEL82551)，其IDSEL引脚经过1kΩ的电阻连接到PCI2050B的S_AD31S_ADl6引脚的任意一根。来自从侧上的设备的INT线不通过桥。如果桥位于一个插入卡上，从侧设备的中断线直接接到连接器的中断引脚(INTA#～INTD#)。本模块中，PCI2050B是一个桥设备，INTEL82551的中断引脚直接连接到J1的中断引脚。所有从设备的中断线的连接与设备编号(即IDSEL线的连接)有绑定关系，对应关系如表1所示。4片INTEL8255l的IDSEL引脚分别连接到S_AD28、S-AD29、S_AD30和S_AD31，对应的设备编号为12、13、14、15，则器件的中断引脚INT#对应连接到J1的INTA#、INTB#、INTC#、INTD#。

　　2.3.3PCI2050B工作模式的选择

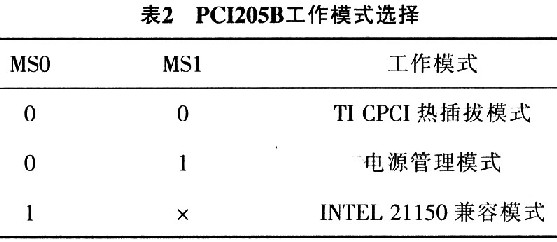

　　PCI2050B有3种工作模式可供选择：TICPCI热插拔模式、电源管理模式和INTEL21150兼容模式。选择引脚分别为MSO，MSl，模式选择定义如表2所示。

　　根据CPCI总线应用设计的需要，笔者选择了TICPCI热插拔工作模式。当PCI2050B选择TICPCI热插拔工作模式时，为了确保热插拔逻辑的正常工作，要求必须将HS_SWICH/GPI03引脚和HSENUM引脚上拉，同时，由于没有使用PCI2050B的关于GPI0引脚，且因为这些引脚在缺省条件下定义为输入脚，为了避免误触发，将这些引脚全部上拉。

　　3以太网接口

　　本网卡使用4片INTEL82551、4片EEPROM93C46和4片PE68515实现4路以太网网络接口。INTEL82551是Intel公司的一款高集成的以太网控制器，其主要功能是实现以太网帧的收发。它集成了10Base-T/lOOBase-TMAC控制器和10Base-T/100Base-TPHY控制器，支持数据的全双工或半双工传输，支持自动协商，支持10/100Mb/s传输速率，支持流控机制。

　　3.1INTEL82551与PCI桥的接口设计

　　每片INTEL82551的CPCI总线信号连接到PCI2050B的从侧，应特别注意的是信号IDSEL和INT#根据表1一一对应，否则模块插到系统槽上，系统不能正确驱动模块。其中1路器件的电路连接，如图3所示。器件的IDSEL连接到S_AD31上，则器件的中断INT#连接到J1的INTD#上。

　　3.2Intel82551与传输介质接口

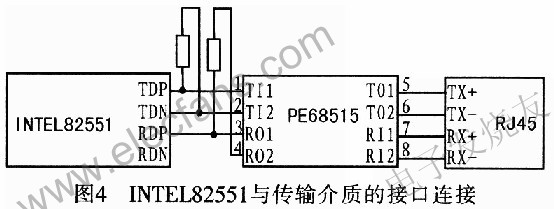

　　使用4片PE68515和4个RJ-45实现传输介质接口。每一路接口电路连接，如图4所示。

　　3.3网卡调试

　　PCB电装完后，检查各器件及其他电路是否有虚焊，网卡插于CPCI机箱插槽，在系统设备管理器中可看到模块属性，如IDSEL连接AD31，则属性为PCISLOTl(PCI总线N，设备15，功能O)(N为总线编号)。用EEUPDATE对网卡配置后，模块可正常收发数据。

　　4结束语

　　本四网口模块符合PCI2.2规范，已成功应用于3UCPCI机箱的Windows平台。根据需要可扩展为八网口的CPCI卡，此系列基于CPCI多网口卡，可广泛用于各类测试设备、有线通信等领域。
