闲话Zynq UltraScale+ MPSoC（连载2）

作者：Hello，Panda
Zynq UltraScale+ MPSoC架构
Xilinx新一代Zynq针对控制、图像和网络应用推出了差异化的产品系，这在Xilinx早期的宣传和现在已经发布的文档里已经说得很清楚了。她的产品系如图2所示。

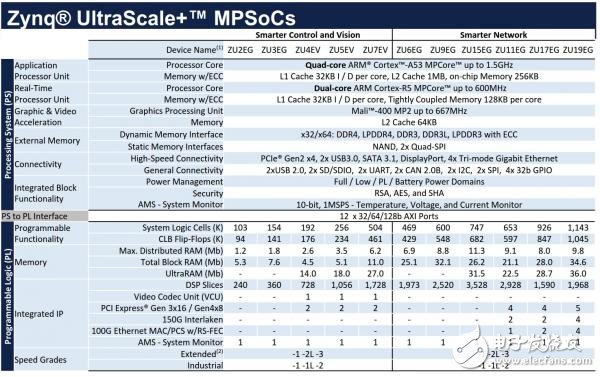

图2 产品表
从图2看到，这个系列的Zynq算是8核（或9核）异构产品：四核的ARM-CortexA53 CPU、双核的Cortex-R5 RPU、Mali-400 GPU（一个Geometry核，两个像素核）、PL逻辑以及视频编解码器Codec核。
在表2中，ZU2E、ZU3E为针对控制类应用，逻辑和Block RAM资源较少，没有Video Codec和高速收发器。ZU4E、ZU2E和ZU7E针对视频类应用，有内部的UltraRAM资源、Video Codec和GTH高速收发器。其他型号针对网络应用，除了Video Code没有外，其它高大上的东西都有，比如更高速的收发器GTY，还有150G Interlaken和100G Ethernet MAC/PCS/RS-FEC等。
熊猫君是做图像的，下面的描述都是针对图像版的Zynq UltraScale+而言的。
因为PS部分的资源是固定的，大家都一样，在后面一起说就行。PL部分因为有这三个东西，将使设计如虎添翼：
a)大量的Block RAM和Ultra RAM资源，小20Mb的内部RAM资源，对分块处理图像，那应该会带来不少的便捷；
b)Video Code：这个东西是集成在PL侧的硬核，有了它，图像压缩和解压缩都不用愁了；
c)GTH：PL端集成的GTH收发器，对SDI、DP等图像接口接入那是十分的方便，当然也可以做PCIe咯。
不多说了，熊猫君从Xilinx官方文档UG1085上截一个图来表示这个高大上通用SoC的系统级架构，也就是下面的图3啦。

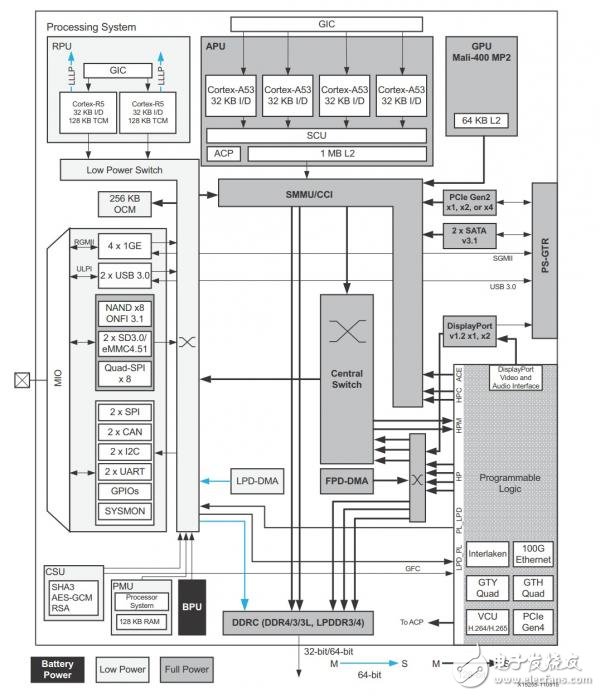

图3 Zynq UltraScale+ MPSoC系统架构图
当初刚看到这个架构的时候，可高兴坏熊猫宝宝了，一连吃了好几框竹笋才勉强压了惊。冷静之余，还让熊猫君慢慢道来。
什么16nm级工艺的先进性啊什么什么各种先进威廉希尔官方网站 的应用之类的咱不聊，那是Xilinx的事儿，咱就重点闲掰扯一下这货怎么用。目前熊猫君打算就以下几个方面入手：
（1）关于硬件设计的：
a) 电源系统和上电时序；
b) 启动加载；
c) IO资源；
d) 系统整体性能汇总（根据Xilinx提供的官方资料整理）。
（2）内部互联结构
可不要小看了这一部分，这是SoC的核心内容，所以单独拿出来。
（3）关于软件设计的
好吧，熊猫君也没有拿到试用版的开发套件，只能根据自己的认识+官方文档聊聊了。
