Zedboard评测及演示

Zedboard是第一款面向开源社区的Zynq-7000系列开发板，而Zynq-7000系列FPGA，也称为完全可编程（All Programable）SoC，是Xilinx一个有重大意义的产品系列。在FPGA里集成高性能的处理器内核一直是众多FPGA厂商以及客户的需求，Zynq-7000的面世标志着Xilinx在SoC集成度上的一个突破，实现了双核Cortex-A9 MPcore和最新的28nm 7系列可编程逻辑的紧密集成。

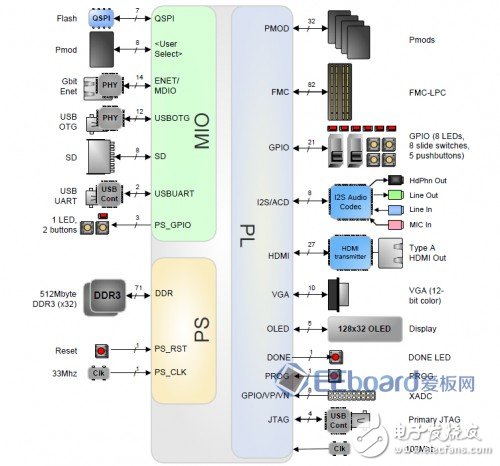

Zedboard的一个简单框图，板上的外围功能都是围绕Zynq芯片Zynq芯片的配置因为是最新的芯片和开发套件，资料还是比较少的，而且基本都是大部头的英文。要用FPGA进行开发，首先要了解FPGA的配置过程。传统的SRAM型FPGA都是通过JTAG接口、外置非易失性存储器（PROM、FLASH）或者外部处理器一次性将程序下载到FPGA中配置。而Zynq芯片则不同，其内部集成了处理器硬核和可编程逻辑，所以它的配置启动是分阶段的。

Stage 0：bootROM过程，Zynq芯片PS部分有片上ROM和RAM，在芯片上电或者复位后，其中一个处理器会执行片上ROM的代码进行初始化，判断启动设备（boot device），将启动设备上的FSBL（first boot loader）代码拷贝到片上RAM内。

Stage 1：启动设备包括SPI FLASH、SD和JTAG，FSBL代码是用户自己定制的，拷贝到片上RAM后执行。包括初始化PS部分配置、配置PL部分逻辑、加载和执行SSBL（second boot loader）或应用程序。

Stage 2：上一阶段后硬件已经配置完成。这一阶段是可选的，完成Linux系统启动过程（U-BOOT）。

通过Zynq芯片的启动过程可以看到上电或者复位后片内处理器首先启动，然后根据MODE引脚判断启动方式，Zedboard的启动可以通过Quad-SPI FLASH、SD卡或者JTAG接口，如下表： 管脚MIO6MIO5MIO4MIO3MIO2跳线JP11JP10JP9JP8JP7JTAG ModeCascade JTAG    0Independent JTAG    1Boot DeviceJTAG 000 Quad-SPI 100 SD card 110 PLL ModePLL used0    PLL bypass1

接通Zedboard电源，程序启动，因为是一个非常简单程序，所以启动配置过程非常快，蓝色LED（LD12）变亮说明Zynq芯片配置完成，程序执行后按照（10101010）逻辑点亮用户LED。

上图看到跳线J6必须短接，MODE跳线选择SD启动。

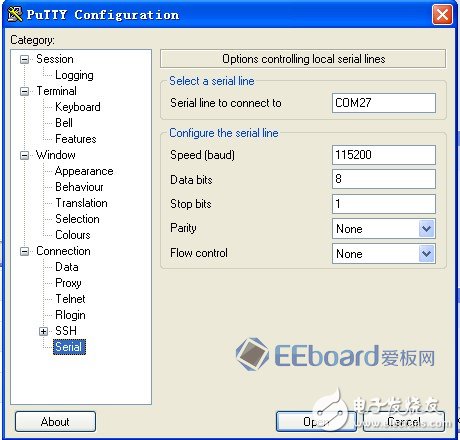

用putty来监视串口，串口参数设为波特率115200、数据位8、停止位1、校验无。准备好以后，可以接通电源，从SD卡启动过程可以分为：

上电后，片上ROM程序执行，初始化后判断从SD卡启动。

从SD卡拷贝FSBL到片上RAM执行，FSBL配置FPGA，蓝色LED（LD12）变亮说明配置完成。

从SD读取SSBL，开始Uboot过程（启动Linux），启动过程中VGA输出了一个Demo演示图像。

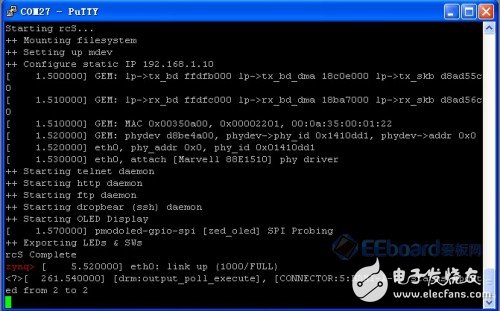

串口监视程序会显示Linux启动过程（需要上电前打开putty窗口），启动完成后，板上OLED会显示一个Digilent demo图像。

Linux系统启动后，现在可以上面做一些演示的实验以体验下Zynq芯片的应用。1）控制GPIO在/usr/bin目录下有一些脚本文件用来控制或读取一些外设的状态。脚本read_sw用来读取板上8个开关的状态，在命令行输入read_sw会显示输出开关的状态值（16位进制和10进制）。
