针对相位差歪曲讯号补偿 - PXI+FPGA效能升级　802.11ac测试效率大跃进

　　如图7所示，WLAN分析工具组也可针对产生器或待测装置所造成的相位歪曲提供补偿功能。如果调变方式有大量的点，例如256QAM，那么补偿相位差歪曲即可发挥最佳效能。图8则为256QAM星座图（放大其中四个讯号）显示出相位差歪曲的补偿效应。

　　图7 具有相位差歪曲的讯号

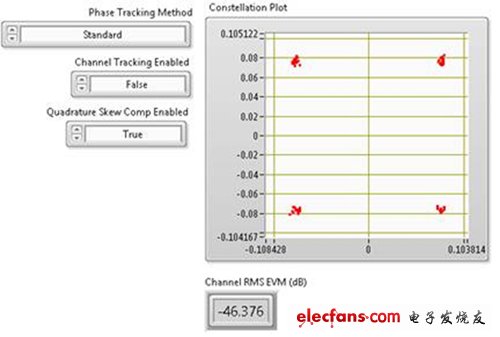

　　图8 256QAM星座图显示出相位差歪曲的补偿效应

　　讯号中插入减损观察装置反应

　　WLAN生产工具组可让使用者在所产生的讯号中插入减损，并且观察待测装置的反应。有了WLAN产生工具组即可加入载波频率偏移、取样时脉偏移、IQ减损与载波杂讯比等减损。

　　依频数选择频谱遮罩进行80MHz测试

　　如图9所示，由于802.11ac规定须进行80MHz频谱遮罩测试，并可额外选择80+80MHz与160MHz频谱遮罩测试，因此80MHz区段必须是邻近或非邻近（不同频带中）的区段。

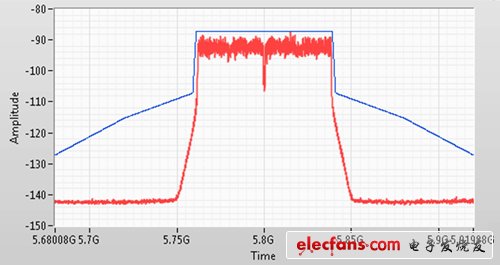

　　图9 80 MHz 802.11ac 讯号的频谱遮罩量测

　　工程师可使用两个同步化的产生器或分析器，以产生并撷取80+80讯号。如图10所示，若两个区段属于不同频段，那么一般的80MHz频谱遮罩即适用于各区段；但如果两个区段属于同频段且为邻近区段，这时便适用重叠频谱遮罩。

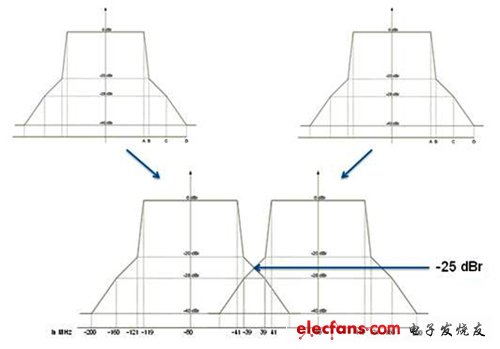

　　图10 两个同步化产生器或分析器可产生并撷取80+80讯号

　　兼顾品质与效率　PXI仪器获市场青睐

　　每位测试工程师都面临了缩短测试时间的挑战。在特性环境中，工程师必须持续测试新产品的稳定度；至于在生产环境中，测试工程师须尽可能测试多种参数，且速度也要越快越好。

　　PXI平台同时针对仪器与所採用的处理器提供模组化功能。对测试工程师而言，加快测试速度的最好方式就是使用最新、最快的处理器。在传统的箱型仪器上升级处理器非常麻烦，工程师也只能仰赖仪器供应商提供最新的处理器。反观，採用PXI系统，工程师即可购买高效能电脑来执行所有处理作业。

　　有了开放编程的FPGA元件，工程师可藉由开放式架构来客製化仪器，进而启用复杂的触发解决方案，甚至是在该仪器上实作通道模拟也没问题。相信以模组化硬体为基础，并透过软体进行定义与设计，可提供所需的高效能测试系统。藉此灵活的架构，全新的向量讯号收发器可针对多种RF应用加以设定，包含无线连线与通道模拟，还能因应未来需求随时扩充。
