数字信号在不同时钟域间同步电路的设计

　　随着系统应用需求的不断增多和集成电路威廉希尔官方网站 的快速发展，大规模数字电路中常包含多个时钟域，设计中不可避免地要完成数字信号在不同时钟域间的传递，这时，如何保持系统的稳定，顺利完成控制信号和数据通路的传输就变得至关重要，这也是电路设计中最为棘手的问题之一。如果不采取一定的措施，控制信号和数据通路的接收方极易产生亚稳态信号，从而造成电路的同步出错。本文讨论了控制信号和数据通路的同步，提出了解决方案。

　　1 控制信号的同步威廉希尔官方网站

　　控制信号的同步分从快时钟域到慢时钟域、从慢时钟域到快时钟域的转换和异步输入控制信号的同步三种情况。分别采用直接锁存法和锁存反馈法来实现。

　　1.1 直接锁存法

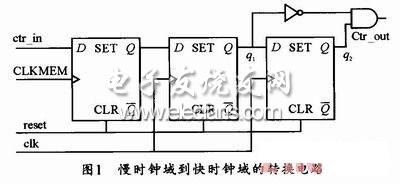

　　控制信号从慢时钟域到快时钟域转换时，由于控制信号的有效宽度为慢时钟域周期，需要做特殊处理，保证跨时钟域后有效宽度为一个快时钟周期，否则信号转换到快时钟域后可能被误解释为连续的多个控制信号。同步电路如图1所示，在快时钟域对控制信号进行两级锁存，由于第二和第三个触发器的输出延迟一个快时钟周期，将它们做一个逻辑运算，就可以得到有效一个快时钟周期的控制信号。

　　1.2 锁存反馈法

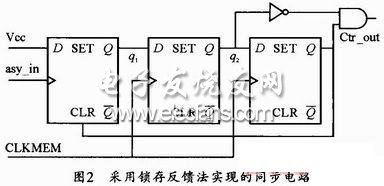

　　锁定反馈法主要解决信号从快时钟域向慢时钟域过渡时，如果信号宽度不满一个慢时钟周期，慢时钟可无法对信号进行正确采样的问题，也可用于处理异步输入信号的同步。如图2所示，同步装置由三级触发器组成，第一级触发器，数据输入端为电源，时钟输入端为控制信号，随后两级触发器由接收方时钟触发。发送方时钟域的控制信号到达后，第一级触发器的输出为高电平，在接收方时钟域对信号进行两级锁存后，若第三级触发器输出为高电平，就将第一级触发器清零。由于二三级触发器的输出延迟一个慢时钟周期，将它们做一个逻辑运算，就可以得到有效一个接收方时钟周期的控制信号。

　　图1、图2所示的电路，在接收方的时钟域采用两级触发器，大大增加了同步器的平均失效时间MTF(mean time to failure)，MTF的有关计算公式在文献中给出。计算表明，对于大多数的应用，两级锁存器同步失效的概率很小，足以消除可能出现的亚稳态情况。

　　2 数据通路的同步

　　数据在不同时钟域之间的传递，一般不采用上述的同步器，因为多位数据的同时变化会使同步器的采样错误率大大增加。本文采用异步FIFO实现数据通路的同步。
