一款可3 段调节亮度/色温的 LED 线性恒流控制芯片

电源驱动   芯片

电源驱动芯片SM2213ES分段调光替换长运通CYT3000方案分段调亮度色温恒流控制ICSM2213ES 是一款可 3 段调节亮度/色温的 LED 线性恒流控制芯片。适用于 200Vac~240Vac 或 110Vac~130Vac 输入电压。

当SM2213ES 在3 段调节亮度应用中，可根据开启关闭电源开关， 依次改变输出电流的大小，从而改变 LED 灯的亮度，调节亮度比例可以通过外接 REXT 电阻进行调整。

当SM2213ES 在3 段调节色温应用中，可根据开启关闭电源开关， 依次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替亮灭以实现调节色温的目的，调节外接REXT 电阻可对输出功率进行调节。

恒流控制ICSM2213ES本司专利的恒流控制威廉希尔官方网站

a)OUT1、OUT2 端口输出电流外置可调，最大电流可达 100mA
b)芯片间输出电流偏差<±4%

输入电压：120Vac/220Vac
高 PF 方案，PF>0.9
无频闪方案，PF>0.5
可实现 3 段调节亮度，调节比例可外部设置
调光比例：100%--50%--X%或
X%--50%--100%
可实现 3 段调节色温，输出功率可外部设置
调色状态：A--0.5A+0.5B--B
支持快速开关切换
具有过温调节功能
封装形式：ESOP8

应用领域
LED 恒流驱动
T5/T8 系列 LED 日光灯管
LED 球泡灯，LED 吸顶灯

恒流控制ICSM2213ES：
注 1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。在极限参数范围内容工作，器件功能正常， 但并不完全保证满足个别性能指标。

注 2：RθJA 在 TA=25°C 自然对流下根据 JEDEC JESD51 热测量标准在单层导热试验板上测量。

注 3：温度升高最大功耗一定会减小，这也是由 TJMAX，RθJA 和环境温度 TA 所决定的。最大允许功耗为 PD = (TJMAX-TA)/ RθJA 或是极限范围给出的数值中比较低的那个值。

注 4：电气工作参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。

注 5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分析保证。

注 6：电流负温度补偿起始点为芯片内部设定温度 145°C。

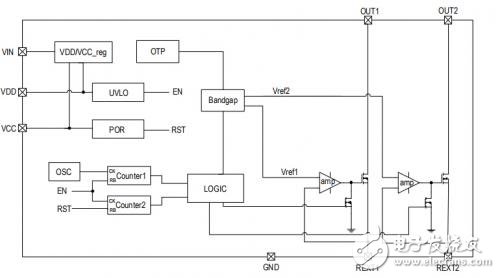

恒流控制ICSM2213ES是一款可分段调光/调色温的 LED 线性恒流控制芯片。当SM2213ES 在分段调节亮度应用中，可根据开启关闭电源开关，依次改变输出电流的大小，从而改变 LED 灯的亮度，可通过外接 REXT 电阻进行调整，从而改变灯的亮度比例。当 SM2213ES 在分段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替亮灭以实现调节色温的目的，可通过调节外接 REXT 电阻可对系统输出功率进行调节。

恒流控制ICSM2213ES系统开关切换和复位时间描述SM2213ES 系统方案的开关切换时间由芯片 VDD 端口控制，电容取值大小与切换时间关系曲线如下图 3，建议取值 1uF，电容耐压值 16V。

SM2213ES 系统方案的复位时间由芯片 VCC 端口控制，电容取值大小与复位时间关系曲线如下图 4，建议取值10uF，电容耐压值 16V。
