cd4011水位控制器原理

　　本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。该控制电路只用一只四组双输入与非门集成电路（CD4011），因而控制电路简单，结构紧凑而经济。供电电路采用12V直流电源，功耗非常小。

　　控制器电路如图1所示。指示器电路如图2所示。

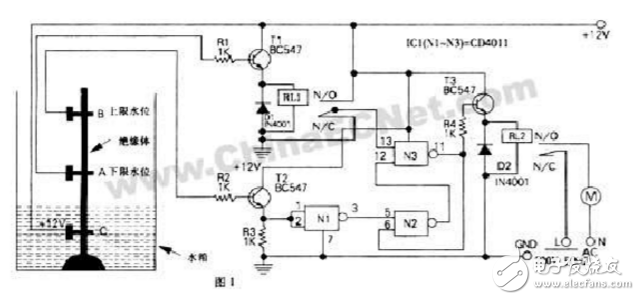

　　图1是控制器电路图，在水箱中有两只检测探头“A”和“B”，其中“A”是下限水位探头，“B”是上限水位探头，12V直流电源接到探头“C”，它是水箱中储存水的最低水位。

　　下限水位探头“A”连接到晶体管T1（BC547）的基极，其集电极连到12V电源，发射极连到继电器RL1，继电器RL l接入与非门N3第○13脚。同样，上限水位探头“B”接到晶体管T2的基极（BC547），其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚，与非门N2的输出第④脚和与非门N3的第○12脚相连，N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器RL2用来驱动电动机M。

　　当水箱向水位在探头A以下，晶体管T1与T2均不导通，N3输出高电平，晶体管T3导通，使继电器RL2有电流通过而动作，因而电动机工作，开始将水抽入水箱。当水箱的水位在探头A以上、探头B以下时，水箱中的水给晶体管T1提供了基极电压，使T1导通，继电器RLl得电吸合N3第○13 脚为高电平，由于晶体管T2并无基极电压，而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。当水箱的水位超过上限水位B时，晶体管T1仍得到基极电压，继电器RLl吸合。N3第○13脚仍为高电平，同时，水箱中的水也给晶体管T2提供基极电压使其导通，Nl第①、②脚输入端为高电平，第②脚输出端为低电平，N2第③脚输出端为高电平，N3第○11脚第终输出低电平，使T3截止，电动机停止抽水。

　　若水位下降低于探头B但高于探头A，水箱中的水依然供给晶体管T1的基极电压，继电器RLl继续吸合，使N3第○13脚仍为高电平，但晶体管T2不导通，N1第①、②脚输入端为低电平，其第③脚输出端为高电平，N2第⑥脚为低电平，则N2第④脚输出为高电平，最终N3第○11脚输出端继续保持低电平，电动机仍停止工作。若水位降到探头A以下，晶体管T1与T2均不导通，与非门N3输出高电平，驱动继电器RL2，电动机又开始将水抽入水箱。

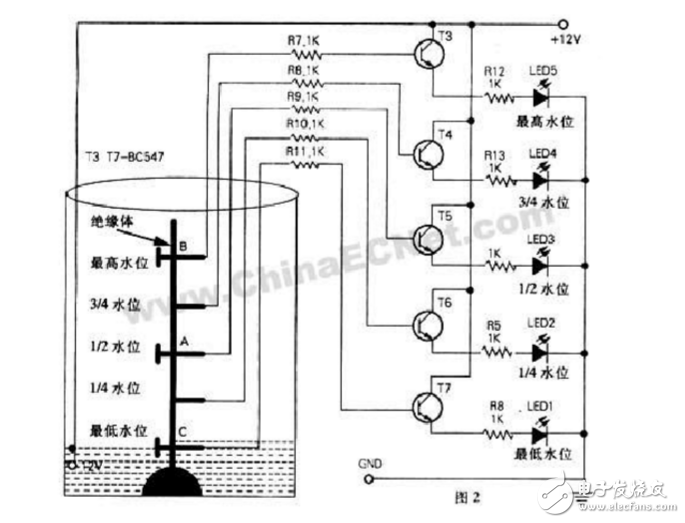

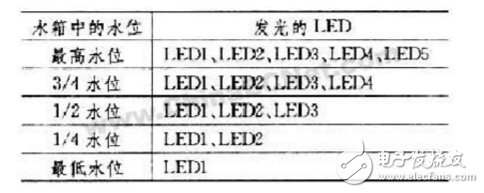

　　图2为指示器／监控器电路图，共有五个发光二极管，如果发光二极管全部亮，表示水箱中的水已充满。12V电源送到水箱底部的水中，晶体管（T3～T7）只要得到基极电压，就会导通并点亮相应的发光二极管（LED5~LEDl）。当水箱中的水到达最低水位C时，晶体管T7导通，LEDl点亮；当水位上升到水箱的1／4时，晶体管T6导通，LEDl与LED2点亮；当水位升到水箱的一半时，晶体管T5导通，则LEDl、LED2和LED3点亮；当水位升到水箱的3／4时，晶体管T4导通，则LEDl～LED4均点亮；当水箱的水充满，晶体管T3导通，五个发光二极管全亮。因此从发光二极管点亮的状态，就能知道水箱中的水位发光二极管与水箱中的水位对应关系如附表所示。发光二极管应安装在容易监视的位置。

　　改变探头A和B的高度可调节水位，但应注意调整螺丝A、B和C，其它水位探头 之间必须绝缘，从而避免短路。
