基于MSP430F设计的超低功耗电子温度计方案

　　1 元器件选择

　　本系统的温度传感器可选用热敏电阻。在10～30℃的测量范围内，该器件的阻值随温度变化比较大，电路简单，功耗低，安装尺寸小，同时其价格也很 低，但其热敏电阻精度、重复性、可靠性相对稍差，因此，这种传感器对于检测在1℃以下，特别是分辨率要求更高的温度信号不太适用。

　　显示部分可以采用笔段式LCD液晶显示。特别是黑白笔段式液晶显示器的功耗极低，美观适中，价格低廉，而且驱动芯片可选择性强。为此，本设计选用了威廉希尔官方网站 成熟、功耗较低、性能稳定、价格低廉的通用性LCD驱动器HT1621。

　　作为整个系统的核心部件，单片机的选择至关重要。通过比较多家单片机芯片，最终选定了TI公司的MSP430系列控制器，该系列控制器功耗极低，性能强大，成本也较低。

　　2 MSP430F单片机的主要特点

　　MSP430F系列是美国TI公司生产的一种超低功耗的FLASH控制器，该器件有“绿色”控制器（GREEN Mcu）之称，其威廉希尔官方网站 特征代表了单片机的发展方向。MSP430的片内存储器该器件单元是能耗非常低的单元，消耗功率仅为其它闪速微控制器的五分之一。 MSP430F同其它控制器相比，既可缩小线路板空间，又可降低系统成本。

　　MSP430F系列器件集成了超低功率闪存、高性能interwetten与威廉的赔率体系 电路和一个16位精简指令集（RISC）CPU，且指令周期短，大部分指令可在一个指令周期 内完成。该器件的工作电流极小，并且超低功耗，关断状态下的电流仅为0.1μA，待机电流为0.8μA，常规模式下的（250μA/1MIPS@3V）， 端口漏电流不足50 nA，并可零功耗掉电复位（BOR）。另外，该芯片属低电器件，仅需1.8～3.6V电压供电，因而可有效降低系统功耗。由于其具有超低功耗的数控振荡器 威廉希尔官方网站 ，因而可以实现频率调节和无晶振运行。其6μs的快速启动时间可以延长待机时间并使启动更加迅速，同时也降低了电池的功耗。MSP430系列芯片的片 内资源丰富，I/O端口功能强大且十分灵活，所有的I/O位均可单独配置，每一根口线分别对应输入、输出、方向和功能选择等多个寄存器里的一位。因此，其 温度模拟控制可以采用带隔离的低电压控制方式。

　　3 超低功耗电子温度计硬件设计

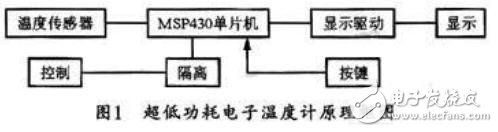

　　图1所示是本超低功耗电子温度计的硬件原理框图。下面给出其它单元电路的设计方案。

　　3.1温度采集转换电路

　　利用MSP430来测量电阻，就可以通过斜率威廉希尔官方网站 而不使用A/D转换电路，处理起来简单易行。对于这种威廉希尔官方网站 ，可以使用MSP430系列芯片上的比较器和时钟来完成斜率的A/D转换。

　　本系统的具体温度测量是应用电容充放电把被测电阻值转换成时间，再利用MSP430内部的捕获比较寄存器准确捕捉时间，从而测量出热敏电阻的阻值，以间接获得温度值。其温度检测电路结构如图2所示。

　　图中，Rref是参考电阻，用于定标，Rsens是被测电阻。

　　系统工作时首先令MSP430接Rref的口置位，然后输出高电平Vcc并通过标准电阻对电容定时充电，定时时间到后，端口复位，使电容放电，放电 过程一直持续到电容上的电压降到充电端口为“0”电平的上限为止，截止时刻由Timer_a内部的捕捉器通过捕捉入口CA0准确地捕捉。这一段放电时间可 标记为Tref。然后，对P2.1施以同样的操作，以获得电容通过被测电阻放电的时间Tsens。最后比较Tref和Tsens，并由下式计算出被测电阻 值：

　　Rsens=RrefTmeas/Tref

　　式中，Rsens为被测热敏电阻，Tsens为被测组件放电时间，Tref为参考组件放电时间，Rref为参考精密电阻。

　　由上式可以看出，只要电压和电容的值在测量中保持稳定，电压和电容的具体取值便不再重要，这是因为在比例测量原理中，这些因素在计算过程中已被消 除。因此，尽管仪表的供电电池的电压具有离散性，并且该电压会随着时间的推移逐渐减小，但是，由于被测电阻值的测量与电源电压值的大小毫无关系，所以该测 量方法具有电源电压自补偿特性。

　　3.2 LCD液晶驱动显示电路

　　LCD显示电路可采用HT1621驱动，HT1621是128点内存映象和多功能的LCD驱动器。HT1621的软件配置特性使它适用于多种LCD 应用场合，包括LCD模块和显示子系统。用于连接主控制器和HT1621的管脚只有4或5条。此外，HT1621还有一个节电命令用于降低系统功耗。

　　用此LCD液晶驱动器可驱动4路公共端、1/3偏压比的4位液晶板。此驱动电路还具有待机功能。当系统进入待机模式后，驱动芯片和液晶板的总耗电量小于1μA（几乎为零）。
