基于DDS芯片的全数控函数信号发生器的设计与实现

　　0 引言

　　信号源是电子产品测量与调试、部队设备威廉希尔官方网站 保障等领域的基本电子设备。随着科学威廉希尔官方网站 的发展和测量威廉希尔官方网站 的进步，普通的信号发生器已无法满足目前日益发展的电子威廉希尔官方网站 领域的生产调试需要。而DDS威廉希尔官方网站 是一种新兴的直接数字频率合成威廉希尔官方网站 ，具有频率分辨率高、频率切换速度快、切换相位连续、输出信号相位噪声低、可编程、全数字化易于集成、体积小、重量轻等优点，因而在雷达及通信等领域具有广泛的应用前景。

　　1系统设计方案

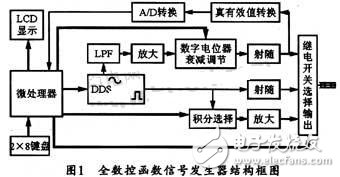

　　本文提出的采用DDS作为信号发生核心器件的全数控函数信号发生器设计方案，根据输出信号波形类型可设置、输出信号幅度和频率可数控、输出频率宽等要求，选用了美国A／D公司的AD9850芯片，并通过单片机程序控制和处理AD9850的32位频率控制字，再经放大后加至以数字电位器为核心的数字衰减网络，从而实现了信号幅度、频率、类型以及输出等选项的全数字控制。该函数信号发生器的结构如图1所示。

　　本系统主要由单片机、DDS直接频率信号合成器、数字衰减电路、真有效值转换模块、A／D转换模块、数字积分选择电路等部分组成。

　　2 DDS的基本原理

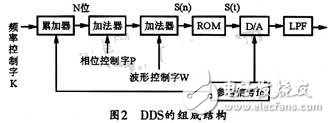

　　直接数字频率合成器（Derect Digital Synthesizer）是从相位概念出发直接合成所需波形的一种频率合成威廉希尔官方网站 。一个直接数字频率合成器通常由相位累加器、加法器、波形存储ROM、 D／A转换器和低通滤波器（LPF）组成。DDS的组成结构如图2所示。其中，K为频率控制字（也叫相位增量），P为相位控制字，W为波形控制字，fc为参考时钟频率，N为相位累加器的字长，D为ROM数据位及D／A转换器的字长。相位累加器在时钟fc的控制下以步长K累加，输出的N位二进制码与相位控制字P、波形控制字W相加后作为波形ROM的地址来对波形ROM进行寻址，波形ROM输出的D位幅度码S（n）经D／A转换变成阶梯波S（t）后，再经过低通滤波器平滑，就可以得到合成的信号波形。由于合成的信号波形取决于波形ROM中存放的幅度码，因此，用DDS可以合成任意波形。
