如果您观察周围,就会发现日常生活中计量设备无处不在。我说的是家里安装的所有电表、燃气表、水表以及计热表,更别提加油站和购物中心的流量表、秤和注册系统了。目前生产的计费设备由微控制器进行电子控制。
在微控制器控制的典型计量应用中,计费数据的准确性首先取决于模数转换器的精度(A/D)、采样频率和足够的计量计算动态范围。另外,它还取决于软件的可靠性,所以必须关注软件对金融交易的影响。因此,半导体公司的目标是,开发的微控制器不仅能满足测量精度、计算吞吐量和能源消耗等基本威廉希尔官方网站 要求,而且还具有足够的灵活性,可以提供将“合法”计量从应用的其他部分隔离的选项。
2013年10月,飞思卡尔推出了一个采用ARM® Cortex®-M0+内核的全新微控制器系列 — Kinetis® M。除了许多高分辨率的模拟外设、数字定时器、通信接口和带独立电源和温度补偿的实时时钟外,这些微控制器还配备了硬件,控制接入存储器、外设和集成在芯片上的I/O端口。
特性

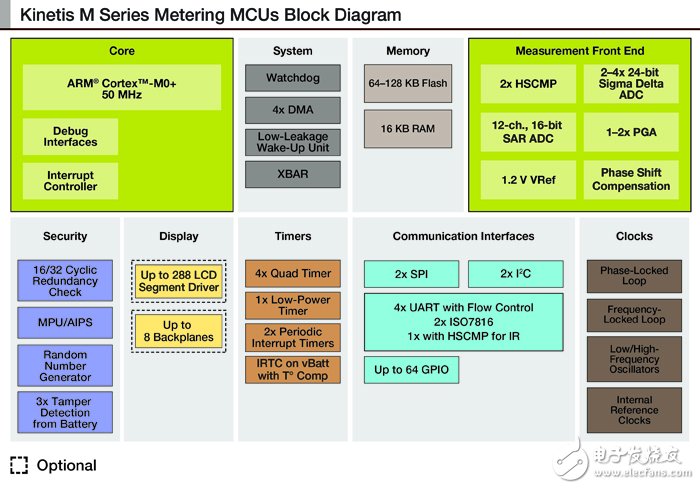

图1显示了Kinetis M微控制器框图。
图 1 – 框图
从上图可以清楚看出,除了32位ARM Cortex-M0+外,微控制器还提供四个独立的24位A/D转换器(SD ADC),内置可编程的放大器(PGA),转换速度可达100 ksps。转换器设计,再加上作原理(二阶Sigma-Delta调制器),支持在所有通道同时或采用精确定义的延迟来测量双极模拟信号,范围从几微伏到一伏。
包含的其他模拟模块是两个高速模拟比较器(HSCMP),拥有可编程的磁滞5-30 MV,一个12通道的16位SAR A/D转换器,以及一个拥有精确的1.2 V电压参考,温度系数为33 ppm/°C。设计该参考电压的目的不仅是适用于提到的所有模拟模块,而且通过一个内部放大器缓冲,它还可以用作板卡上其他电路的电压参考源。但是,如果内部参考电压的参数不够的话,微控制器的模拟模块可以由外部1.2 V参考电压供电。
飞思卡尔的目标是设计非常适合计量应用的可编程器件。因此,该Kinetis M微控制器系列不仅包括Kinetis家族的标准模块,还包括其他产品线的典型模块。例如,互连矩阵中的内部信号、器件的输入和输出(XBAR)和四通道定时器(Quad Timer)是通常用于数字信号控制器(DSC)中的模块。这些模块允许应用开发人员更精密地连接内部外设,定义被测样品之间的时间序列,还提供监测内部外设工作的选项。片上外设和I/O引脚连接XBAR模块如图2所示。
图 2 – XBAR 信号和连接
