单片机学习知识点全攻略（完结篇）

　　导语：本期是本次单片机学习知识点的最终回，我们会列出前三回一起方便读者回顾学习。本次主要知识点为单片机串口通信、接口和实际案例实践——单片机音乐程序设计的学习。单片机对于初学者来说确实很难理解，不少学过单片机的同学或电子爱好者，甚至在毕业时仍旧是一无所获。基于此，电子发烧友网将整合《单片机学习知识点全攻略》，共分为四个系列，以飨读者，敬请期待！此系列对于业内电子工程师也有收藏和参考价值。

　　参阅相关系列

　　单片机学习知识点全攻略（一）

　　单片机学习知识点全攻略（二）

    单片机学习知识点全攻略（三）


　　系列四

　　22：单片机串行口通信程序设计

　　23：LED数码管静态显示接口与编

　　24：动态扫描显示接口电路及程序

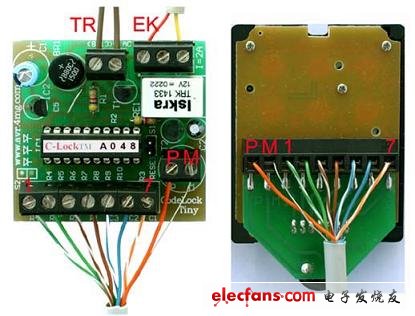

　　25：单片机键盘接口程序设计

　　26：单片机矩阵式键盘接口威廉希尔官方网站 及

　　27：关于单片机的一些基本概念

　　28：实际案例实践——单片机音乐程序设计

　　22、单片机串行口通信程序设计

　　1．串行口方式0应用编程 8051单片机串行口方式0为移位寄存器方式，外接一个串入并出的移位寄存器，就能扩展一个并行口。

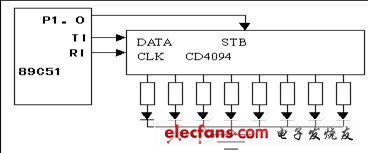

　　《单片机串行口通信程序设计硬件连接图》

　　例：用8051单片机串行口外接CD4094扩展8位并行输出口，如图所示，8位并行口的各位都接一个发光二极管，要求发光管呈流水灯状态。 串行口方式0的数据传送可采用中断方式，也可采用查询方式，无论哪种方式，都要借助于TI或RI标志。串行发送时，能靠TI置位（发完一帧数据后）引起中断申请，在中断服务程序中发送下一帧数据，或者通过查询TI的状态，只要TI为0就继续查询，TI为1就结束查询，发送下一帧数据。在串行接收时，则由RI引起中断或对RI查询来确定何时接收下一帧数据。无论采用什么方式，在开始通信之前，都要先对控制寄存器SCON进行初始化。在方式0中将，将00H送SCON就能了。

　　-----------------单片机串行口通信程序设计列子--------------------------

　　ORG 2000H

　　START： MOV SCON，#00H ;置串行口工作方式0

　　MOV A，#80H ;最高位灯先亮

　　CLR P1.0 ;关闭并行输出（避象传输过程中，各LED的“暗红”现象）

　　OUT0： MOV SBUF，A ;开始串行输出

　　OUT1： JNB TI，OUT1 ;输出完否

　　CLR TI ;完了，清TI标志，以备下次发送

　　SETB P1.0 ;打开并行口输出

　　ACALL DELAY ;延时一段时间

　　RR A ;循环右移

　　CLR P1.0 ;关闭并行输出

　　JMP OUT0 ;循环

　　说明：DELAY延时子程序能用前面我们讲P1口流水灯时用的延时子程序，这里就不给出了。

　　二、串行口异步通信

　　org 0000H

　　AJMP START

　　ORG 30H

　　START：

　　mov SP，#5fh ;

　　mov TMOD，#20h ;T1： 工作模式2

　　mov PCON，#80h ;SMOD=1

　　mov TH1，#0FDH ;初始化波特率（参见表）

　　mov SCON，#50h ;Standard UART settings

　　MOV R0，#0AAH ;准备送出的数

　　SETB REN ;允许接收

　　SETB TR1 ;T1开始工作

　　WAIT：

　　MOV A，R0

　　CPL A

　　MOV R0，A

　　MOV SBUF，A

　　LCALL DELAY

　　JBC TI，WAIT1 ;如果TI等于1，则清TI并转WAIT1

　　AJMP WAIT

　　WAIT1： JBC RI，READ ;如果RI等于1，则清RI并转READ

　　AJMP WAIT1

　　READ：

　　MOV A，SBUF ;将取得的数送P1口

　　MOV P1，A

　　LJMP WAIT

　　DELAY： ;延时子程序

　　MOV R7，#0ffH

　　DJNZ R7，$

　　RET

　　END

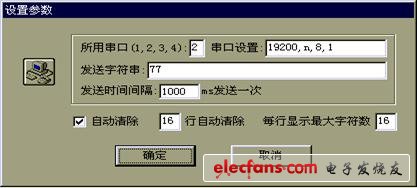

　　将程序编译通过，写入芯片，插入实验板，用通读电缆将实验板与主机的串行口相连就能实验了。上面的程序功能很简单，就是每隔一段时间向主机轮流送数55H和AAH，并把主机送去的数送到P1口。能在PC端用串行口精灵来做实验。串行口精灵在我主页上有下载。运行串行口精灵后，按主界面上的“设置参数”按钮进入“设置参数”对话框，按下面的参数进行设置。注意，我的机器上用的是串行口2，如果你不是串行口2，请自行更改串行口的设置。

　　设置完后，按确定返回主界面，注意右边有一个下拉列表，应当选中“按16进制”。然后按“开始发送”、“开始接收”就能了。按此设置，实验板上应当有两只灯亮，6只灯灭。大家能自行更改设置参数中的发送字符如55，00，FF等等，观察灯的亮灭，并分析原因，也能在主界面上更改下拉列表中的“按16进制”为“按10进制”或“按ASCII字符”来观察现象，并仔细分析。这对于大家理解16进制、10进制、ASCII字符也是很有好处的。程序本身很简单，又有注释，这里就不详加说明了。

　　三、上述程序的中断版本

　　org 0000H

　　AJMP START

　　org 0023h

　　AJMP SERIAL ;

　　ORG 30H

　　START：

　　mov SP，#5fh ;

　　mov TMOD，#20h ;T1： 工作模式2

　　mov PCON，#80h ;SMOD=1

　　mov TH1，#0FDH ;初始化波特率（参见表）

　　mov SCON，#50h ;Standard UART settings

　　MOV R0，#0AAH ;准备送出的数

　　SETB REN ;允许接收

　　SETB TR1 ;T1开始工作

　　SETB EA ;开总中断

　　SETB ES ;开串行口中断

　　SJMP $

　　SERIAL：

　　MOV A，SBUF

　　MOV P1，A

　　CLR RI

　　RETI

　　END

　　本程序没有写入发送程序，大家能自行添加。
