ARM7实现指纹考勤系统硬件设计

生物识别威廉希尔官方网站 依靠其鉴别的唯一性和可靠性，经过近十年的发展，应用已经越来越广泛和成熟，目前指纹识别威廉希尔官方网站 已趋向民用市场普及，指纹考勤机就是其主要的应用之一。

　　引言

　　目前指纹识别威廉希尔官方网站 已趋向民用市场普及，指纹考勤机就是其主要的应用之一。笔者采用功能强大的S33C44B0X处理器设计了一款指纹考勤机，在功能、接口、价格等方面都有着极大的优势。

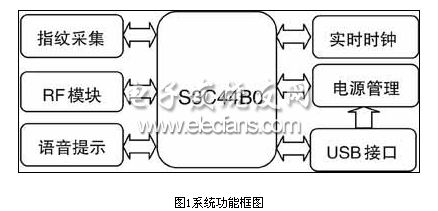

　　所设计的考勤机具有指纹采集和刷卡采集两大基本功能。指纹采集部分采用CMOS光学传感器。刷卡采集相应的射频模块，它可以通过串口的方式与CPU通信。考勤机和上位机的通讯则采用通用的interwetten与威廉的赔率体系 USB接口，有效地达到了即保证低成本又方便用户使用的目的。另外还加入了USB充电，实时时钟显示，语音提示等众多人性化功能。系统的框图如图1所示。

　　基于ARM7的指纹考勤系统硬件设计

　　本系统主CPU采用的是三星公司的S3C44B0X处理器，该处理器具有功能多、功耗低、运算速度快、价格低廉等优点。

　　硬件设计主要包括指纹采集、刷卡采集、和电源管理三个部分。

　　存储器采用外接的方式，分别接了64M的HY57V641620HG的SDRAM和16M的39VF1601的flash。语音提示模块采用的是总长为

　　21S录音时间的AP8921A芯片。

　　上位机通讯通过CH341芯片进行异步串口转USB1.1接口，用户对外可以按照正常的USB接口使用，省去了麻烦的串口。系统采用了MAX1508芯片通过USB接口给锂电充电，平时采用电池供电，插上USB接口后即可通过USB接口给系统供电，并给锂电充电。

　　按键总共有三个，一个是系统的开关机按键，另外两个分别是实时时钟设的置按键和方向键。

　　指纹采集

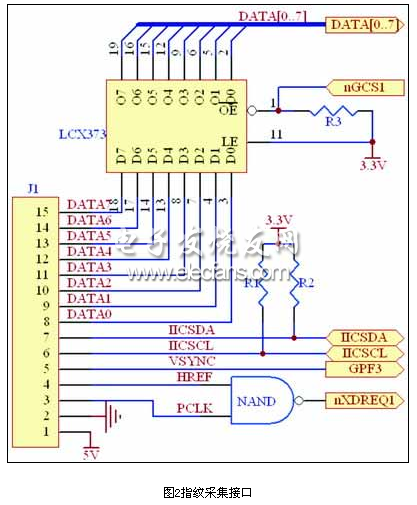

　　指纹采集传感器采用OV7620，并以I2C总线及DMA的数据传输方式实现与CPU的信息交互。图2为指纹采集接口。

　　J1为采集头的接口，主要有15个引脚，其中引脚8至引脚15为数据输出接口，连接至锁存器，最终接到数据总线上;引脚6、7为I2C总线，用于对传感器寄存器进行初始化设置;引脚3到引脚5分别为传感器的时钟信号、行同步信号和帧同步信号。帧同步信号直接连接至CPU的通用I/O端口GPF3上，行同步信号和时钟信号通过与非门接至CPU的外部DMA请求输入nXDREQ1。

　　当nXDREQ1输出由高电平变得低电平时，传感器便有数据输出，并且数据能够维持至下一个同样的过程的到来。这正好符合44B0的外部DMA请求的单步模式的要求。于是自然就可以采用DMA的方式来读取数据。最终的数据读取是通过片选锁存器来实现的。由于DMA的方式不干预CPU，因此也大大提高了读取的速度。
