基于语音报警的双向遥控车门开关系统设计

　　引言

　　遥控车门开关（remote keyless entry，RKE）方案对于汽车的配置来说，已经作为一种标准配置，成为汽车不可或缺的部分。遥控车门开关系统（RKE）对于提高汽车的防盗性、控制性有重要意义。大多数RKE系统具有汽车防盗、报警功能以及用于汽车、行李箱的门禁控制，其中一些系统还包括遥控启动汽车和汽车寻找的功能。以往设计的单向 RKE 系统是由一个控制端与一个执行端组成。这种系统最大的不便是只有用户发送信息给车门，而车门无法将自己的信息反馈给用户，这就使得用户无法知道车子的状况，给车子的安全性带来隐患。此外，由于系统是由电池供电，怎样尽量降低功耗也是一个比较大的问题。为了解决这两个问题，本文设计了一个基于Nordic 的nRF401收发机实现的双向RKE系统，同时采用语音芯片及其相应的滤波放大电路，通过内置的扬声器以实现系统自动语音报警。系统中主要实现两种功能：当用户发送相应命令时，车子自动执行上锁、开锁功能，而当用户超出收发范围时，主收发器能够自动的发送警告信息，通过语音的方式告知用户已超出安全范围。数据的无线收发功能采用nRF401芯片以实现；系统的语音报警功能采用ISD4004系列芯片。

　　nRF401功能介绍

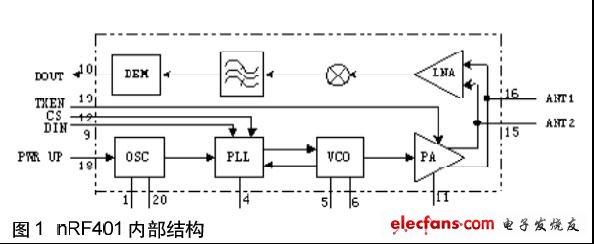

　　nRF401是挪威Nordic VLSI公司最新推出的单芯片RF收发机，专为在433MHz ISM （工业、科研和医疗） 频段工作而设计。它是目前集成度最高的无线数传产品。该芯片集成了高频发射、高频接收、PLL合成、FSK 调制、FSK解调、双频道切换等功能，具有性能优异、功耗低、使用方便等特点。nRF401 的外围元件很少，仅10个左右。只包括一个4MHz基准晶振（可与MCU共享）、一个PLL环路滤波器和一个VCO电感，收发天线合一，没有调试部件，这给研制及生产带来了极大的方便。其内部结构如图1所示。

　　nRF401采用20脚SSOIC封装，内部电路可分为发射电路、接收电路、模式和低功耗控制逻辑电路几部分。要发射的数据通过DIN端（第9 脚）输入。射频功率放大器具有高达+10 dBm输出功率。接收电路包含有：低噪声放大器，混频器，FSK解调器，滤波器等电路。接收电路中，低噪声放大器放大输入的射频信号，接收灵敏度-105 dBm。混频器采用1级混频结构，混频器的输出信号经中频滤波器滤波后送入FSK解调器解调，解调后的数字信号在DOUT端（第10脚）输出。

　　ISD4004系列语音芯片功能介绍

　　ISD4004芯片采用CMOS威廉希尔官方网站 ，内含振荡器、平滑滤波器、自动静噪、音频放大器以及多电平闪速存储器阵列，该芯片为非易失性器件 （nonvolatile），无需电源可保存数据长达100年，记录时间长，有8、10、12、16分钟多种芯片，重复记录可100000次。芯片设计是基于所有操作必须由微控制器控制，通过SPI总线和处理器相连，外围电路简单。

　　ISD4004语音芯片不但可以完成录音过程也可以完成放音过程。本文所讨论的语音报警器主要是指装在用户随身携带的上位机的放音电路中，不包含录音电路。而在实际应用中，录音部分预先将收录内容存储到语音芯片中，并分配一个特定的播音地址，当需要报警时只需要读取该播音首地址，随即报警信息就由语音芯片通过扬声器自动播放出来，实现即时报警。
