单片机与程序设计（上）

　　在《单片机必须了解的外设功能——GPIO/串行通信》和《单片机必须了解的外设功能——定时器/中断功能》中对利用单片机的功能进行程序设计进行了说明。单片机内置了非常便于使用的外设功能，大家一定也能感受到单片机可应对各种要求的能力。但是，如果要有效地运行单片机，程序是不可或缺的，那么程序到底是如何运行的呢？从本期开始，我们将分上下两篇向大家介绍单片机与程序的关系。

　　关注单片机的存储器

　　在此之前，GR-SAKURA电路板（搭载瑞萨电子单片机“RX63N”）的程序设计是使用Web编译器来进行的。将通过编译器搭建的程序（Object Code，结果代码）如同写入U盘一样将之传送到GR-SAKURA电路板后再执行。那么，问题来了。写入（传送到）单片机的程序应该保存在哪儿呢？另外，程序又是如何被执行的呢？在解答这些问题的同时，让我们一起来了解一下单片机与程序的关系吧。

　　首先来了解存储器﹑主存储器和外置存储器的两种作用

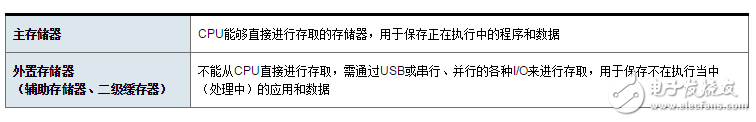

　　记忆（保存）程序和数据的地方即存储器。存储器有以下两种类型。

　　外置存储器中的程序需传送到主存储器后才能执行。

　　关于单片机的存储器，常会看到ROM（Read Only Memory：只读存储器）和RAM（Random Access Memory：可读写存储器）等词汇，其实ROM和RAM仅是表示存储器性质，而与存储器的作用无关。（请参考单片机入门①，了解单片机的基本结构和操作）

　　地址空间（内存空间）

　　CPU能够直接进行读写的所有空间被称为“地址空间（或内存空间）”。这个地址空间的每个字节都标注有号码。这个号码称为“地址（address）”，一般以十六进制来表示。上面所介绍过的主存储器都包含在地址空间内。

　　根据不同用途，单片机的CPU已开发出了4位、8位、16位和32位。在GR-SAKURA中使用的RX63N单片机搭载了32位的CPU，因此也被称为“32位单片机”。那么，单片机所拥有的地址空间容量到底有多少呢？以RX63N为例，由于是32位的CPU，因此最大能够指定约40亿（2的32次方）个地址。确切地说是4，294，967，296（4x1024x1024x1024）个地址。由于一个地址可以记忆一个字节，这时也可以表示为具有“4GB（千兆字节）的地址空间”。地址空间的容量越大越能搭载大容量的存储器，也可容纳更大的程序。因此能够实现更高功能的应用。

　　32位字节的CPU所拥有的４G字节的地址空间示例如图1所示。左边所示的是以十六进制标示的地址。由于一列保存有4个字节（=32位），所以左边所标记的地址就是每4个地址的值。

　　计算机的单位：位、字节、兆、千兆和兆兆（太）

　　数据的基本单位是位（b=bit），每个位的值为“0”或“1”。8位为1个字节（B=Byte）。例如，3个字节（3×8位）等同于24位。

　　电脑存储设备的容量所使用的单位，大家耳熟能详的有KB（千字节）、MB（兆字节）、GB（千兆字节）和TB（太字节）等。一般情况下会说1GB＝1000MB或者这样写出来，但在计算机的世界里，此单位并非为1000倍，而是1024倍（2的10次方），因此正确的表示如下：

　　1KB（千字节）＝2的10次方 ＝ 1，024 字节

　　1MB（兆字节）＝1，024KB ＝ 2的20次方 1，048，576 字节

　　1GB（千兆字节）＝1，024MB ＝ 2的30次方 ＝ 1，073，741，824 字节

　　1TB（太字节）＝1，024GB ＝ 2的40次方 ＝ 1，099，511，627，776字节

　　表示地址的十六进制指的是什么？

　　地址空间内的地址以16进制来表示。例如，拥有16位（2的16次方）大小的地址空间中，如果以10进制来表示，就是“从地址0到地址65535”，如果以16进制来表示，则是从“地址0h到地址FFFFh”。在10进制中，每一位所取的值都在0到9之间，而在16进制中，则是0到F（相当于10进制的15）。以16进制表示的数，最后都有一个“h”，标明是以16进制来表示的。
