各模块电路 - 基于安芯一号的智能保驾系统

　　（3）温度测试电路：

　　采用DS18B20，可组网数字温度传感器芯片封装而成，具有耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域，如图5。

　　图5温度传感器

　　（4）浓度阈值保存电路：

　　采用AT24C02，是一个2K位串行CMOS E2PROM内部含有256个8位字节，CATALYST公司的先进CMOS威廉希尔官方网站 实质上减少了器件的功耗。AT24C02有一个16字节页写缓冲器。该器件通过IIC总线接口进行操作，有一个专门的写保护功能。

　　（5）指示灯电路

　　指示灯电路有红绿黄三个指示灯，红灯是电源指示灯，工作时亮;绿灯是检测提示灯，因为酒精探头需要一定时间加热，才能达到理想的灵敏度，加热时间到，绿灯亮，表示可以进行浓度探测;黄灯为报警指示灯，黄灯不亮，表示可以行车;当黄灯亮时，表示酒精浓度超标，不可以驾驶。

　　（6）液晶显示电路

　　此系统选用的是LCD12864.这是一款低功耗的点阵图形式LCD，可以工作在3.3 V供电的情况下，用来显示温度、酒精阈值还有几个简单的按键操作。

　　（7）GSM系统设置电路

　　本设计在系统终端采用了GSM系统模块如图6所示作为开发平台，当酒精检测系统发出醉酒超标信号时，单片机会发送查询当地地址指令给GSM模块，模块将返回当前汽车的具体位置的经纬度，单片机收到此信号后，将把此信息以短信的形式发送给驾驶员亲人的手机，而且还会发送一条“酒精浓度过高，请劝阻驾驶员行驶！”的短信给亲人。而且当如果车主发现自己的汽车遗失时，车主只需发送一个“ZXQCWZ”的短信给GSM模块，该模块也将会把车子的当前位置发给车主。当车主或车主的亲人收到GSM模块发送的经纬度数据，车主或亲人就可以在网上搜索“手机基站数据转经纬度”的网站就可以将GSM模块返回的数字数据转为详细的清楚的地图数据。

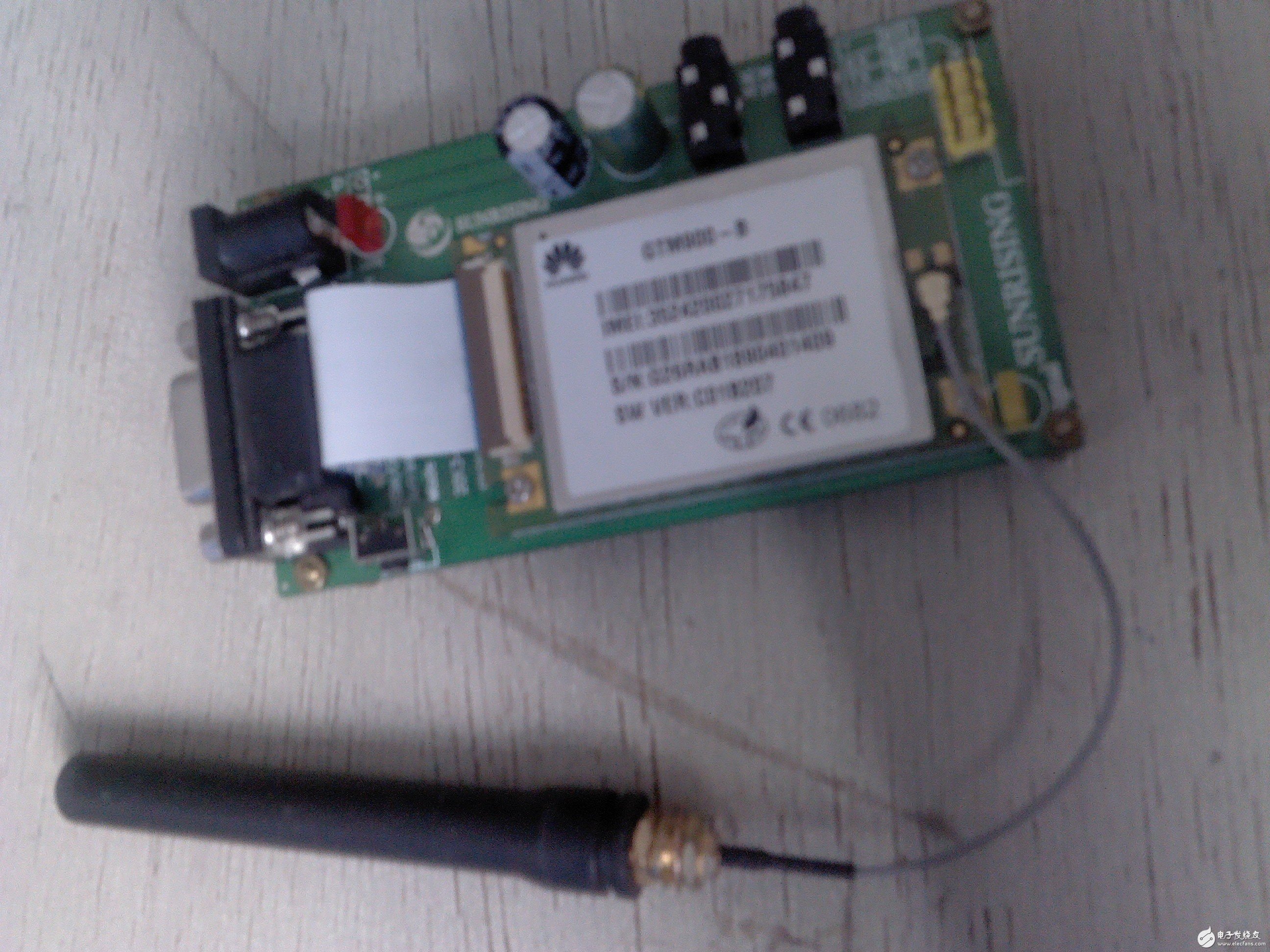

　　图6GSM模块

　　（8）继电器控制电路

　　控制继电器主要用来控制汽车电动机的的启动，当酒精传感器检测到的酒精浓度没有超标时，继电器不启动，整个系统正常工作，当酒精传感器检测到的酒精浓度已超标，继电器启动，断开电动机的发动，那么汽车就不能运行。从根本上阻止了酒后驾车的危险。

　　（9）语音呼叫系统控制电路

　　采用APR9600语音录放芯片，它是继美国ISD公司以后采用interwetten与威廉的赔率体系 存储威廉希尔官方网站 的又一款音质好、噪音低、不怕断电、可反复录放的新型语音电路，单片电路可录放32-60秒，串行控制时可分256段以上，并行控制时最大可分8段。与ISD同类芯片相比它具有：价格便宜，有多种手动控制方式，分段管理方便、多段控制时电路简单、采样速度及录放音时间可调、每个单键均有开始停止循环多种功能等特点。

　　（10）报警和键盘电路

　　利用蜂鸣器作为报警器，当酒精含量超标时，发出禁止行车警告音，不超标时发出允许行车提示音。由单片机的I/O口驱动蜂鸣器来实现。键盘模块可以在一些紧急的时候，进行拨号报警，挂机，设置等操作，增加系统人性化的操作。如图7

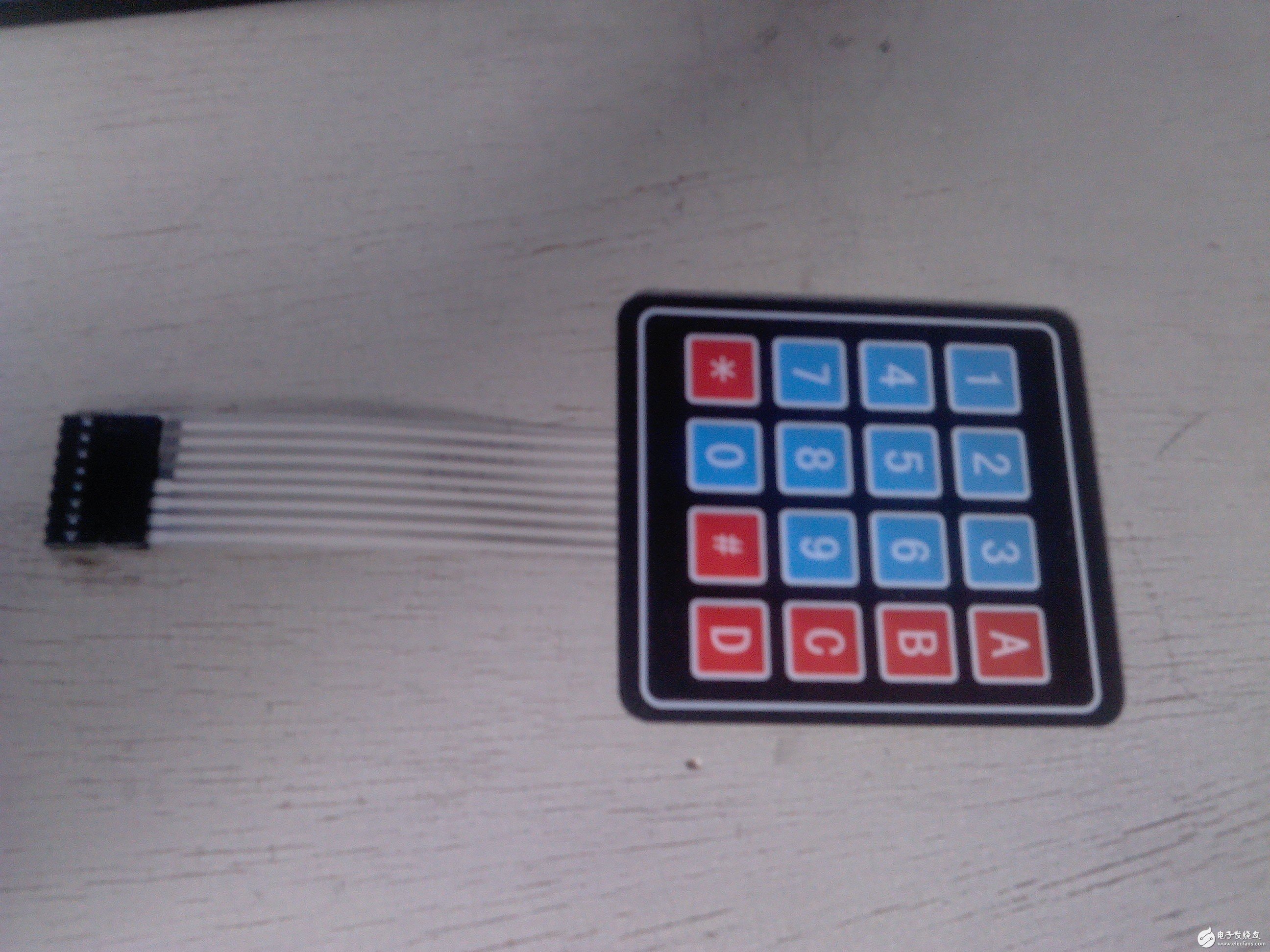

　　图7键盘模块
