基于ARM的低功耗语音去噪系统设计参考

　　近年来，电子威廉希尔官方网站 的发展促进了多媒体设备的繁荣，同时随着人们对便携式设备和可移动终端的广泛需求，使得低功耗成为了这类电 子设备最大的威廉希尔官方网站 难题之一。低功耗意味着在同一时间段内在相同条件下移动终端消耗的能量更少，使得此类设备有更长的续航工作时间。低功耗设计降低了系统功 耗，提高了能量利用率。

　　ARM微处理器因其高性能和低功耗的特性，特别适合于便携式设备的开发与应用。本文设计了一种基于ARM的低功耗语音去噪系统，为应用于便携式移动的语音去噪设备提供了一种很好的设计思路和方法。

　　1 算法设计

　　谱减法的原理就是在频域将噪声的频谱分量从带噪语音信号的频谱中减去。其设计思想是在假设加性噪声与短时平稳的语音信号相互独立的条件下，从带噪语音信号的功率谱中减去噪声的功率谱，进而得到去噪后较纯净的语音频谱。

　　由此可得原始语音的估计值。针对人耳对相位的不敏感这一特点，可以用原始带噪语音的相位谱代替去噪后语音信号的相位谱。

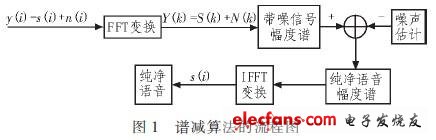

　　整个算法的流程如图1所示。

　　2 硬件设计

　　2.1 主控CPU芯片选型

　　本系统要求低功耗，传统的信号处理系统大多采用DSP，DSP芯片虽然数据处理能力强大，但是本身功耗太高，因此不适用于低功耗设计的要求，加之DSP内部外设种类很少，如不具有A/D和D/A等模块，对于系统设计，增加这些功能模块无疑又会增加功耗。

　　LPC1756是NXP（恩智浦）公司推出的高度集成和低功耗的32位嵌入式处理器，内核构架为 32位高性能ARM Cortex-M3 CPU，具有3级流水线和哈佛结构总线，LPC756具有256 kB片上Flash和32 kB SRAM，时钟频率可高达120MHz，指令执行速度最高为150 MIPS，工作在最高频率时，所耗电流也仅为数十毫安。LPC1756具有大量丰富的外设：一个12位模数转换器（ADC），高达8个输入通道；一个10 位数模转换器（DAC）；4个32位通用定时器；8个DMA通道等。此外，具有80个引脚的LPC1756的封装体积为12x12x1.4 mm.总之，该芯片具备处理速度快、功能丰富、体积小和性价比高等优点。因此符合本系统设计要求。

　　为了适应低功耗设计的要求采用LPC1756片内ADC模块和DAC模块。为了节约CPU处理数据的时间，在采集端和输出端均采用DMA传输模式。

　　2.2 大电压差电源设计

　　在本系统中，要求输入电压为26 V直流电压，输出电流不超过60 mA.ARM处理器所需供电电压为2.4~3.3 V.目前流行的电源压降模块普遍采用线性稳压源和开关电源。线性稳压源常见的如LDO（低压差输出）模块，LDO原理是利用三极管基极电压来控制输入输出 端的电压差来获得输出所需电压的目的，而系统电流也要流经三极管，因此LDO在降压的同时，其自身的功耗也很大，LDO芯片的功耗：

　　P=（VIN-VOUT）*I （6）

　　式（6）中VIN为输入电压（转换前），VOUT为输出电压（转换后），I为输出电流。假设本系统电流为50mA，因此由式（6）可得LDO自身功耗P= （26-3.3）*50 mW=1 135mW，可见在这种高压差的LDO系统中，损失的功率太大使得电源转换效率很低，这样在LDO芯片上会产生很大的热量，很容易烧坏电源芯片，不仅会使 整个系统瘫痪，而且会造成安全隐患。但是LDO具有输出电压稳定、纹波小等优点，适合低压差电源转换。

　　开关电源常见的如DC-DC模块，开关电源的原理是利用开关的特性，经反馈网络输出对应占空比的PWM信号来控制MOS管的栅极电压，从而达到输出预期电 压的目的，MOS管的漏源极间的导电沟道电阻非常小，因此消耗在开关电源上的功耗很小。因此鉴于开关电源输入电源范围宽、功耗小等优点，广泛在系统设计时 被采用。需要指出的是在用开关电源时，由于开关电源频繁的开关特性，会使得输出电压的纹波和噪声较大，因此在设计时需考虑滤波和PCB布线等情况。

　　鉴于上述原因，本系统电源模块采用开关电源和LDO共同作用的架构，先用开关电源将输入电压（DC26V）转换至适合LDO输入电压（DC5V）范围内， 这样可以有效降低在LDO上的功耗；然后再利用LDO模块转换至系统所需的稳定电压（DC3.3V），确保系统不受电源纹波的干扰。开关电源芯片选用美国 国家半导体公司的LM2576开关电源，其具有电压输入范围宽、转换效率高以及带负载能力强等优点；LDO芯片采用美国TI公司的TPS79133芯片， 其具有输出电压稳定、纹波小等特点。

　　2.3 信号调理模块设计

　　输入为语音信号，经麦克风转换为电压信号，但这种电压信号很徽弱，一般为几十毫伏，需要经过放大才能被A/D有效采集，为了提高放大后信号的信噪比，在放大前端应对信 号进行滤波处理，语音信号分布在300~3400 Hz之间，因此可对输入信号进行低通率波。又由于谱减算法的特性，去噪后信号的幅度较去噪前信号的幅度减小很多，所以对去噪后的语音信号也应当放大和滤波 处理。

　　本系统采用飞思卡尔半导体公司的MC34119集成运放，该芯片具有宽电压输入（2.0~16 V）、对语音信号具有自适应增益功能以及不需外部加直流偏置等特点。由于LPC1756内部A/D和D/A参考电压为3.3 V，因此运放的输入（参考）电压也应为3.3 V，信号增益是通过反馈电阻与输入电阻之比来确定。即：

　　Gain=RF/RI （7）

　　在本系统中，输入增益设为10倍，输出增益设为3倍。低通滤波器采用美信半导体公司MAX7427集成芯片，该芯片具有功耗低（仅需0.8 mA）、外围电路简单等特点，且通过外接振荡电容来计算上限截止频率，适用频率范围1~12000 Hz，符合本系统频率范围。
