基尔霍夫定律Kirchhoff laws是电路中电压和电流所遵循的基本规律,是分析和计算较为复杂电路的基础,1845年由德国物理学家G.R.基尔霍夫(Gustav Robert Kirchhoff,1824~1887)提出。它既可以用于直流电路的分析,也可以用于交流电路的分析,还可以用于含有电子元件的非线性电路的分析。
运用基尔霍夫定律进行电路分析时,仅与电路的连接方式有关,而与构成该电路的元器件具有什么样的性质无关。基尔霍夫定律包括电流定律(KCL)和电压定律(KVL),前者应用于电路中的节点而后者应用于电路中的回路。
基尔霍夫定律中的几个概念

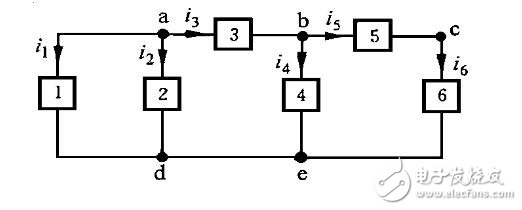

1、支路:一个二端元件视为一条支路,其电流和电压分别称为支路电流和支路电压。下图所示电路共有6条支路
2、结点:电路元件的连接点称为结点。图示电路中,a、b、c点是结点,d点和e点间由理想导线相连,应视为一个结点。该电路共有4个结点。
3、回路:由支路组成的闭合路径称为回路
4、网孔:将电路画在平面上内部不含有支路的回路,称为网孔。 图示电路中的{1,2}、{2,3,4}和{4,5,6}回路都是网孔
基尔霍夫定律电路图
简单直流电路与复杂直流电路的概念:
1、简单直流电路运用欧姆定律及电阻串、并联能进行化简、计算的直流电路,叫简单直流电路。
2、复杂直流电路不能用电阻串、并联化简的直流电路叫复杂直流电路。
