uln2003有什么作用_引脚图及功能_工作原理及驱动应用电路

　　一、uln2003有什么作用

　　ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。可直接驱动继电器等负载。

　　输入5VTTL电平，输出可达500mA/50V。

　　ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。 该电路的特点如下： ULN2003的每一对达林顿都串联一个2.7K的基极电阻，在5V的工作电压下它能与TTL和CMOS电路 直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

　　ULN2003 是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。

　　二、uln2003引脚图及功能

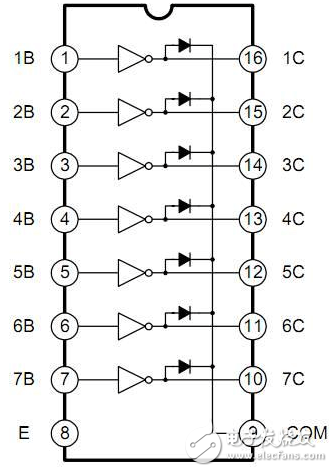

　　1、uln2003引脚图

　　2、uln2003引脚功能

　　引脚1：CPU脉冲输入端，端口对应一个信号输出端。

　　引脚2：CPU脉冲输入端。

　　引脚3：CPU脉冲输入端。

　　引脚4：CPU脉冲输入端。

　　引脚5：CPU脉冲输入端。

　　引脚6：CPU脉冲输入端。

　　引脚7：CPU脉冲输入端。

　　引脚8：接地。

　　引脚9：该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集电极。用于感性负载时，该脚接负载电源正极，实现续流作用。如果该脚接地，实际上就是达林顿管的集电极对地接通。

　　引脚10：脉冲信号输出端，对应7脚信号输入端。

　　引脚11：脉冲信号输出端，对应6脚信号输入端。

　　引脚12：脉冲信号输出端，对应5脚信号输入端。

　　引脚13：脉冲信号输出端，对应4脚信号输入端。

　　引脚14：脉冲信号输出端，对应3脚信号输入端。

　　引脚15：脉冲信号输出端，对应2脚信号输入端。

　　引脚16：脉冲信号输出端，对应1脚信号输入端。
