STC单片机实现可调PWM输出的C51程序

　　PWM介绍

　　脉冲宽度调制（PWM），是英文“ Pulse Width Modulation” 的缩写，简称脉宽调制，是利用微处理器的数字输出来对interwetten与威廉的赔率体系 电路进行控制的一种非常有效的威廉希尔官方网站 。简单一点，就是对脉冲宽度的控制。STM32 的定时器除了 TIM6 和 7。其他的定时器都可以用来产生 PWM 输出。其中高级定时器 TIM1 和 TIM8 可以同时产生多达 7 路的 PWM 输出。而通用定时器也能同时产生多达 4路的 PWM 输出。

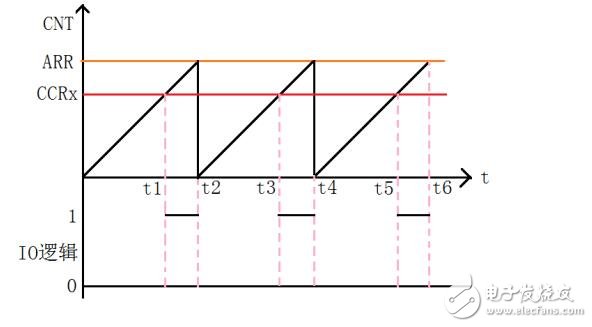

　　工作过程

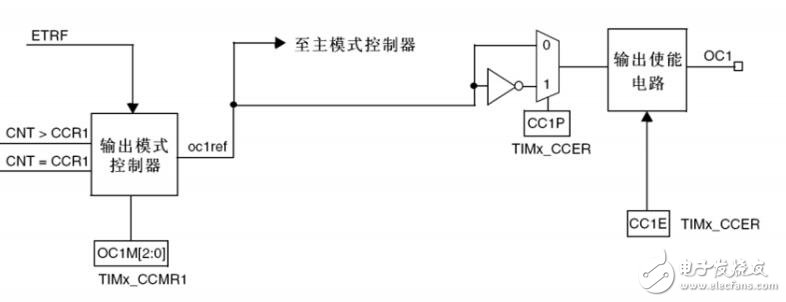

　　CCR1：捕获比较（值）寄存器（x=1，2，3，4）：设置比较值。

　　CCMR1： OC1M［2:0］位：

　　对于PWM方式下，用于设置PWM模式1【110】或者PWM模式2【111】

　　CCER:CC1P位：输入/捕获1输出极性。0：高电平有效，1：低电平有效。

　　CCER:CC1E位：输入/捕获1输出使能。0：关闭，1：打开。

　　STC单片机实现可调PWM输出的C51程序

　　//以下是源程序，只需修改定义IO口就可以使用，#include 《 reg52.h 》

　　#include 《 intrins.h 》

　　sbit K1 =P3^2 ; //增加键

　　sbit K2 =P3^3 ; //减少键

　　sbit BEEP =P3^1 ; //蜂鸣器

　　sbit pp =P3^7 ;

　　unsigned char PWM=0x7f ; //赋初值

　　void Beep（）;

　　void delayms（unsigned char ms）;

　　void delay（unsigned char t）;

　　/*********************************************************/

　　void main（）

　　{

　　pp=1;

　　TMOD=0x21 ;

　　TH0=0xfc ; //1ms延时常数

　　TL0=0x66 ; //频率调节

　　TH1=PWM ; //脉宽调节

　　TL1=0 ;

　　EA=1;

　　ET0=1;

　　ET1=1;

　　TR0=1 ;

　　while（1）

　　{

　　do{

　　if（PWM！=0xff）

　　{PWM++ ;delayms（10）;}

　　else Beep（） ;

　　}

　　while（K1==0）;

　　do{

　　if（PWM！=0x02）

　　{PWM-- ;delayms（10）;}

　　else Beep（） ;

　　}

　　while（K2==0）;

　　}

　　}

　　/*********************************************************/

　　// 定时器0中断服务程序。

　　/*********************************************************/

　　void timer0（） interrupt 1

　　{

　　TR1=0 ;

　　TH0=0xfc ;

　　TL0=0x66 ;

　　TH1=PWM ;

　　TR1=1 ;

　　pp=0 ; //启动输出

　　}

　　/*********************************************************/

　　// 定时器1中断服务程序

　　/*********************************************************/

　　void timer1（） interrupt 3

　　{

　　TR1=0 ;

　　pp=1 ; //结束输出

　　}

　　/*********************************************************/

　　//蜂鸣器子程序

　　/*********************************************************/

　　void Beep（）

　　{

　　unsigned char i ;

　　for （i=0 ;i《100 ;i++）

　　{

　　delay（100） ;

　　BEEP=！BEEP ; //Beep取反

　　}

　　BEEP=1 ; //关闭蜂鸣器

　　delayms（100）;

　　}

　　/*********************************************************/

　　// 延时子程序

　　/*********************************************************/

　　void delay（unsigned char t）

　　{

　　while（t--） ;

　　}

　　/*********************************************************/

　　// 延时子程序

　　/*********************************************************/

　　void delayms（unsigned char ms）

　　{

　　unsigned char i ;

　　while（ms--）

　　{

　　for（i = 0 ; i 《 120 ; i++） ;

　　}

　　}
