概括Altium PCB中更改线宽的技巧

　　一、线宽简介

　　线宽指的是IC生产工艺可达到的最小导线宽度，是IC工艺先进水平的主要指标。线宽越小，集成度就高，在同一面积上就集成更多电路单元。

　　4微米/1微米/0.6微米/0.35微米等，是指IC生产工艺可达到的最小导线宽度（注：应为最小沟道长度，IC工艺的核心是MOS尺寸，所以最小导线宽度的说法不准确），是IC工艺先进水平的主要指标。线宽越小，集成度就高，在同一面积上就集成更多电路单元。

　　在光学中指光源的线宽，比如激光线宽。光从激光器中射出，激光起振后，会有一个或多个纵模产生，每个纵模的频率的范围就是激光的线宽。注意每个纵模的频率宽度和纵模之间的间隔是两个不同的概念，纵模间隔是相邻两个纵模中心频率的差值。激光线宽由谐振腔的品质因数决定，腔的品质因数越高，激光线宽就越窄。考虑激光介质的增益后，激光的线宽的理论极限由增益介质的自发辐射来决定，例如对于He-Ne，其线宽的理论极限约为10^-3Hz量级。当然实际的激光器中还有各种线宽展宽机制，使的激光线宽一般达不到其理论极限，例如对于He-Ne，温度变化0.01度引起的模式频率漂移约0.1MHz，实际He-Ne的激光线宽可达到1MHz，固体激光器中线宽可达1埃左右。

　　二、PCB电路板线宽的设计

　　1：印刷导线宽度选择依据

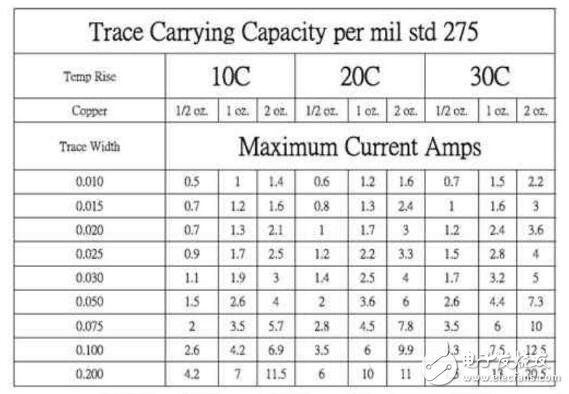

　　印刷导线的最小宽度与流过导线的电流大小有关：

　　线宽太小，刚印刷导线电阻大，线上的电压降也就大，影响电路的性能，

　　线宽太宽，则布线密度不高，板面积增加，除了增加成本外，也不利于小型化。

　　如果电流负荷以20A/平方毫米计算，当覆铜箔厚度为0.5MM时，（一般为这么多，）则1MM（约40MIL）线宽的电流负荷为1A，

　　因此，线宽取1--2.54MM（40--100MIL）能满足一般的应用要求，大功率设备板上的地线和电源，根据功率大小，可适当增加线宽，而在小功率的数字电路上，为了提高布线密度，最小线宽取0.254--1.27MM（10--15MIL）就能满足。 （手工焊：20—30MIL 电源线、地线要宽些的）

　　同一电路板中，电源线。地线比信号线粗。 丝印层线宽10--30MIL（15MIL）。

　　2：线间距

　　当为1.5MM（约为60MIL）时，线间绝缘电阻大于20M欧，线间最大耐压可达300V， 当线间距为1MM（40MIL）时，线间最大耐压为200V，因此，在中低压（线间电压不大于200V）的电路板上，线间距取1.0--1.5MM （40--60MIL）在低压电路，如数字电路系统中，不必考虑击穿电压，只要生产工艺允许，可以很小。 （手工焊25—30MIL）

　　3：焊盘

　　对于1/8W的电阻来说，焊盘引线直径为28MIL就足够了，

　　而对于1/2W的来说，直径为32MIL，引线孔偏大，焊盘铜环宽度相对减小，导致焊盘的附着力下降。容易脱落， 引线孔太小，元件播装困难。 （ 手工焊：内径35MIL，外径：70MIL）

　　4：画电路边框

　　边框线与元件引脚焊盘最短距离不能小于2MM，（一般取5MM较合理）否则下料困难。

　　5：元件布局原则

　　A 一般原则：在PCB设计中，如果电路系统同时存在数字电路和interwetten与威廉的赔率体系 电路。以及大电流电路，则必须分开布局，使各系统之间藕合达到最小在同一类型电路中，按信号流向及功能，分块，分区放置元件。

　　B： 输入信号处理单元，输出信号驱动元件应靠近电路板边，使输入输出信号线尽可能短，以减小输入输出的干扰。

　　C： 元件放置方向： 元件只能沿水平和垂直两个方向排列。否则不得于插件。

　　D：元件间距。对于中等密度板，小元件，如小功率电阻，电容，二极管，等分立元件彼此的间距与插件，焊接工艺有关， 波峰焊接时，元件间距可以取50-100MIL（1.27--2.54MM）手工可以大些，如取100MIL，集成电路芯片，元件间距一般为100--150MIL

　　E： 当元件间电位差较大时，元件间距应足够大，防止出现放电现象。

　　F： 在而已进IC去藕电容要靠近芯片的电源秋地线引脚。不然滤波效果会变差。在数字电路中，为保证数字电路系统可靠工作， 在每一数字集成电路芯片的电源和地之间均放置IC去藕电容。去藕电容一般采用瓷片电容，容量为0.01~0.1UF去藕电容容量的选择一般按系统工作频率F的倒数选择。此外，在电路电源的入口处的电源线和地线之间也需加接一个10UF的电容， 以及一个0.01UF的瓷片电容。

　　G： 时针电路元件尽量靠近单片机芯片的时钟信号引脚，以减小时钟电路的连线长度。且下面最好不要走线。

　　三、Altium PCB中更改线宽的技巧

　　1.设置altium designer的默认pcb线宽

　　在布线前直接在设计规则中设置：Design-Rules-Routing-Width，修改这个里面的Preferred Width即可，还可以进一步设置不同层的Min、Max、Preferred Width。

　　2.布线过程中修改pcb线宽

　　选择Place-Line（快捷键P-L）中按TAB键，显示下图所示的对话框，可以修改Line Width和Current Layer。

　　3.布线完成后批量修改线宽

　　（1）在空白处右键，点击Find Same Objects，是十字线选择要修改的线（或者直接在线上右键）。

　　（2）如更改相同线宽和同网络的，就将Net和Width的最右侧改为Same，点击OK，这就选择好了想要的线。

　　（3）在PCB Inspector中输入想要的Width再点回车即可。

　　4.简单修改一个网络的线宽

　　可以点击选择要修改的线，按住Shift同时选择多条线，按住Shift，双击选择的线，在弹出的对话框中更改线宽。或者快捷键S-P，选择一个网络，不过要在按住Shift的同时，去掉对焊盘的选择。然后同上更改线宽。

　　5.布线完成后修改所有的线宽

　　在界面的右下角PCB-PCB Filter中打开边侧栏PCB Filter，输入Iswire后回车，即全选所有线，点击空白处一下，然后按F11 在Width中改成你想要的线宽。

　　附：设置中文或英文菜单

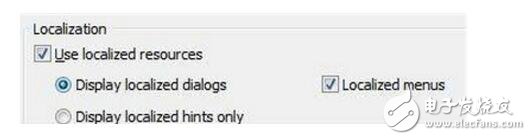

　　英文→中文：Menu-Preferences-Systerm-General-Localization，按下图选择，保存后重启Altium软件即可。

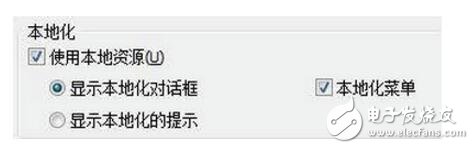

　　中文→英文：菜单栏-Preferences-Systerm-General-本地化，按下图选择，保存后重启Altium软件即可。
