数模转换DAC-TLC5615的Proteus电路仿真

　　TLC5615 为美国德州仪器公司 1999 年推出的产品，是具有串行接口的数模转换器，其输出为电压型，最大输出电压是基准电压值的两倍。带有上电复位功能，即把 DAC 寄存器复位至全零。

　　性能比早期电流型输出的 DAC 要好。只需要通过 3 根串行总线就可以完成 10 位数据的串行输入， 易于和工业标准的微处理器或微控制器（单片机） 接口， 适用于电池供电的测试仪表、移动电话，也适用于数字失调与增益调整以及工业控制场合。

　　数模转换DAC-TLC5615的Proteus电路仿真

　　1、TLC5615转换精度10bit，转换后输出为电压，最大输出电压为VDD-0.4V，逻辑电压输入5V（+-5%），若采用5V的逻辑电平，其最大输入电压为4.6V，故参考电压Vref输入必须在0～2.3V范围之内，本仿真实验中取Vref=2.048V；

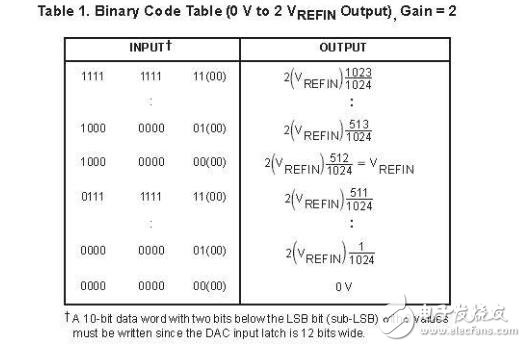

　　2、输出电压计算式：

　　3、TLC5615面向CPU的接口采用SPI串行传输，其最大传输速度为1.21Mhz，DA转换时间为12.5us，故一次写入数据（CS引脚从低电平至高电平跳跃）后，必须延时15us左右才可第二次刷入数据再次启动DA转换。

　　4、DOUT引脚作为MISO引脚或者多个TLC5615级联的串行数据输出；

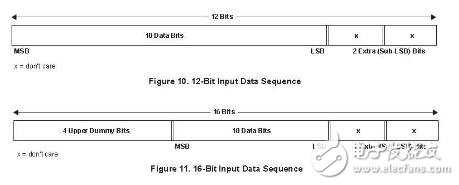

　　5、写入转换数据可为12bits格式或者16bits格式（当级联输出时），数据传输高位先发：

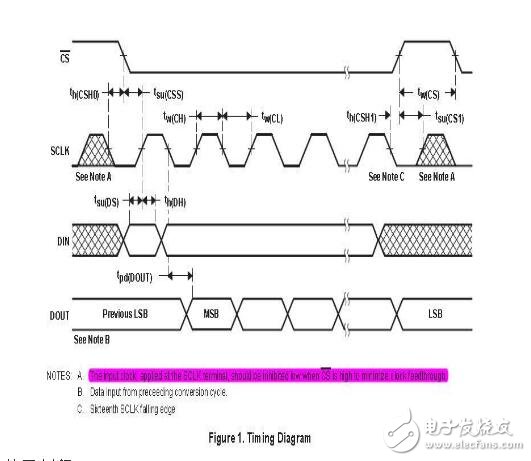

　　写时序与SPI兼容；

　　7、模块子例程：

　　/******************************************************************************/ /**

　　/** 模 块 名： -------------------TLC5615.C--------------------------------- /** -----------------数模转换子模块-----------------------------*/ /** 功能描述：

　　/******************************************************************************/ #include “Includes.h” //文件包含

　　/************************************************* 模块级变量申明

　　*************************************************/ int8u bdata gBitMsb; sbit m7 = gBitMsb^7; int8u bdata gBitLsb;

　　sbit l7 = gBitLsb^7;

　　static void TLC5615_Write_12Bits（）;

　　/************************************************* 子函数定义

　　*************************************************/

　　/******************************************************************************* *** 函 数 名： static void TLC5615_Write_12Bits（） *** 功能描述： 一次向TLC中写入12bit数据；

　　钟，写操作在时钟上升沿触发； SCL = 0; //结束该位传送，为下次写作准备；

　　}

　　else

　　{

　　SDA = 0; SCL = 1; SCL = 0;

　　}

　　gBitMsb 〈〈= 1;

　　}

　　for（i=0;i〈8;i++）//循环八次，发送低八位；

　　{ if（l7）

　　{

　　SDA = 1; //将数据送出；

　　SCL = 1; //提升时钟，写操作在时钟上升沿触发； SCL = 0; //结束该位传送，为下次写作准备；

　　}

　　else

　　{

　　SDA = 0; SCL = 1; SCL = 0; }

　　gBitLsb 〈〈= 1;

　　}

　　for（i=0;i〈2;i++）//循环2次，发送两个虚拟位；

　　{

　　SDA = 0; SCL = 1; SCL = 0; }

　　CS = 1; SCL = 0; }

　　/******************************************************************************* *** 函 数 名： extern void TLC5615_Start（int16u dacDat） *** 功能描述： 启动DAC转换；

　　*** 全局变量： gBitMsb：待转换10bit高两位；gBitLsb：10bits的低8位； *** 输 入： dacDat：int16u； *** 函数说明： 外部函数；

　　/******************************************************************************/ extern void TLC5615_Start（int16u dacDat）

　　{

　　dacDat %= 1024;

　　gBitMsb = dacDat/256; gBitLsb = dacDat%256; gBitMsb 〈〈= 6;

　　TLC5615_Write_12Bits（）;

　　}

　　/******************************************************************************* **** End Of File

　　*******************************************************************************/

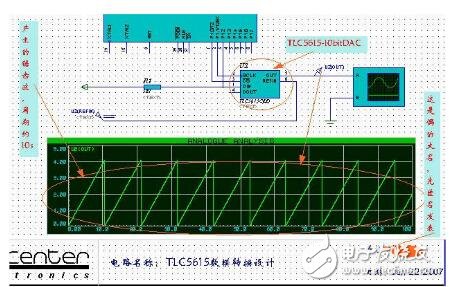

　　8、Proteus仿真抓图：
