tlc549引脚图及引脚功能

　　TLC549是 TI公司生产的一种低价位、高性能的8位A/D转换器，它以8位开关电容逐次逼近的方法实现 A/D转换，其转换速度小于 17us，最大转换速率为 40000HZ，4MHZ典型内部系统时钟，电源为 3V至 6V。它能方便地采用三线串行接口方式与各种微处理器连接，构成各种廉价的测控应用系统。

　　TLC549均有片内系统时钟，该时钟与I/O CLOCK是独立工作的，无须特殊的速度或相位匹配。其工作时序如图2所示。 当CS为高时，数据输出（DATA OUT）端处于高阻状态，此时I/O CLOCK不起作用。这种CS控制作用允许在同时使用多片TLC549时，共用I/O CLOCK，以减少多路（片）A/D并用时的I/O控制端口。

　　接下来一起了解一下关于tlc549引脚图及引脚功能方面的详细信息。

　　tlc549引脚图及引脚功能

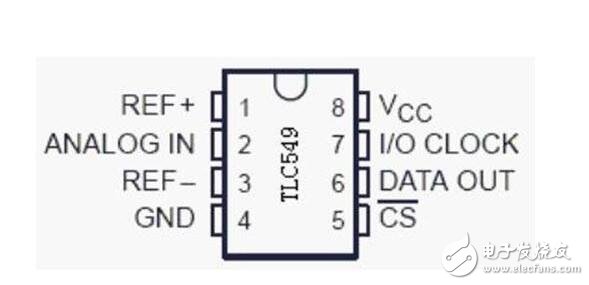

　　tlc549引脚图

　　tlc549引脚功能

　　REF+：正基准电压输入 2.5V≤REF+≤Vcc+0.1。

　　REF－：负基准电压输入端，-0.1V≤REF-≤2.5V。且要求：（REF+）－（REF-）≥1V。

　　VCC：系统电源3V≤Vcc≤6V。

　　GND：接地端。

　　/CS：芯片选择输入端，要求输入高电平 VIN≥2V，输入低电平 VIN≤0.8V。

　　DATA OUT：转换结果数据串行输出端，与 TTL 电平兼容，输出时高位在前，低位在后。

　　ANALOGIN：interwetten与威廉的赔率体系 信号输入端，0≤ANALOGIN≤Vcc，当 ANALOGIN≥REF+电压时，转换结果为全“1”（0FFH），ANALOGIN≤REF-电压时，转换结果为全“0”（00H）。

　　I/O CLOCK：外接输入/输出时钟输入端，同于同步芯片的输入输出操作，无需与芯片内部系统时钟同步。
