tlc2543中文资料详解

　　具有11个输入端的12 位模数转换器7LC2543 是美国德州仪器公司于近几年推出的一种性能价格比较优的12 位A/ D 转换芯片，具有多种封装形式，并具有民用级、工业级、军用级产品。在产品型号、规格、封装形式、适用范围等方面。已形成一个系列。一九九八年以来开始在我国推广使用。就12 位A/ D 转换器来说，TCL2543 具有转换快、稳定性好、与微处理器接口简捷、价格低等优点。

　　TLC2543是TI公司的12位串行模数转换器，使用开关电容逐次逼近威廉希尔官方网站 完成A/D转换过程。由于是串行输入结构，能够节省51系列单片机I/O资源；且价格适中，分辨率较高，因此在仪器仪表中有较为广泛的应用。

　　TLC2543特点

　　（1）12位分辩率A/D转换器；

　　（2）在工作温度范围内10μs转换时间；

　　（3）11个interwetten与威廉的赔率体系 输入通道；

　　（4）3路内置自测试方式；

　　（5）采样率为66kbps；

　　（6）线性误差±1LSBmax；

　　（7）有转换结束输出EOC；

　　（8）具有单、双极性输出；

　　（9）可编程的MSB或LSB前导；

　　（10）可编程输出数据长度。

　　3TLC2543的引脚排列及说明

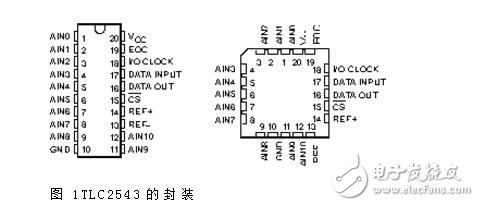

　　TLC2543有两种封装形式：DB、DW或N封装以及FN封装，这两种封装的引脚排列如图1，引脚说明见表1。

　　接口时序

　　可以用四种传输方法使TLC2543得到全12位分辩率，每次转换和数据传递可以使用12或16个时钟周期。

　　一个片选（）脉冲要插到每次转换的开始处，或是在转换时序的开始处变化一次后保持为低，直到时序结束。

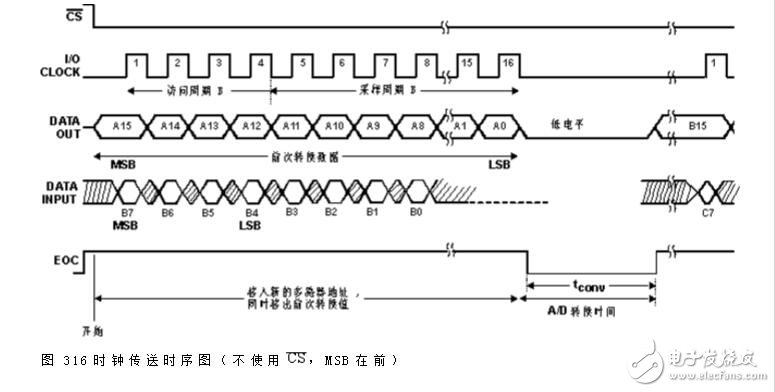

　　图2显示每次转换和数据传递使用16个时钟周期和在每次传递周期之间插入的时序，图3显示每次转换和数据传递使用16个时钟周期，仅在每次转换序列开始处插入一次时序。

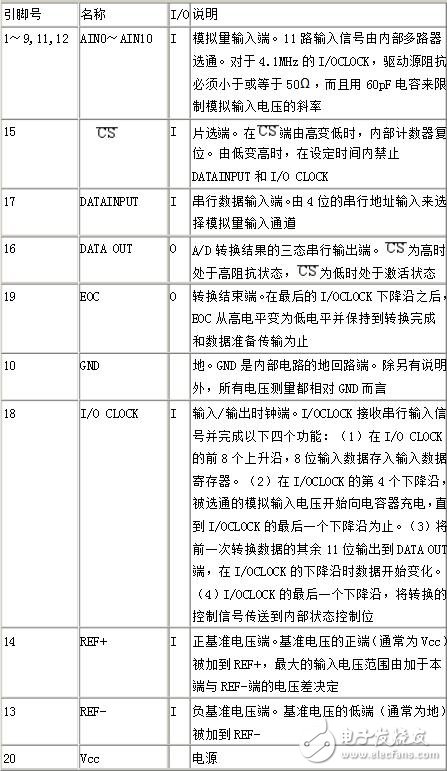

　　表1TLC2543引脚说明

　　Pt100 温度传感器电路图

　　R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。从电桥获取的差分信号通过两级运放放大后输入单片机。电桥的一个桥臂采用可调电阻R3，通过调节R3 可以调整输入到运放的差分电压信号大小，通常用于调整零点。

　　放大电路采用LM358 集成运算放大器，为了防止单级放大倍数过高带来的非线性误差，放大电路采用两级放大，如图 5.1 所示，前一级约为10 倍，后一级约为3倍。温度在0~100 度变化，当温度上升时，Pt100 阻值变大，输入放大电路的差分信号变大，放大电路的输出电压Av 对应升高。

　　注意：虽然电桥部分已经经过TL431 稳压，但是整个模块的电压VCC 一定要稳定，否则随着VCC 的波动，运放LM358 的工作电压波动，输出电压Av 随之波动，最后导致A/D 转换的结果波动，测量结果上下跳变。
