tlc2543时序图介绍

　　TLC2543是TI公司的12位串行模数转换器，使用开关电容逐次逼近威廉希尔官方网站 完成A/D转换过程。由于是串行输入结构，能够节省51系列单片机I/O资源；且价格适中，分辨率较高，因此在仪器仪表中有较为广泛的应用。

　　模块采用TI公司的TLC2543 12位串行A/D转换器，使用开关电容逐次逼近威廉希尔官方网站 完成A/D转换过程。由于是串行输入结构，能够节省51系列单片机I/O资源，且价格适中。其特点有：

　    （1）12位分辨率A/D转换器；

　　（2）在工作温度范围内10μs转换时间；

　　（3）11个interwetten与威廉的赔率体系 输入通道；

　　（4）3路内置自测试方式；

　　（5）采样率为66kbps；

　　（6）线性误差+1LSB（max）

　　（7）有转换结束（EOC）输出；

　　（8）具有单、双极性输出；

　　（9）可编程的MSB或LSB前导；

　　（10）可编程的输出数据长度。

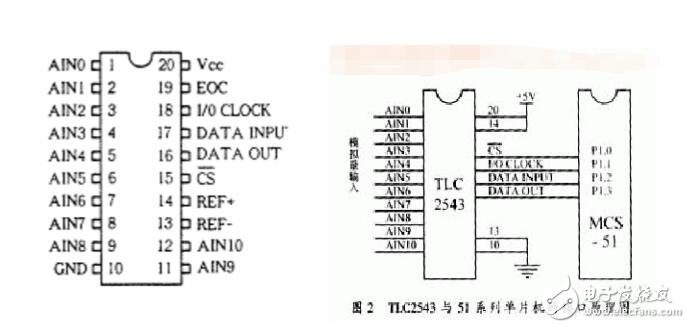

　　TLC2543的引脚排列如图所示

　　1~9、11、12——AIN0～AIN10为模拟输入端；

　　15——CS 为片选端；

　　17——DIN 为串行数据输入端；（控制字输入端，用于选择转换及输出数据格式）

　　16——DOUT为A/D转换结果的三态串行输出端；

　　（A/D转换结果的输出端。）

　　19——EOC为转换结束端；

　　18——CLK为I/O时钟；（控制输入输出的时钟，由外部输入。）

　　14——REF+为正基准电压端；

　　13——REF-为负基准电压端；

　　20——VCC为电源；

　　10——GND为地。

     tlc2543时序图介绍

　　可以用四种传输方法使TLC2543得到全12位分辩率，每次转换和数据传递可以使用12或16个时钟周期。一个片选脉冲要插到每次转换的开始处，或是在转换时序的开始处变化一次后保持为低，直到时序结束。

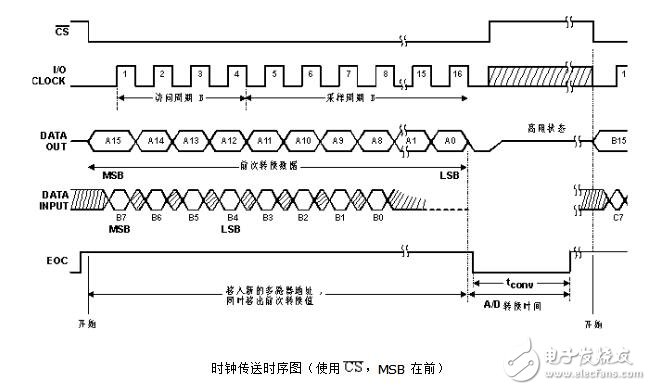

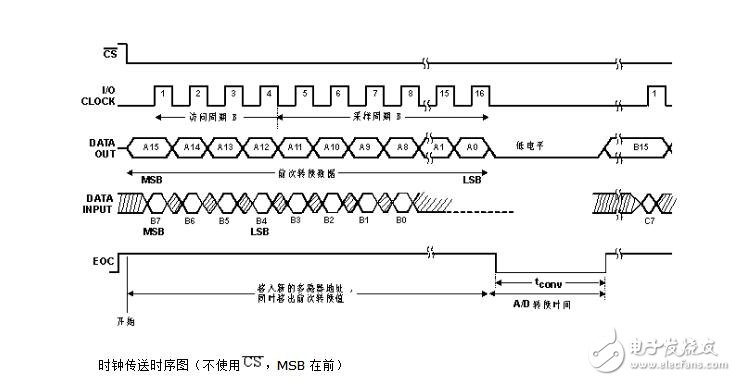

　　图2显示每次转换和数据传递使用16个时钟周期和在每次传递周期之间插入的时序，图3显示每次转换和数据传递使用16个时钟周期，仅在每次转换序列开始处插入一次时序。
