uc3854引脚功能及典型应用电路

　　UC3854是一种高功率因数校正集成控制电路芯片。主要特点：属于PWM升压电路，功率因数达到0.99，THD《5%，适用于任何的开关器件，采用通用的操作方式，无需开关；前馈线性调整；平均电流控制模式，噪声灵敏度低；恒频控制，低偏值interwetten与威廉的赔率体系 乘法器/除法器；1A图腾极驱动；高精度基准电压；精度的参考电压。

　　UC3854基本参数

　　产品种类：功率因数校正IC

　　RoHS：是

　　开关频率：118KHz

　　最大工作温度：+70°

　　最小工作温度：0°

　　安装风格：SMD/SMT

　　封装/箱体：SOIC-16

　　封装：Tube

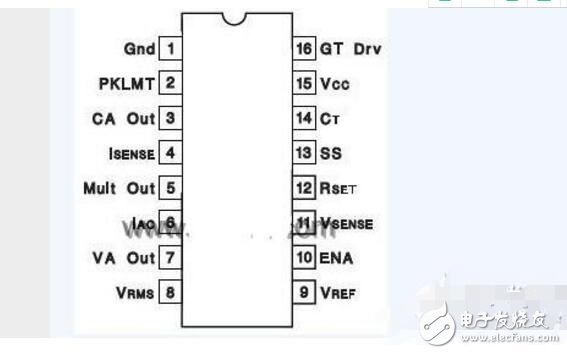

　　uc3854引脚图：

　　UC3854引脚功能：

　　1）GND 接地端

　　2）PKLMT峰值限制端，接电流检测电阻的电压负端，当电流峰值过高时，电路将被关闭

　　3）CAOUT 电流放大器CA输出端

　　4）ISENSE 电流检测端，内部接CA输入负端，外部经电阻接电流检测电阻的电压正端

　　5）Mult Out乘法器输出端，即电流检测另一端，内部接乘法/除法器输出端和CA输入正端，外端经电阻接电流检测电阻的电压负端

　　6）JAC 输入电流端，内部接乘法/除法器输入端，外部经电阻接整流输入电压的正端

　　7）UA Out 电压放大器UA输出端，内部接乘法/除法器输入端，外部接RC反馈网络

　　8）URMS 有效值电源电压端，内部经平方器接乘法/除法器输入端，起前馈作用，URMS的数值范围为1.5~4.77v

　　9）REF 基准电压端，产生7.5V基准电压

　　10）ENA 起动端，通过逻辑电路控制基准电压，振荡器，软起动等

　　11）USENSE输出电压检测端，接电压放大器UA的输入负端

　　12）RSET 外接电阻RSET端，控制振荡器充电电流及限制乘法/除法器最大输出

　　13）SS 软起动端

　　14）CT 外接电容CT端，CT为振荡器定时电容，使产生振荡频率为f=1.25/RSET*CT15）Vcc 集成电路的供电电压Vcc，额定值22V

　　16）GTDRV 门极驱动端，通过电阻接功率MOS开关管门极，该端电位钳在15V
