ADSL1110引脚功能、特点及内部结构介绍

　　ADS1110是一种精密、可连续自校准的串行A／D转换器，带有差分输入和高达16位的分辨率，其串行接口为I2C总线。

　　ADSL1110特点

　　完整的数据采集系统和小型SOT23-6封装；片内基准电压：精度2.048 V+0.05％；片内可编程增益放大器PGA；片内振荡器；16位分辨率；可编程的转换速率15次／秒～240次／秒；I2C总线接口（8个有效地址）；电源电压2.7 V～5.5 V；低电流消耗240 μA。

　　ADS1110的引脚功能

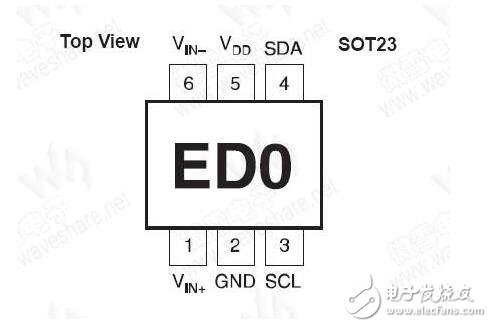

　　ADS1110串行A／D转换器采用6引脚贴片封装，其引脚排列如图1所示。VDD：电源端，通常接+5V；GND：interwetten与威廉的赔率体系 地和数字地；VIN+、VIN-：采样模拟信号输入端，其范围为2.048 V～2.048 V；SCL：I2C总线时钟线；SDA：I2C总线数据线。

　　ADS1110的内部结构

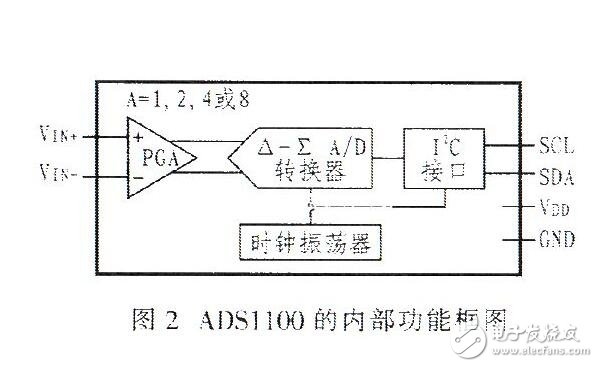

　　ADS1110是由带有可调增益的△-∑型转换器内核、2.048 V的电压基准、时钟振荡器和I2C总线接口组成。其内部结构如图2所示。

　　ADS1110的A／D转换器内核是由差分开关电容△-∑调节器和数字滤波器组成。调节器测量正模拟输入和负模拟输入的压差，并将其与基准电压相比较。数字滤波器接收高速数据流并输出代码，该代码是一个与输入电压成比例的数字，即A／D转换后的数据。

　　ADS1110片内电压基准是2.048 V。ADS1110只能采用内部电压基准该基准，不能测量，也不用于外部电路。ADS1110片内集成时钟振荡器用于驱动△-∑调节器和数字滤波器。ADS1110的信号输入端设有可编程增益放大器PGA，其输入阻抗在差分输入时的典型值为2.8 MΩ。

　　硬件设计

　　由于AT89C51单片机没有I2C总线接口，可通过软件模拟实现与I2C总线器件的连接。具体方法是将单片机的I／O接口连接至I2C的数据线SDA和时钟线SCL。通过软件控制时钟和数据传输，系统灵活性强。 图5所示是数据采集显示系统，采集工业现场的4路模拟信号并轮询显示。采用4个ADS1110作为A／D转换器，地址为ED0～ED3。具有I2C总线接口的EEPROM AT24C16作为存储器。本系统有4位LED数码显示管和4个参数设定按键。采集数据经数字滤波、16进制→工程值转换后，送至数码管轮询显示。ADS1110和AT24C16的I2C接口连ADSl110数据线SDA至单片机的P1.0，时钟线SCL连接单片机的P1.1，上拉电阻阻值选10 kΩ。

　　软件设计

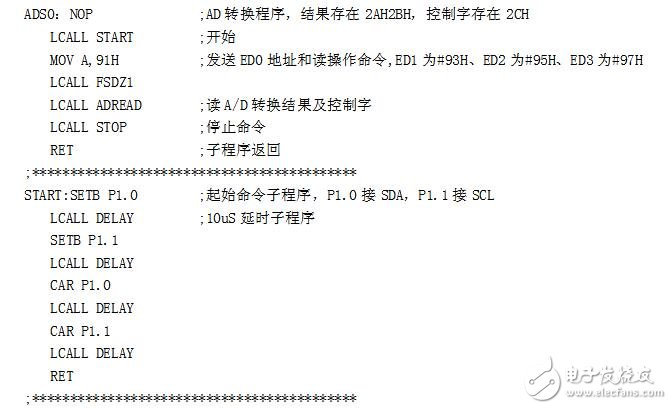

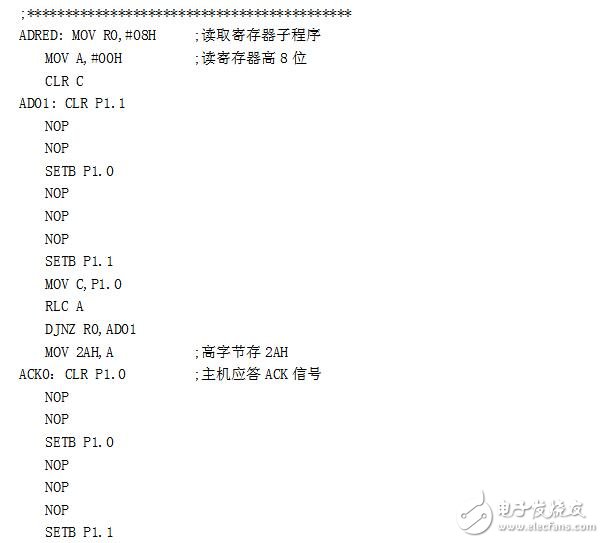

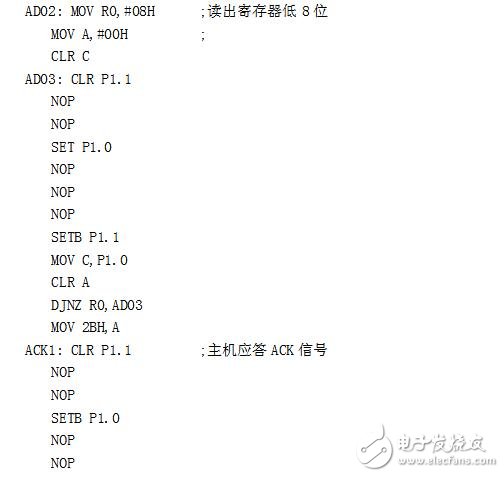

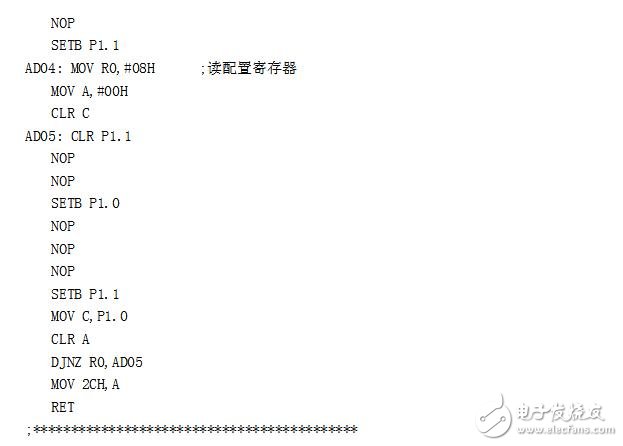

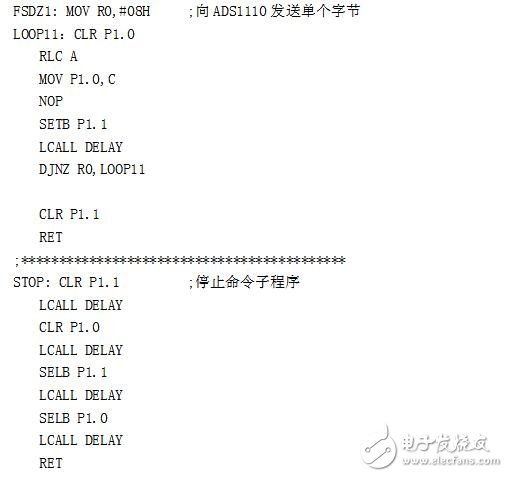

　　按照硬件电路，编写A／D转换子程序为ADS0，其中嵌套调用了START，为起始命令子程序，FSDZ1为向ADS1110发送单个字节命令的子程序，ADREAD是读取输出寄存器和配置寄存器的子程序，STOP是停止命令子程序。ADS0只对地址为ED0的ADS1110读数，如果要读取其他ADS1110，只需更改地址即可。系统中ADS1110的工作方式选用默认设置，即配置寄存器内容为#8CH，所以程序未向配置寄存器写入数据。程序代码如下：

　　总结

　　ADS1110是一款高性价比具有I2C总线接口的串行A／D转换器。ADS1110已在单片机系统中应用，并用于现场。实践证明，ADS1110和单片机组成的数据采集系统，占用I／O端口少、功耗低，适用无电源场合。但需注意的是，因I2C总线为串行扩展总线，数据采集时不能用于实时速度要求较高的场合。
