380v漏电断路器接线图详解

　　一、漏电断路器

　　漏电断路器（residual current circuit-breaker）：电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类，而电流型又分为电磁型和电子型两种。漏电断路器用于防止人身触电，应根据直接接触和间接接触两种触电防护的不同要求来选择。

　　漏电断路器选用：

　　根据使用目的和电气设备所在的场所来选择

　　1）直接接触触电的防护

　　2）间接接触触电防护

　　根据电路和设备的正常泄漏电流来选择

　　1）单机配用的漏电断路器．动作电流应大于设备正常运行时泄漏电流的4倍。

　　2）用于分支线路的漏电断路器，动作电流应大于线路正常运行时泄漏电流的2.5倍，同时也要大于线路中泄漏电流最大的电气设备的泄漏电流的4倍。

　　3）主干线或全网总保护的漏电断路器，其动作电流应大于电网正常运行时泄漏电流的2.5倍。

　　漏电断路器原理：

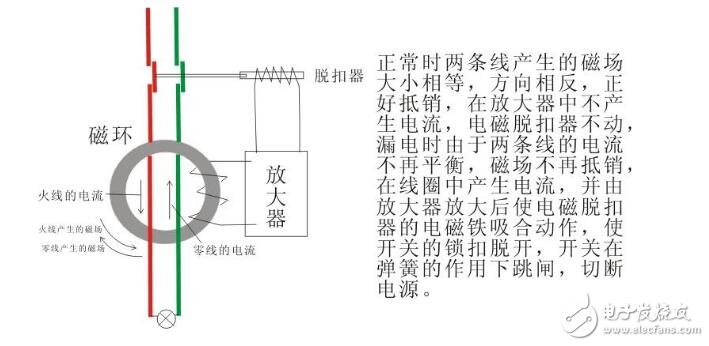

　　漏电保护器的主要部件是个磁环感应器，火线和零线采用并列绕法在磁环上缠绕几圈，在磁环上还有个次级线圈。当同一相的火线和零线在正常工作时，电流产生的磁通正好抵销，在次级线圈不会感应出电压。如果某一线有漏电，或未接零线，在磁环中通过的火线和零线的电流就会不平衡，而产生穿过磁环的磁通，在次级线圈中感应出电压，通过电磁铁使脱扣器动作跳闸。

　　漏电断路器的作用

　　（1） 防止用电过程中的单相触电事故。

　　（2） 及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾事故。

　　（3） 防止由于电气设备和电气线路漏电引起的触电事故。

　　（4）随着人们生活水平的提高，家用电器的不断增加，在用电过程中，由于电气设备本身的缺陷、使用不当和安全威廉希尔官方网站 措施不利而造成的人身触电和火灾事故，给生命和财产带来了不应有的损失，而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身安全，提供了可靠而有效的威廉希尔官方网站 手段。
