CD4049是六反相缓冲器，具有仅用一电源电压（VCC）进行逻辑电平转换的特征。用作逻辑电平转换时，输入高电平电压（V IH）超过电源电压V CD。该器件主要用作COS/MOS到DTL/TTL的转换器，能直接驱动两个DTL/TTL负载。CD4049可替换CD4009，因为CD4049仅需要一电源电压，可取代CD4009用于反相器、电源驱动器或逻辑电平转换器。CD4049与CD4009引出端排列一致，16引出端是空脚 ，与内部电路无连接。若使用时不要求高的漏电流或电压转换，推荐使用CD4049六反相器。
CD4049引脚图：
CD4049内部结构图：

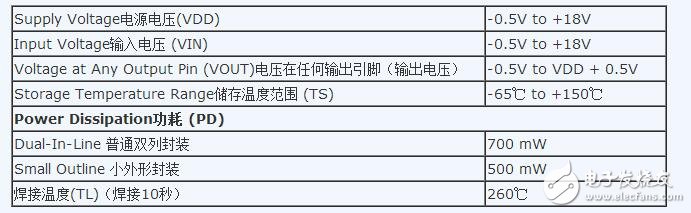

Absolute Maximum Ratings 绝对最大额定值：
Recommended Operating Conditions 建议操作条件：

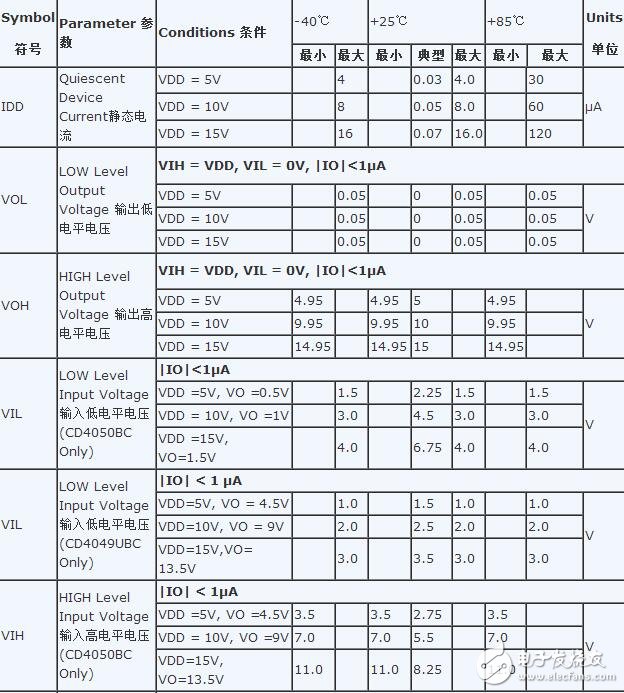

DC Electrical Characteristics 直流电气特性：
AC Electrical Characteristics 交流电气特性：
CD4049 六反相缓冲/变换器有什么功能：
这是一块COMS金属/非金属氧化物半导体数字集成电路，通用性非常强，应用很广泛，主要功能是对数字信号倒相、对interwetten与威廉的赔率体系 信号进行转换，对不规则数字信号进行整形或波形变换，信号放大等，通过组合和设置阻容反馈，可以非常容易的制作信号发生、信号缓冲放大、单稳触发、双稳触发、延时控制装置等。
CD4049典型应用电路：
CD4049六反相器产生双电源
下面的简单电路会产生约9伏和-4伏双电源，由单5伏的电源供电，有足够的电流来驱动一个简单的运算放大器电路。正电压供给3.5毫安电流（1k负载）时，下降到约7伏；负电压供给7毫安电流时下降到约3.5伏。
电路采用了CD4049六反相器。在左边的两个反相器产生方波，其他四个反相器并联产生输出。输出低电平时，顶部电容器充电到大约4.5伏。输出为高电平时，5伏电压与电容上的4.5伏电压串联，得到大约9.5伏。负电源部分也是通过对电容充电，然后对地产生一个约-4伏电压，没有倍压过程。
