IIC总线时序详解

　　AT24C02是由ATMEL公司提供的，IIC总线串行EEPROM（electronic eraser programmer read only memory），其容量为2kbit（256B），工作电压在2.7v“5.5v之间，生产工艺是CMOS。

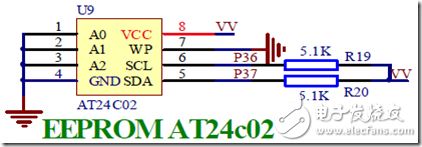

　　一般数字芯片都在左下角和右上角为GND，VCC。容量的计算方法：AT24Cxx ：01”1024

　　容量 = xx * 1kbit。

　　写入过程：

　　AT24C系列EEPROM芯片的固定部分为1010，A2，A1，A0引脚接高低电平后得到确定的3位编码，形成7位编码即为该器件的地址码。

　　单片机进行写操作时，首先发送该器件的7位地址码和写方向位”0”（共8位，即一个字节），发送完后释放SDA线并在SCL线上产生第9个时钟信号。被选中的存储器器件在确认是自己的地址后，在SDA线上产生一个应答信号作为响应，单片机收到应答后就可以传送数据了。传送数据时，单片机首先发送一个字节的被写入存储器的首地址，收到存储器器件的应答后，单片机就逐个发送数据字节，但每发送一个字节后都要等待应答。AT24C系列片内地址在接收到每一个数据字节地址后自动加1，在芯片的“一次装载字节数”限度内，只需输入首地址。装载字节数超过芯片的“一次装载字节数”时，数据地址将“上卷”，前面的数据将被覆盖。

　　字节写：

　　页写：

　　读入过程：

　　单片机先发送该器件的7位地址码和写方向位“0”（“伪写”），发送完后释放SDA线并在SCL线上产生第9个时钟信号。被选中的存储器器件在确认是自己的地址后，在SDA线上产生一个应答信号作为回应。

　　然后，再发一个字节的要读出器件的存储区的首地址，收到应答后，单片机要重复一次起始信号并发出器件地址和读方向位（“1”），收到器件应答后就可以读出数据字节，每读出一个字节，单片机都要回复应答信号。当最后一个字节数据读完后，单片机应返回以“非应答”（高电平），并发出终止信号以结束读出操作。

　　当前地址读：

　　随机读：

　　有序读：

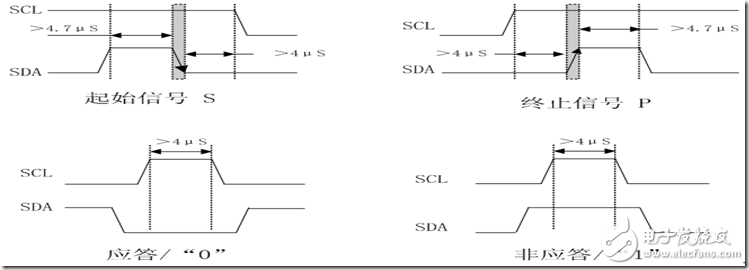

　　IIC总线模拟时序图：

　　IIC总线应答时序图：

　　设备地址：

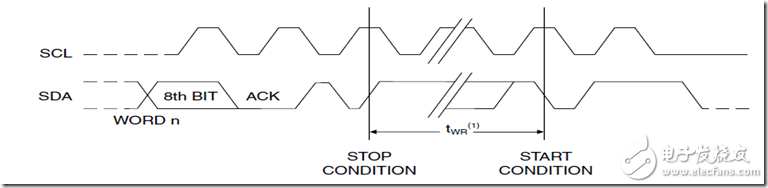

　　写周期：

　　两次写之间要有一个10ms的twR间隔
