ad811视频运算放大器的应用

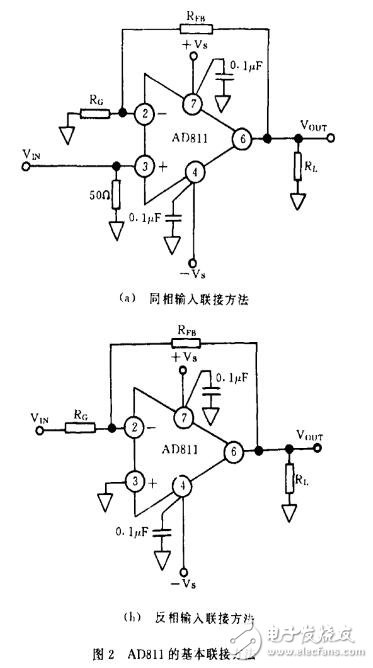

　　由于AD81l 运算放大器的优异特性，它非常适用于高性能视频系统和数据采集装置中作为最佳的电流反馈放大器。因此。在多媒体广播系统、视频交叉转换开关。高滑晰度电视（HDTV）兼容的系统、枧频线路驱动器、视频分配放大器、模数转换器与数模转换器的缓冲器、直流恢复电路，超声医学、性能鉴定试验（PET），射线和计数器设备等各方面得到了广泛的应用。AD811的使用方法与一般运算放大器的使用方法基本相同，最基本接法有反相输入与同相输入二种，如图2所示。

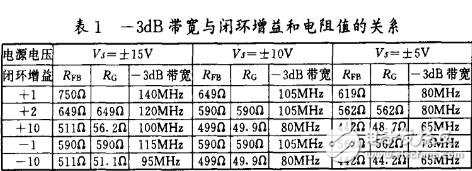

　　AD811内部具有电流反馈结构，其闭环- -3dB带宽与反馈电阻的数值有关。设计要求的闭环增益与闭环带宽可以通过改变电阻Ree和Re 来获得。当改变反馈电阻Re时，就调节了带宽，改变电阻RC 时，就改变了增益。表1给出了常用的不同闭环增益与电源电压下的Rpb与RC 值。AD811在10MHZ 以上频率应用时，为了保持0.1dB的增益平坦性，在设计时，应该充分地考虑以下几个方面：从表1可以看出一-3dB带宽与反馈电阻之间的关系。由于不同结构类型的电阻具有不同的寄生电容和寄生电感，因此选择电阻时，应选用寄生电容和寄生电感小的电阻。

　　1、C 反馈电阻和增益电阻的选择

　　从表1可以看出一-3dB带宽与反馈电阻之间的关系。由于不同结构类型的电阻具有不同的寄生电容和寄生电感，因此选择电阻时，应选用寄生电容和寄生电感小的电阻。电阻RP和RC推荐使用1%以上精度的金属膜电阻。

　　2、印刷线路板

　　布局的考虑由于印刷线路板的寄生电容和寄生电感能够影响线路的闭环特性，尤其是信号的输入端与输出端之间的寄生电容。因此输入端导线要尽量远离输出端导线，以便减小寄生电容。如果用印刷线路板的一层做地线，则要求离信号线周围有一个大于5mm的空间，以使其耦合最小。另一方面，反馈电阻与增益电阻之间的连线要尽量短，不要超过6mm长度。

　　3、 同轴电缆的质量

　　AD811用来驱动同轴电缆时，为了获得增益的平坦性，要求在同轴电缆的二端分别对地接一个与其阻抗相匹配的电阻。如果电缆是理想的，则平坦性与电缆的长度无关。但是，实际电缆都不是理想的。因此，平坦特性与电缆长度有关，并且与电缆的质量有关。

　　4、电源去耦

　　在高频线路中。电源去耦是一个关键问题。整个线路往往会由于电源引线而产生电路谐振，当有大的瞬时变化电流时，也会产生尖峰干扰信号。消除这二种现象的有效办法就是在片子的电源管脚（4）与（7）加上适当的去耦电容，一般使用1PF以上的优质电容。在许多场合，采用二个电容并联的方法（并联一个0.1UF电容），则去耦效果更佳。当负载电容小于10PF时，根据表1中的反馈电阻与增益电阻的值，则能得到很平坦的闭环响应。

　　但对于具有大于10PF的负载电容，高频时，将会产生尖峰与过冲增大现象。改善这种现象有以下二种办法。一种是增大反馈电阻，但会降低-3dB的频带;另一种是在AD811的输出端与负载之间串联一个小电阻，同时适当调整原定的增益电阻RC 值，该方法不会影响增益的平坦性。

　　ad811视频运算放大器的应用

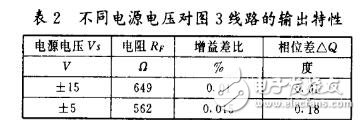

　　驱动多个负载的视频线路。当驱动2个并联负载时，AD811的闭环增益要求等于或大于l。当采用不同电源电压时，反馈电阻不同时，线路的输出特性也不同。在图3的线路中，增益G;=2。当电压电压为t 15V时，能得到最低的增益差与相位差。当电源电压取土12V时，增益差与相位差均略微增大。如果电源电压降到士5V时，虽然增益差与相位差均有较大的增加，但仍能获得良好的输出特性。如表2所示。

　　当驱动多根电缆时，一定要考虑电缆输出之间要有高频隔离。由于AD811的低输出阻抗特性，当工作频率为5MHZ 时，输出与输出之间可以达到40dB的隔离。
