24c04引脚功能

　　Microchip公司的24c04a是4K位可擦除PROM。芯片由2个或4个256*8位存储器块构成，并具有标准的两线串行接口。可在电源电压低到2.5V的条件下工作，等待电流和额定电流分别仅为5uA和1mA。24c04a具有8B页面写能力。的24c04a已经一4页写能力高到八字节，和了到四24c04a设备也许连接到相同的两线总线。

　　24c04的电子特性与参数

　　• 低功率CMOS威廉希尔官方网站 • 硬件写保护

　　* 两线串行接口总线，与I2CTM兼容 • 5V电源条件下，系统正常工作

　　•自定时写 周期（包括 自动擦除） •自定时写周期（包含自动擦除） •16个字节的页面写缓冲器

　　•1，000，000擦/写周期（典型值） •8脚DIP/SOIC封装

　　•提供很宽的温度适用范围 商用：0℃~+70℃ 工业用：-40℃~+85℃ 汽车：-40℃~+125℃

　　Vcc——————————————————7.0V

　　输入和输出关于VSS——— -0.6V ~ VCC + 1.0V

　　存储温度——————————— -65℃ ~ + 150℃

　　使用环境温度————————— -65℃ ~ +1 25℃

　　焊接口通导温度————————————+300℃

　　引脚的ESD保护————————————4kV

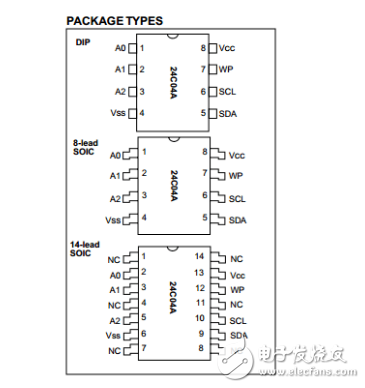

          24c04引脚图

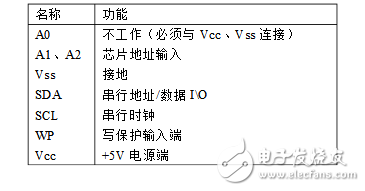

　　24c04引脚说明

         1.SDA串行地址/数据输入/输出端

　　这是一个双向传输端，用于传送地址和数据进入器件或从器件发出数据。它是一个漏极开路端，因此要求接一个上拉电阻到Vcc端（典型值如下：100kHz时为10KΩ，400kHz时为1KΩ）

　　这对一般的数据传输，只有在SCL为低电平期间，SDA才允许变化。在SCL为高电平期间SDA的变化，留给指示开始和停止条件。 2. SCL串行时钟端

　　次输入端用于同步传输进入和发出器件的数据 3. WP端

　　此端必须接到Vss或者Vcc

　　如果此端接到Vss，一般存储器操作使能（读/写整个存储器）

　　如果此端接到Vcc，写操作禁止。整个存储器是写保护的。读操作不受到影响。 当WP被使能（连接到Vcc），允许用户可将24c04a用作串行ROM 4.A0、A1、A2端

　　这些端没有被24c04a使用。它们可以不用连接，或者连接到Vss、Vcc

　　24c04n芯片的八个引脚应该怎么接单片机？

　　24C04 的第1/2/3三脚是地址脚，用于扩展，如果只用一个24C01，为了节省CPU 的IO资源，将这三个引脚直接接地；

　　第4脚是地线 第5脚是SDA，

　　第6 脚是 SCL，对于有 I2C 的单片机，可与 CPU 的相应管脚对接，需要注意的是 SDA 管脚上需要接上拉电阻，一般 10K 即可；

　　第七脚是写保护，对于CPU管脚资源不是很丰富的，直接接地；

　　第8脚接电源，通常是5V　　

　　24c04功能说明

　　24c04a支持双向两线总线和数据传输规程。若器件传送数据到总线上，则定义器件为发送器。若器件接收数据，则定义器件为接收器。总线必须在一个主器件控制工作，主器件产生串行时钟（SCl），控制总线存取，并且产生开始和停止条件。同时24c04a作为从器件工作。主器件和从器件都可工作于发送器的状态。但工作于何种方式由主器件决定。
