互感器的原理和作用

　　互感器又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

　　互感器工作原理

　　在供电用电的线路中，电流相差从几安到几万安，电压相差从几伏到几百万伏。线路中电流电压都比较高，如直接测量是非常危险的。为便于二次仪表测量需要转换为比较统一的电流电压，使用互感器起到变流变压和电气隔离的作用。

　　显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5等）。随着时代发展，电量测量大多已经达到数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。微型电流互感器称之为“仪用电流互感器”。

　　（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。

　　微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n

　　结构原理

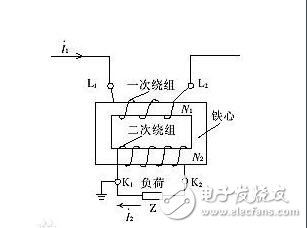

　　普通电流互感器结构原理：电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

　　穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比I1/n：式中I1——穿心一匝时一次额定电流；n——穿心匝数。

　　多抽头电流互感器。这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。

　　不同变比电流互感器。这种型号的电流互感器具有同一个铁心和一次绕组，而二次绕组则分为两个匝数不同、各自独立的绕组，以满足同一负荷电流情况下不同变比、不同准确度等级的需要，例如在同一负荷情况下，为了保证电能计量准确，要求变比较小一些（以满足负荷电流在一次额定值的2/3左右），准确度等级高一些（如1K1.1K2为200/5.0.2级）；而用电设备的继电保护，考虑到故障电流的保护系数较大，则要求变比较大一些，准确度等级可以稍低一点（如2K1.2K2为300/5.1级）。

　　一次绕组可调，二次多绕组电流互感器。这种电流互感器的特点是变比量程多，而且可以变更，多见于高压电流互感器。其一次绕组分为两段，分别穿过互感器的铁心，二次绕组分为两个带抽头的、不同准确度等级的独立绕组。一次绕组与装置在互感器外侧的连接片连接，通过变更连接片的位置，使一次绕组形成串联或并联接线，从而改变一次绕组的匝数，以获得不同的变比。带抽头的二次绕组自身分为两个不同变比和不同准确度等级的绕组，随着一次绕组连接片位置的变更，一次绕组匝数相应改变，其变比也随之改变，这样就形成了多量程的变比。带抽头的二次独立绕组的不同变比和不同准确度等级，可以分别应用于电能计量、指示仪表、变送器、继电保护等，以满足各自不同的使用要求。

　　组合式电流电压互感器。组合式互感器由电流互感器和电压互感器组合而成，多安装于高压计量箱、柜，用作计量电能或用作用电设备继电保护装置的电源。组合式电流电压互感器是将两台或三台电流互感器的一次、二次绕组及铁心和电压互感器的一、二次绕组及铁心，固定在钢体构架上，浸入装有变压器油的箱体内，其一、二次绕组出线均引出，接在箱体外的高、低压瓷瓶上，形成绝缘、封闭的整体。一次侧与供电线路连接，二次侧与计量装置或继电保护装置连接。根据不同的需要，组合式电流电压互感器分为V/V接线和Y/Y接线两种，以计量三相负荷平衡或不平衡时的电能。

　　主要作用

　　电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源。

　　电力系统用互感器是将电网高电压、大电流的信息传递到低电压、小电流二次侧的计量、测量仪表及继电保护、自动装置的一种特殊变压器，是一次系统和二次系统的联络元件，其一次绕组接入电网，二次绕组分别与测量仪表、保护装置等互相连接。互感器与测量仪表和计量装置配合，可以测量一次系统的电压、电流和电能；与继电保护和自动装置配合，可以构成对电网各种故障的电气保护和自动控制。互感器性能的好坏，直接影响到电力系统测量、计量的准确性和继电器保护装置动作的可靠性。
