单片机sfr和sbit的用法

　　单片机sfr和sbit详解

　　sfr用于将一个单片机的特殊功能寄存器（special function register）赋值给一个变量，这样在后面的程序中就可以中这个变量指引（refer to）该寄存器。

　　sbit与sfr用法类似，只是sbit是位操作，用于将某个sfr中具体位赋值给一个变量，这样后面程序就可用通过该变量为该位清0或置1。

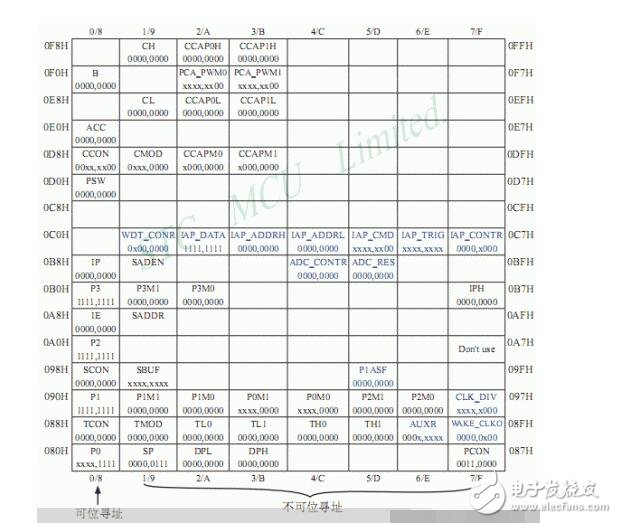

　　STC该系列单片机的特殊功能寄存器布局如下：

　　看过图1这么多特殊功能寄存器之后可能会产生一些困扰，我们用sfr P0 = 0×80表示P0，用sfr SP = 0×81表示SP，这个没有歧义。有困扰的是：假如用sbit P0_1 = 0×81表示P0口的第一位，那么我想表示SP寄存器的第0位怎么办呢？如果也是定义成sbit SP_0 = 0×81那么明显会有二义性，编译器理解不了。其实这个问题是不存在的，从图1中可以看出，SFR又可以分为两个区域：可位寻址区和不可位寻址区。可位寻址区的寄存器地址能够被8整除，而不可位寻址区的寄存器地址不满足这一要求。因此例子中的sbit SP_0 = 0×81对于SP寄存器这是无效的应该写成sfr SP=0x81。

　　例如：sbit P1^1=0x81;sfr SP=0x81;

　　它们虽然都引用了同一个地址0×81，但是对于编译器来说，这两者的含义完全不同，前者因为有sfr关键字，所以是字节地址。后者因为是sbit关键字，所以是位寻址，表示的是一个bit。

　　在单片机C语言编程中，扩充了两个关键字sfr和sbit。

　　sfr（Special Function Register特殊功能寄存器的缩写），sbit（特殊功能寄存器位），与定义一般的int、char型变量不同，这两个字定义的并不是变量，而作为特殊功能寄存器的引用，或许可以叫做别名。

　　单片机头文件《reg51.h》中定义了21个特殊功能寄存器，并且都是8位寄存器，而部分寄存器的每个位又用sbit进行了定义：

　　［cpp］ view plain copysfr P0 = 0x80;

　　sfr P1 = 0x90;

　　sfr P2 = 0xA0;

　　sfr P3 = 0xB0;

　　sfr PSW = 0xD0;

　　sfr ACC = 0xE0;

　　sfr B = 0xF0;

　　sfr SP = 0x81;

　　sfr DPL = 0x82;

　　sfr DPH = 0x83;

　　sfr PCON = 0x87;

　　sfr TCON = 0x88;

　　sfr TMOD = 0x89;

　　sfr TL0 = 0x8A;

　　sfr TL1 = 0x8B;

　　sfr TH0 = 0x8C;

　　sfr TH1 = 0x8D;

　　sfr IE = 0xA8;

　　sfr IP = 0xB8;

　　sfr SCON = 0x98;

　　sfr SBUF = 0x99;

　　sfr是定义一个8位的寄存器，sbit是定义位寄存器，个人认为可以把这种定义理解为定义一个常量指针始终指向0x80这个特殊寄存器，即如下定义方法；

　　［cpp］ view plain copyconst unsigned char *PP = 0x80;

　　当然，这种定义方法不完全符合上面的说法，而且*PP被限制了写操作的，即PP所指向的地址被认定为常量，而PP任然是个变量，事实上除了使用sfr和sbit进行定义外，其他定义方式被认为是不安全的而被限制了写入操作。最后发现定义指针的时候只有定义数组时：

　　［cpp］ view plain copychar a［］;

　　地址指针a才是一个常量指针，而其他指针都是变量；
